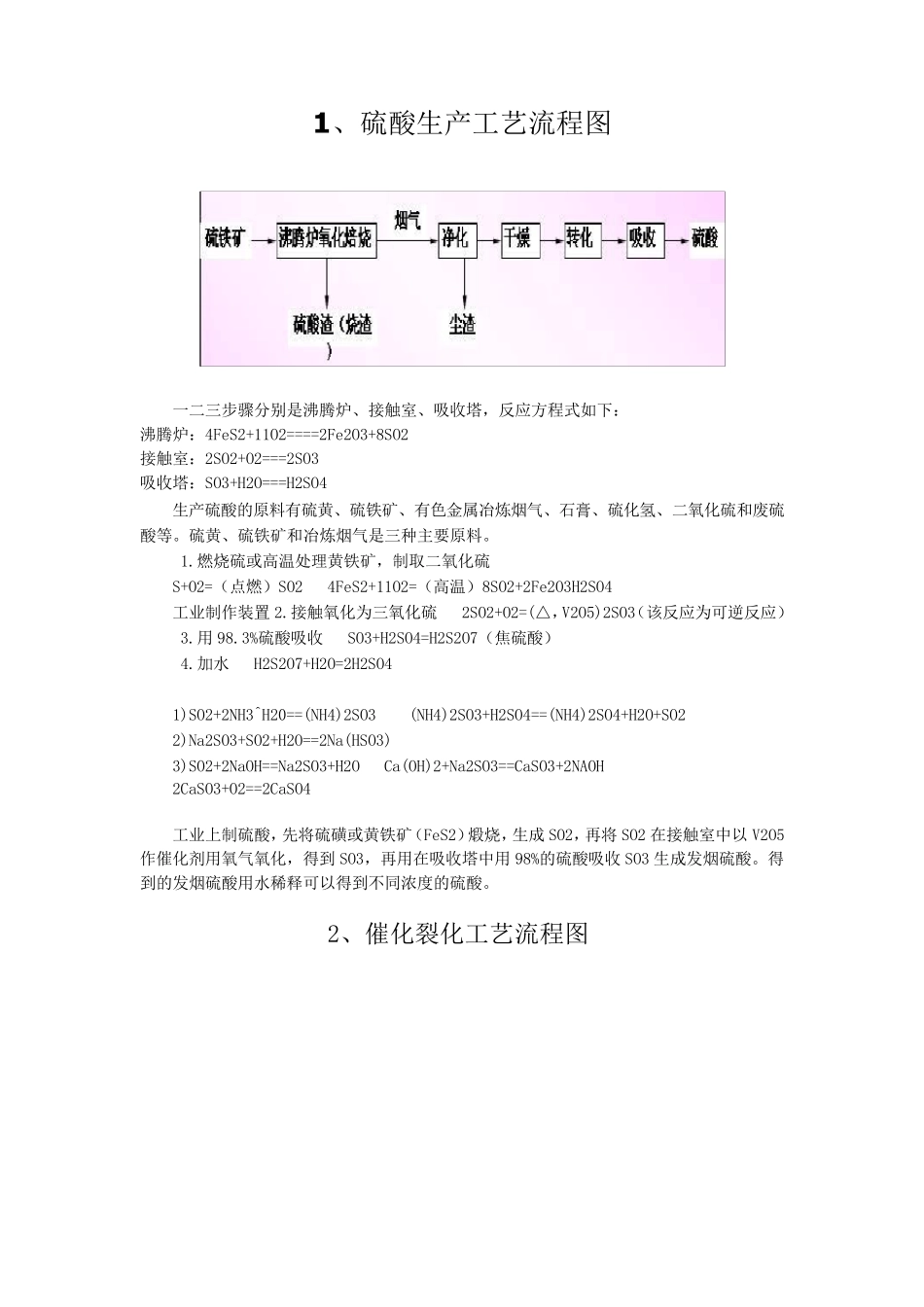

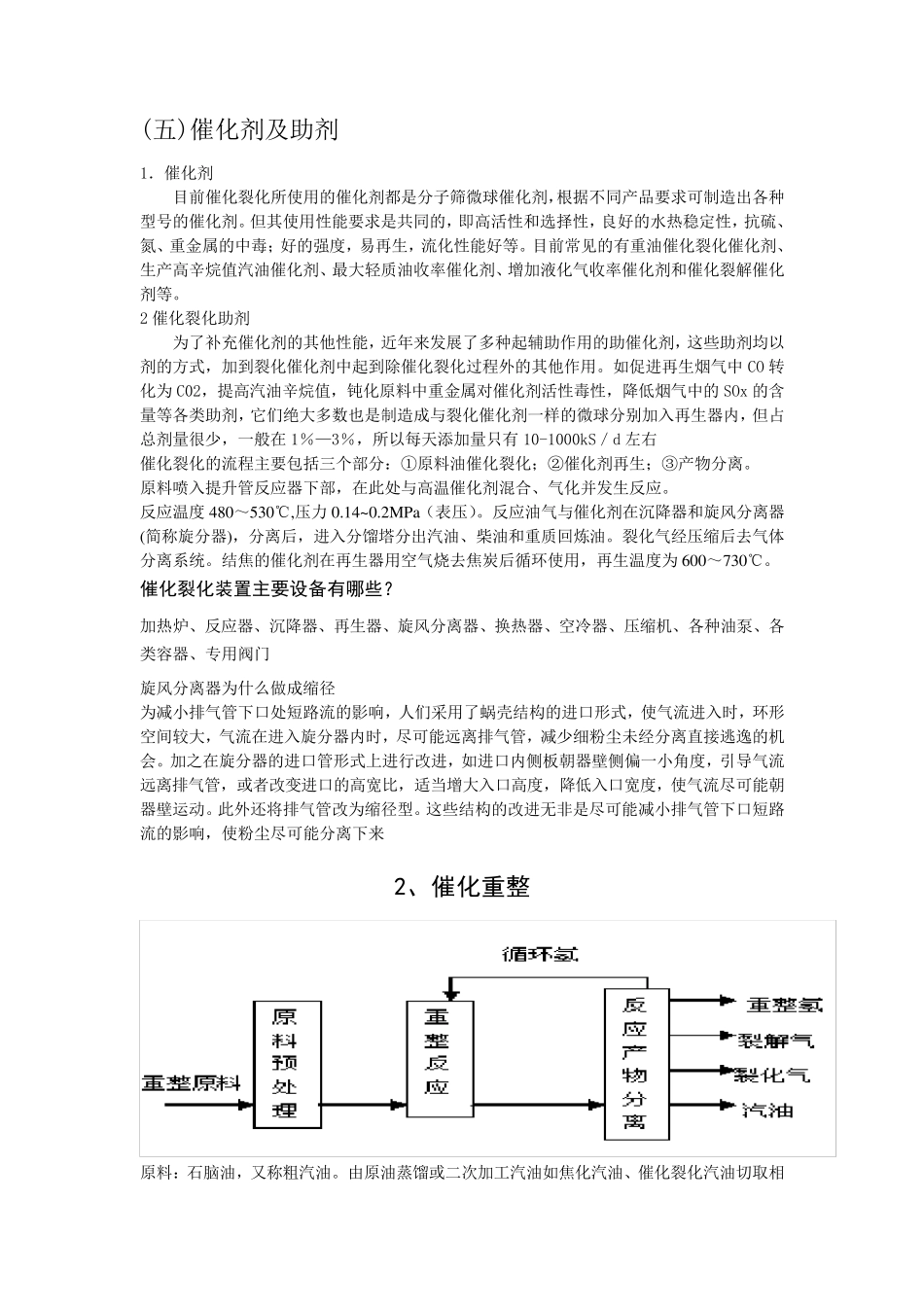

内 容 化学工艺学概论各种工艺流程图 院 系 机械与汽车工程学院 专 业 过程装备与控制工程 制作整理人 罗韦荣 1、硫酸生产工艺流程图 一二三步骤分别是沸腾炉、接触室、吸收塔，反应方程式如下： 沸腾炉：4FeS2+11O2====2Fe2O3+8SO2 接触室：2SO2+O2===2SO3 吸收塔：SO3+H2O===H2SO4 生产硫酸的原料有硫黄、硫铁矿、有色金属冶炼烟气、石膏、硫化氢、二氧化硫和废硫酸等。硫黄、硫铁矿和冶炼烟气是三种主要原料。 1.燃烧硫或高温处理黄铁矿，制取二氧化硫 S+O2=（点燃）SO2 4FeS2+11O2=（高温）8SO2+2Fe2O3H2SO4 工业制作装置2.接触氧化为三氧化硫 2SO2+O2=(△，V2O5)2SO3（该反应为可逆反应） 3.用 98.3%硫酸吸收 SO3+H2SO4=H2S2O7（焦硫酸） 4.加水 H2S2O7+H2O=2H2SO4 1)SO2+2NH3^H20==(NH4)2SO3 (NH4)2SO3+H2SO4==(NH4)2SO4+H2O+SO2 2)Na2SO3+SO2+H2O==2Na(HSO3) 3)SO2+2NaOH==Na2SO3+H2O Ca(OH)2+Na2SO3==CaSO3+2NAOH 2CaSO3+O2==2CaSO4 工业上制硫酸，先将硫磺或黄铁矿（FeS2）煅烧，生成 SO2，再将 SO2 在接触室中以 V2O5作催化剂用氧气氧化，得到 SO3，再用在吸收塔中用 98%的硫酸吸收SO3 生成发烟硫酸。得到的发烟硫酸用水稀释可以得到不同浓度的硫酸。 2、催化裂化工艺流程图 (五 )催 化 剂 及 助 剂 1． 催 化 剂 目 前 催 化 裂 化 所 使 用 的 催 化 剂 都 是 分 子 筛 微 球 催 化 剂 ，根 据 不 同 产 品 要 求 可 制 造 出 各 种型 号 的 催 化 剂 。 但 其 使 用 性 能 要 求 是 共 同 的 ， 即 高 活 性 和 选 择 性 ， 良 好 的 水 热 稳 定 性 ， 抗 硫 、氮 、 重 金 属 的 中 毒 ； 好 的 强 度 ， 易 再 生 ， 流 化 性 能 好 等 。 目 前 常 见 的 有 重 油 催 化 裂 化 催 化 剂 、生 产 高 辛 烷 值 汽 油 催 化 剂 、 最 大 轻 质 油 收 率 催 化 剂 、 增 加 液 化 气 收 率 催 化 剂 和 催 化 裂 解 催 化剂 等 。 2 催 化 裂 化 助 剂 为 了 补 充 催 化 剂 的 其 他 性 能 ， 近 年 来 发 展 了 多 种 起 辅 助 作 用 的 助 催 化 剂 ， 这 些 助 剂 均 以剂 的 方 式 ， 加 到 裂 化 催 化 剂 中 起 到 除 催 化 裂 化 ...
