化工管道基础知识

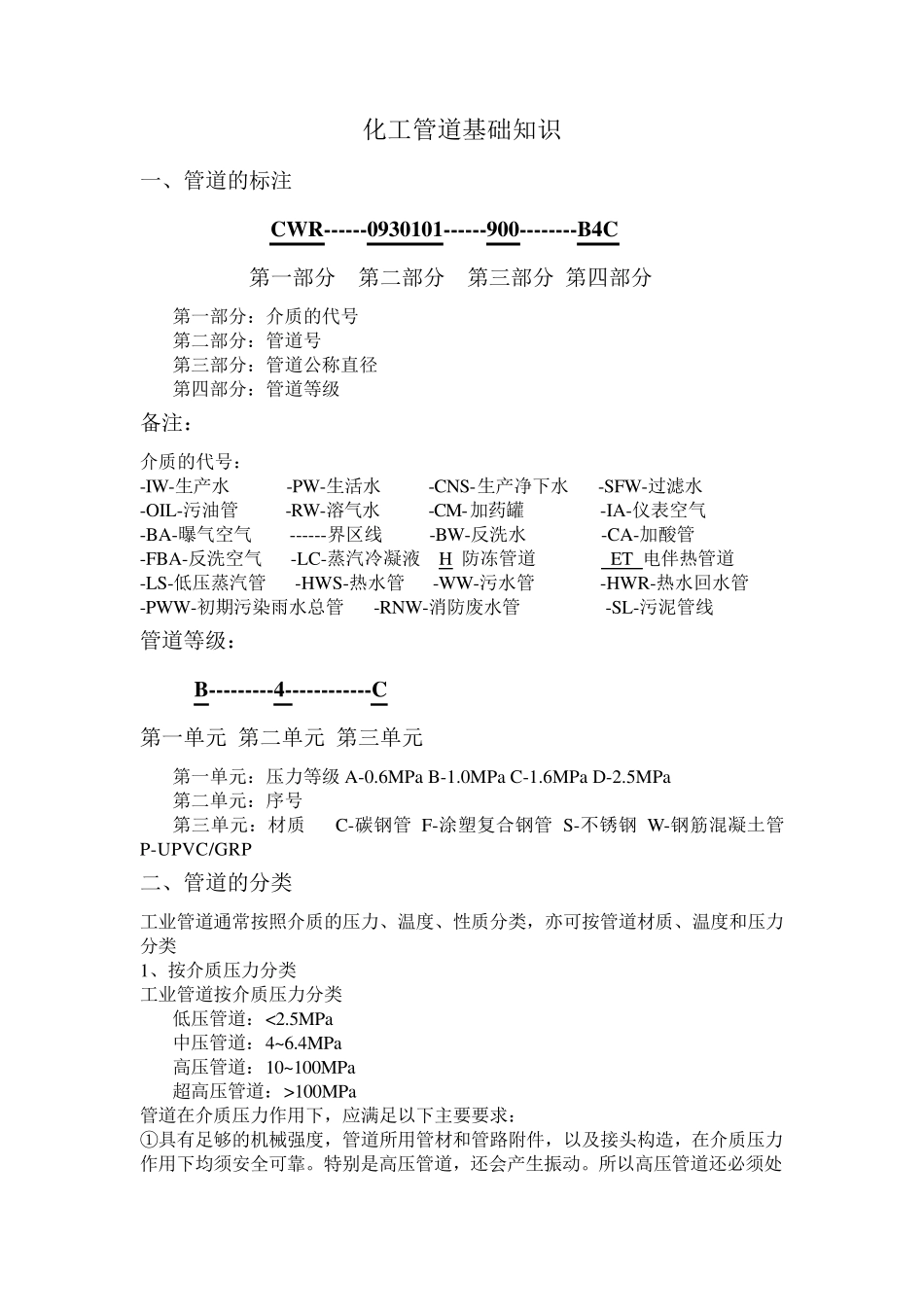

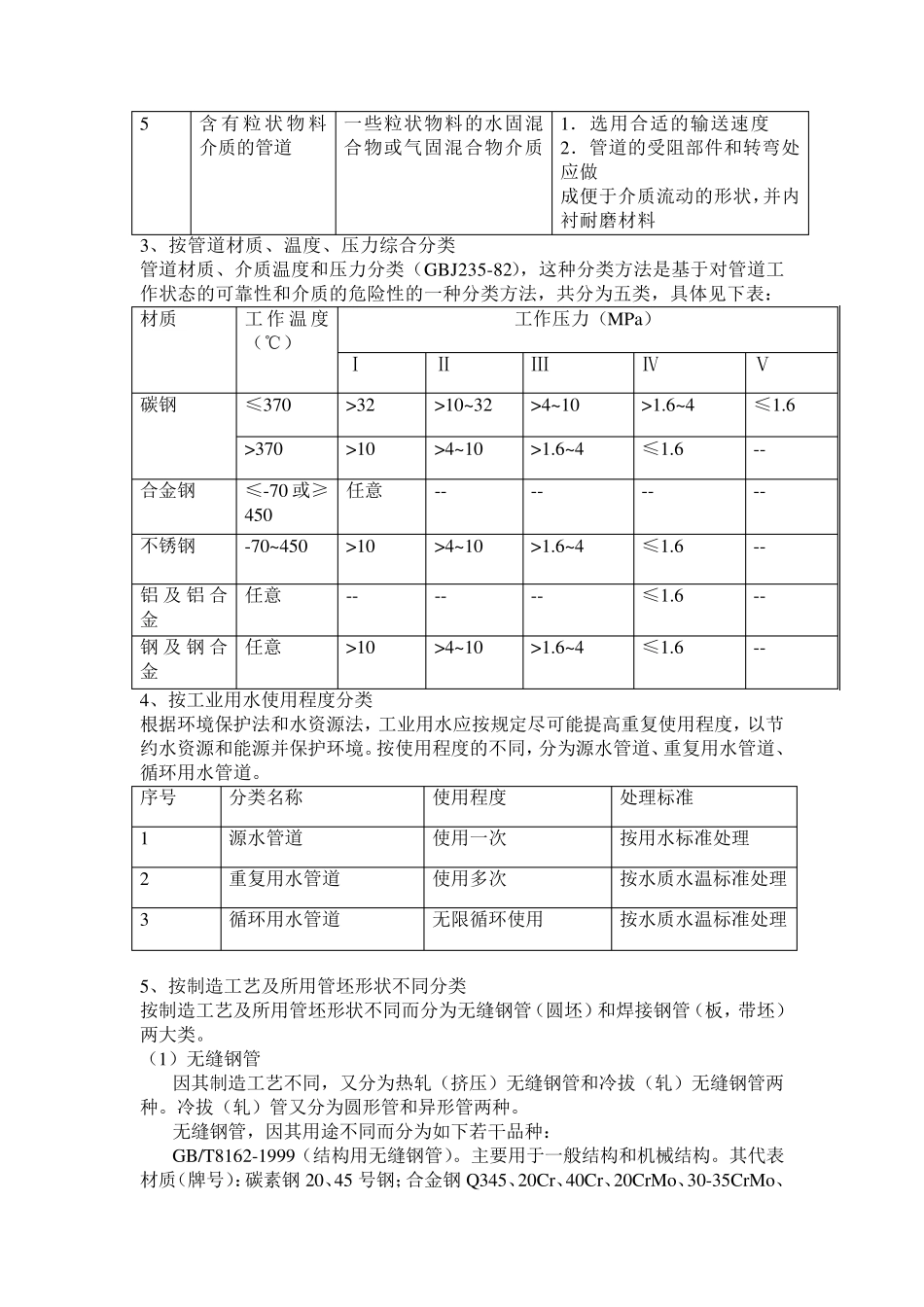

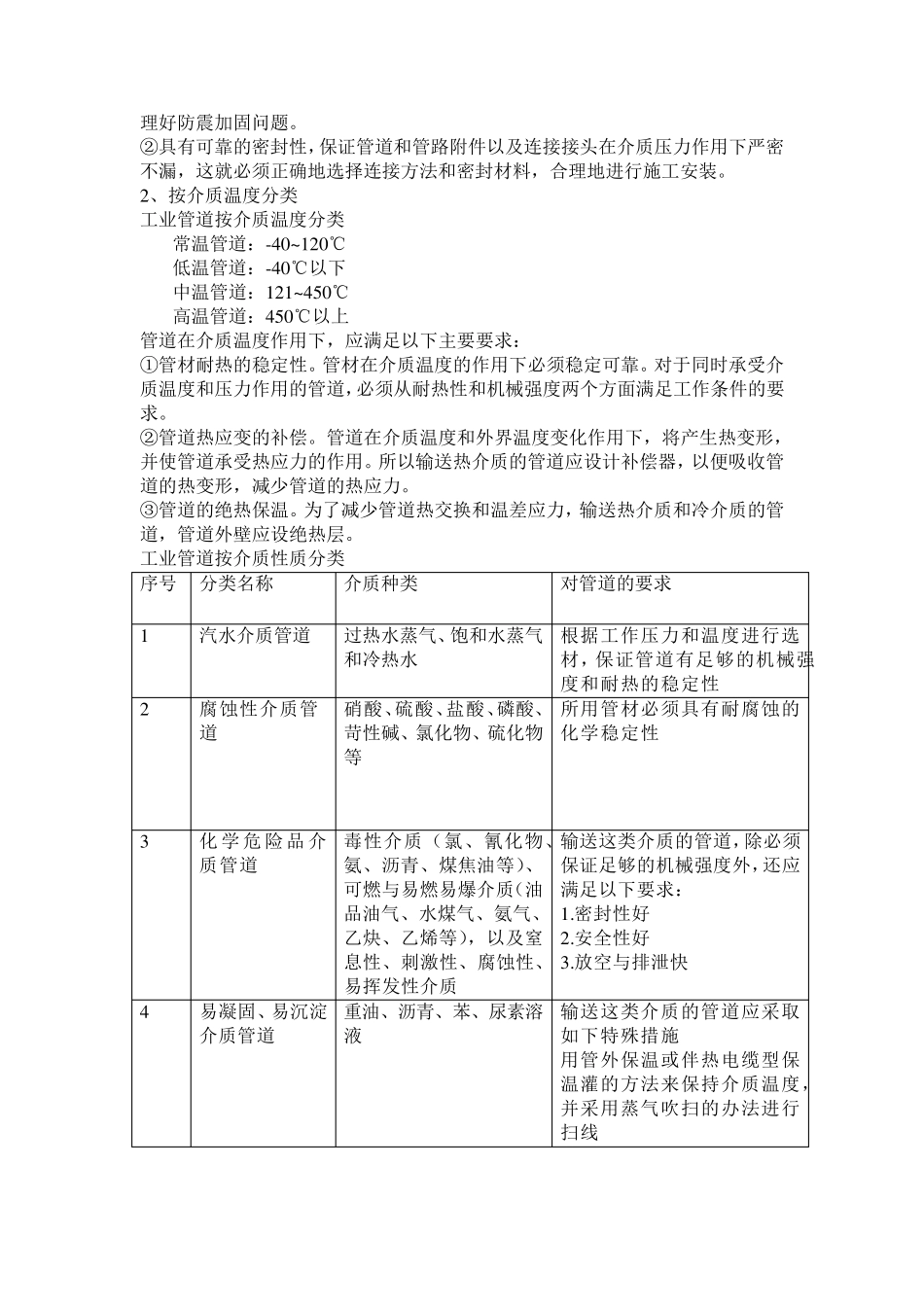

化工管道基础知识 一、管道的标注 CW R------0930101------900--------B4C 第一部分 第二部分 第三部分 第四部分 第一部分：介质的代号 第二部分：管道号 第三部分：管道公称直径 第四部分：管道等级 备注： 介质的代号： -IW-生产水 -PW-生活水 -CNS-生产净下水 -SFW-过滤水 -OIL-污油管 -RW-溶气水 -CM-加药罐 -IA-仪表空气 -BA-曝气空气 ------界区线 -BW-反洗水 -CA-加酸管 -FBA-反洗空气 -LC-蒸汽冷凝液 H 防冻管道 ET 电伴热管道 -LS-低压蒸汽管 -HWS-热水管 -WW-污水管 -HWR-热水回水管 -PWW-初期污染雨水总管 -RNW-消防废水管 -SL-污泥管线 管道等级： B---------4------------C 第一单元 第二单元 第三单元 第一单元：压力等级A-0.6MPa B-1.0MPa C-1.6MPa D-2.5MPa 第二单元：序号 第三单元：材质 C-碳钢管 F-涂塑复合钢管 S-不锈钢 W-钢筋混凝土管P-UPVC/GRP 二、管道的分类 工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类 1、按介质压力分类 工业管道按介质压力分类 低压管道：<2.5MPa 中压管道：4~6.4MPa 高压管道：10~100MPa 超高压管道：>100MPa 管道在介质压力作用下，应满足以下主要要求： ①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。特别是高压管道，还会产生振动。所以高压管道还必须处理好防震加固问题。 ②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。 2、按介质温度分类 工业管道按介质温度分类 常温管道：-40~120℃ 低温管道：-40℃以下 中温管道：121~450℃ 高温管道：450℃以上 管道在介质温度作用下，应满足以下主要要求： ①管材耐热的稳定性。管材在介质温度的作用下必须稳定可靠。对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。 ②管道热应变的补偿。管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。 ③管道的绝热保温。为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。 工业管道按介质性质分类 序号 分类名称 介质种类 对管道的要求 1 汽水介质管道 过热水...
