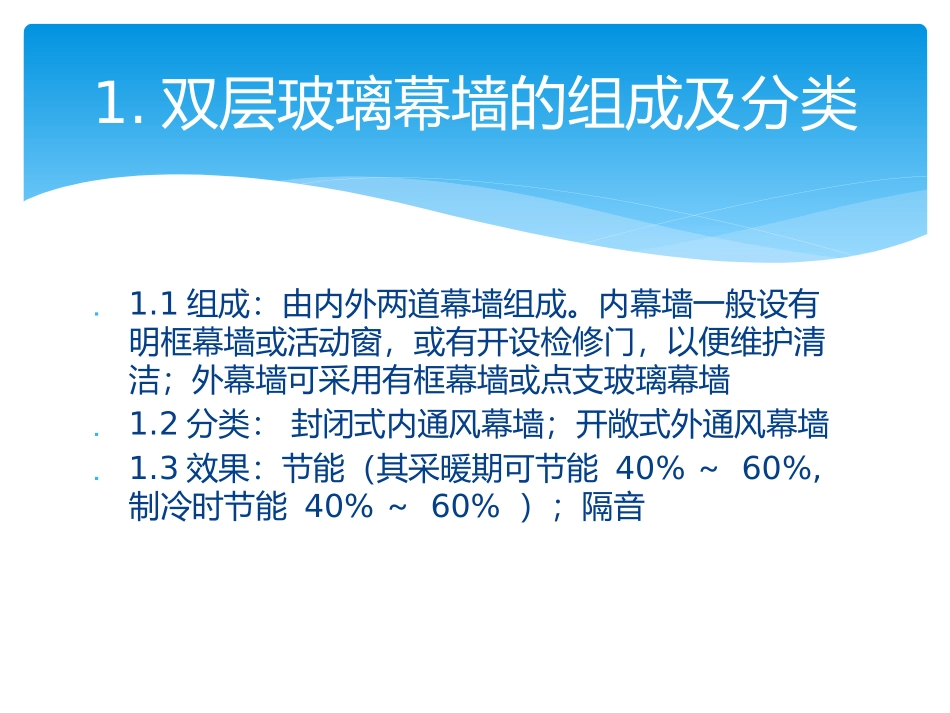

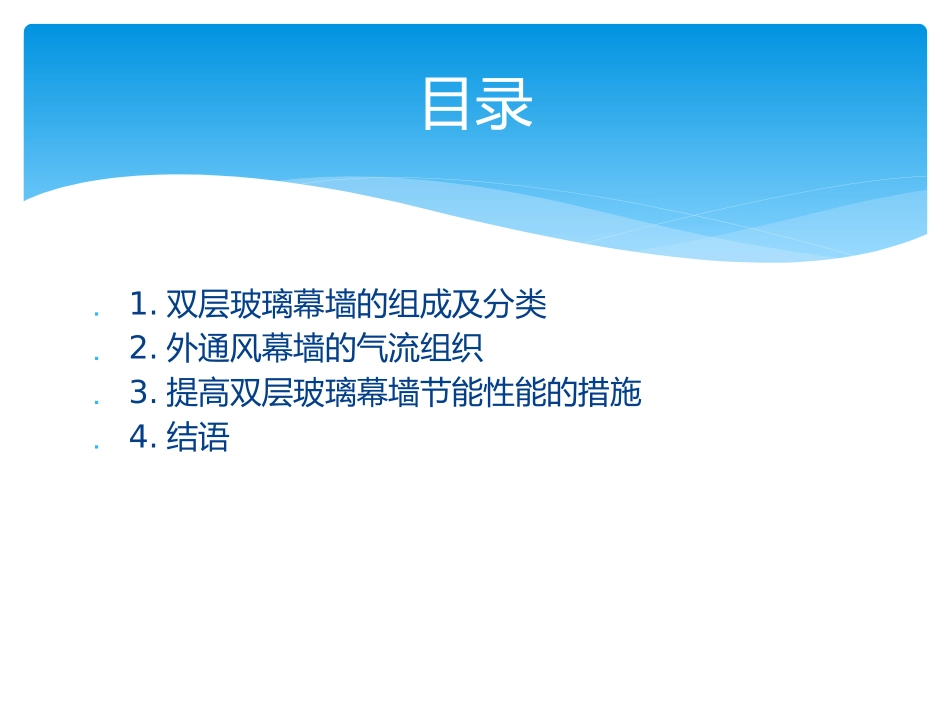

双层玻璃幕墙组数:0454141班第一组指导老师：周恒涛姓名：吴凡1.双层玻璃幕墙的组成及分类2.外通风幕墙的气流组织3.提高双层玻璃幕墙节能性能的措施4.结语目录1.1组成：由内外两道幕墙组成。内幕墙一般设有明框幕墙或活动窗，或有开设检修门，以便维护清洁；外幕墙可采用有框幕墙或点支玻璃幕墙1.2分类：封闭式内通风幕墙；开敞式外通风幕墙1.3效果：节能（其采暖期可节能40%～60%,制冷时节能40%～60%）；隔音1.双层玻璃幕墙的组成及分类气流组织一2.外通风幕墙的气流组织从各层进风口来的新风,全部汇集至顶层顶部总排风口排出。借助于房屋全高产生的压差,可以形成强烈的通风气流气流组织二采用各层错开进风口和排风口,使气流转向相邻柱间排风口的组织方式气流组织三以柱间为单元,一个柱间全高打通,成为排风竖井,从建筑顶部排风到室外,相邻柱间则各层隔开,从本层下部进风口进风,在上部排风口向相邻排风竖井排风气流组织四水平方向以柱间为单元,竖直方向以一层为一个单元,每个单元单独组织进风与排风。一般从楼板面进风,在顶棚下面出风口排风,直上直出,气流简捷,阻力小,但气流过于强烈。3.1玻璃幕墙的选用热反射玻璃是在优质浮法玻璃表面,镀一层或多层金属化合物薄膜而形成。它能有效地控制太阳直接辐射能入射量,同时还具有丰富多彩的反射色调和极佳的装饰效果,缺点是热反射玻璃使用不当,会给环境带来“光污染”。低辐射镀膜玻璃是在优质浮法玻璃表面,镀数层低辐射材料及其他金属化合物薄膜而形成的。它可阻隔热量从热的一端向冷的一端传递,即冬季阻止室内的热量泄向室外,夏季阻止室外热量进入室内。对来自阳光中的红外热辐射部分有较高的反射率,对阳光中的可见光部分则有较高的透过率。低辐射镀膜玻璃可获得较高的可见光透过率和较低的反射率,能有效地避免“光污染”。3.提高双层玻璃幕墙节能性能的措施中空玻璃是由两片或多片玻璃以内部充满高效分子筛吸附剂的铝框间隔出一定厚度的空间,边部用高强度密封胶密封粘合而成的玻璃组件。中空玻璃密封空间内的空气,构成一道隔热、隔音屏障。若在该空间中充入惰性气体,还可进一步提高产品的隔热、隔音性能3.提高双层玻璃幕墙节能性能的措施3.2窗框型材的选用由于玻璃与窗框之间会发生热传导,因此,窗框型材的选用也很重要。塑料窗框、木窗框因材料本身的导热系数较小,对外窗的传热影响不大;木塑窗框、钢塑窗框、铝塑窗框是在木骨架、钢骨架、铝骨架外覆盖了新型PVC材料,既形成了牢固耐用的保护层,又可降低窗框的导热系数;铝合金窗框、钢窗框由于材料本身的导热系数很大,形成的热桥对外窗的传热影响较大,所以必须进行相应的处理,设置断热桥。3.提高双层玻璃幕墙节能性能的措施3.3设置遮阳对于南方地区,遮阳是一种有效的隔热措施,建筑遮阳可以是来自附近的其他建筑物或遮挡物,也可通过人为方式设置附着在窗户顶端或侧面的遮阳板,还可以在窗的里边、外边设置可调节的百叶遮挡等。3.提高双层玻璃幕墙节能性能的措施双层玻璃幕墙的节能原理是分别利用夏季双层玻璃间热通道的热“烟囱效应”和冬季双层玻璃间热通道的温室效应,达到减少夏季室外热量的传入和冬季室内热量的流失。4.结语谢谢观赏热桥又称冷桥，常发生在外墙和屋面等围护结构中的钢筋混凝土或金属梁、柱、肋等传热能力强，热流较密集处。由于楼层和墙角处有混凝土圈梁和构造柱，而混凝土材料比起砌墙材料有较好的热传导性(混凝土材料的导热性是普通砖块导热性的2至4倍)，同时由于室内通风不畅，秋末冬初室内外温差较大，冷热空气频繁接触，墙体保温层导热不均匀，产生热桥效应，造成房屋内墙结露、发霉甚至滴水。课后补充：热桥问题解决措施：1.将长霉的部位墙面清除后，沿楼面与墙面交接处，内墙外墙交接处墙面向外加宽，达到提高墙体保温、保湿的目的，减小热传递，能有效解决热桥效应；弊端是造价太高。2.将内墙贴上瓷砖，定期擦试，虽不能彻底解决热桥效应，但却能缓解发霉现象。对建筑的影响及措施：最直接的表现就是冬季保温和夏季隔热的效果会受影响；实际的施工过程中，普遍采用的减少热桥影响的施工工艺就是在外墙采用外墙保温(...
