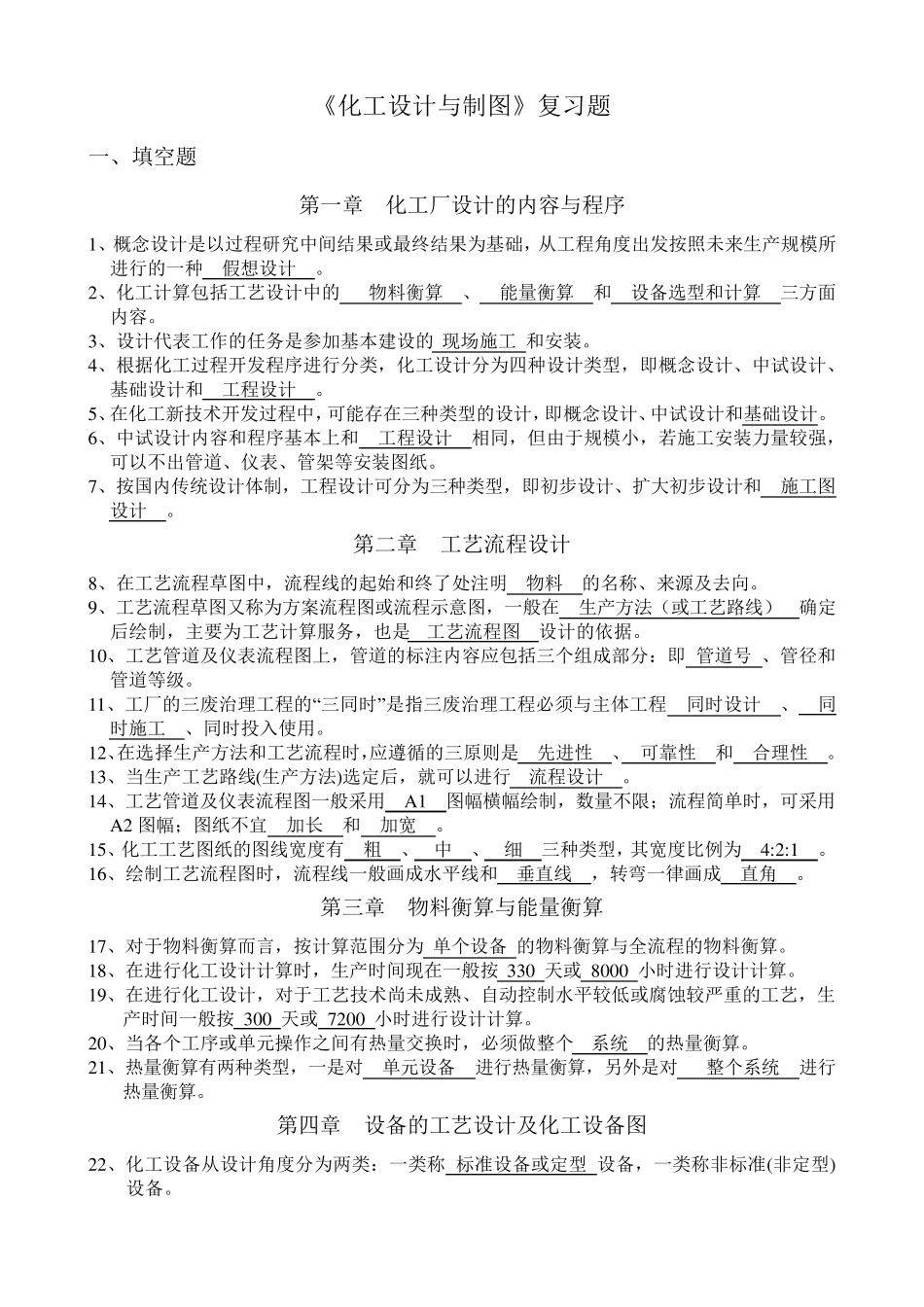

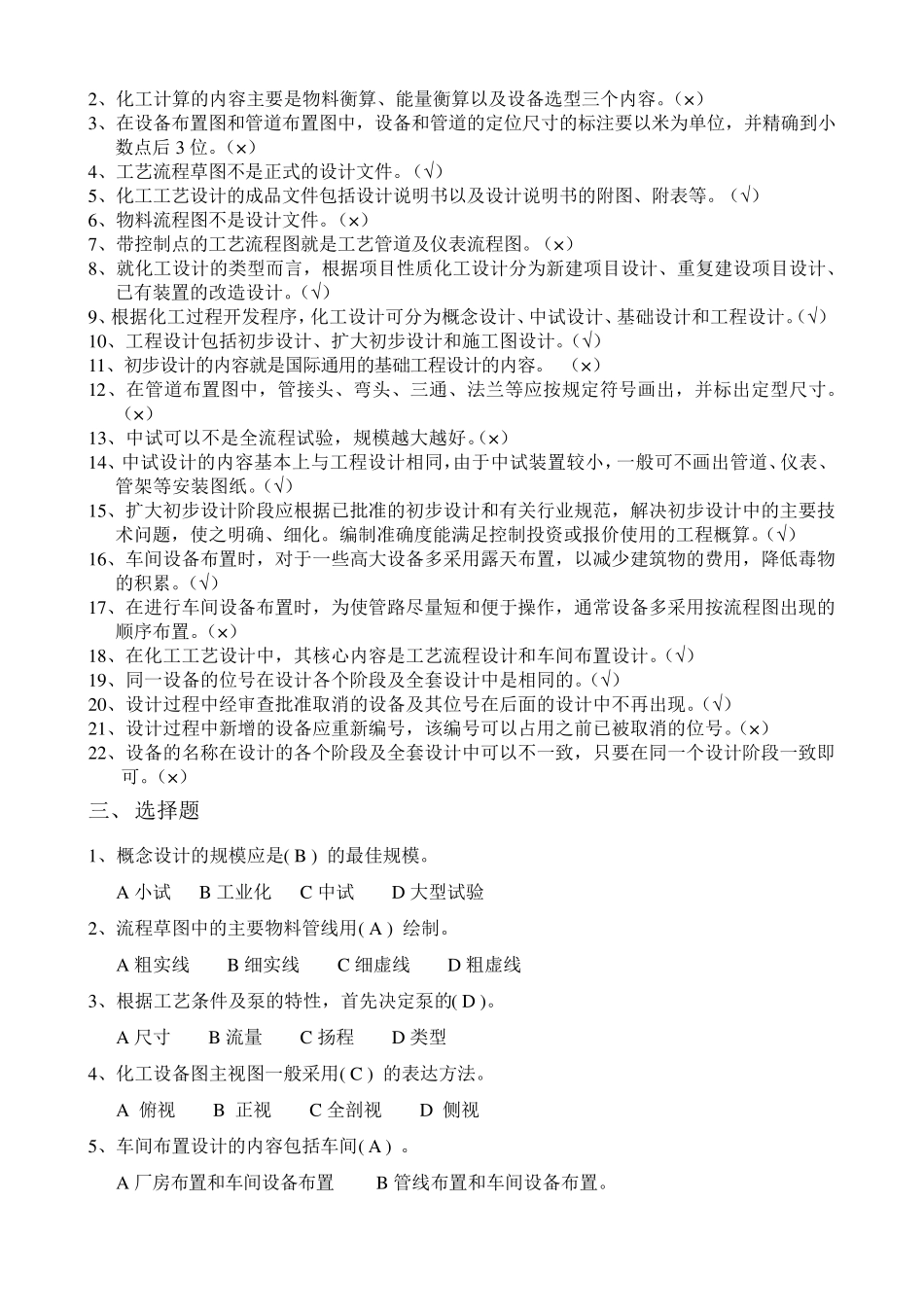

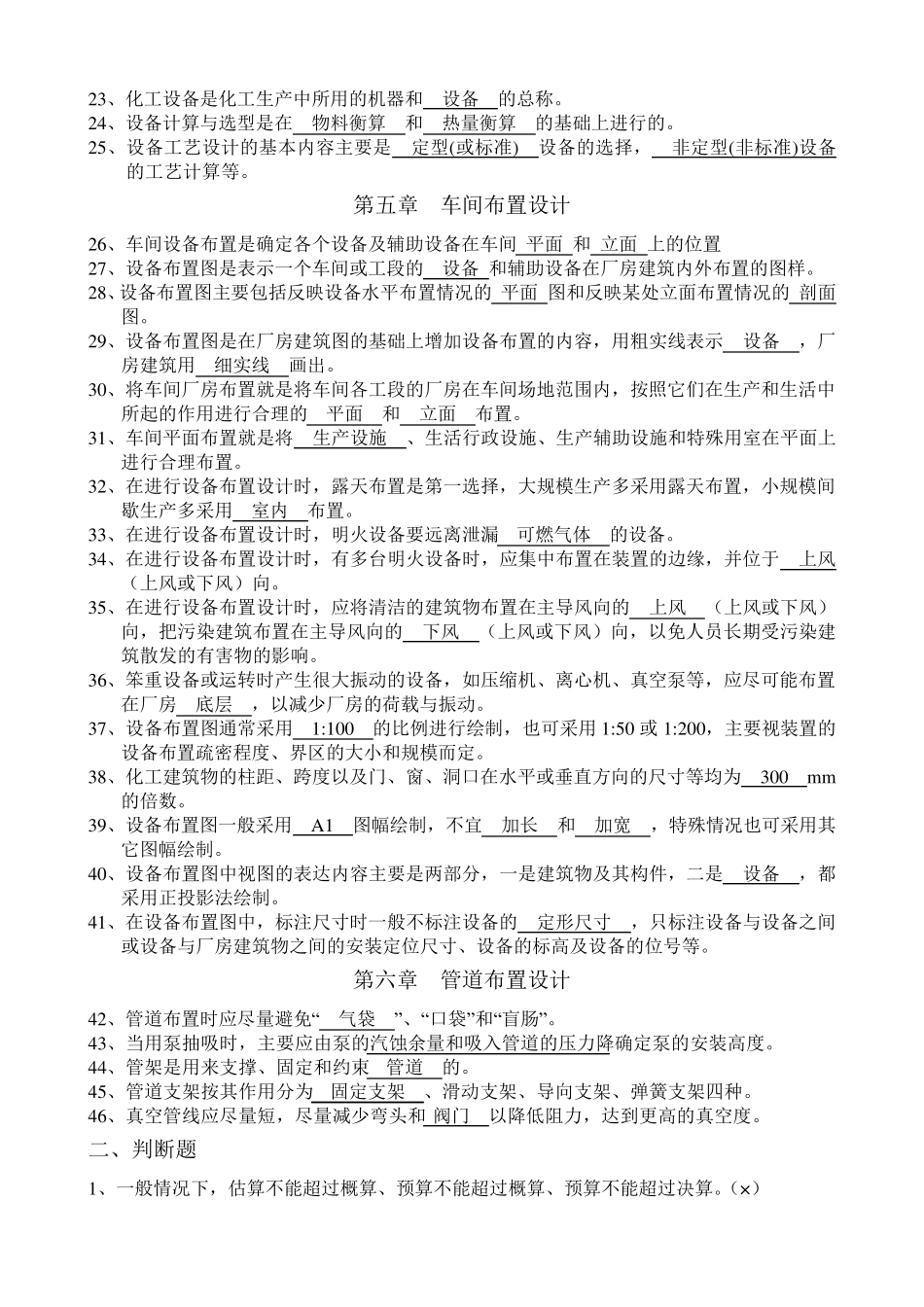

《化工设计与制图》复习题 一、填空题 第一章 化工厂设计的内容与程序 1、概念设计是以过程研究中间结果或最终结果为基础，从工程角度出发按照未来生产规模所进行的一种 假想设计 。 2、化工计算包括工艺设计中的 物料衡算 、 能量衡算 和 设备选型和计算 三方面内容。 3、设计代表工作的任务是参加基本建设的 现场施工 和安装。 4、根据化工过程开发程序进行分类，化工设计分为四种设计类型，即概念设计、中试设计、基础设计和 工程设计 。 5、在化工新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。 6、中试设计内容和程序基本上和 工程设计 相同，但由于规模小，若施工安装力量较强，可以不出管道、仪表、管架等安装图纸。 7、按国内传统设计体制，工程设计可分为三种类型，即初步设计、扩大初步设计和 施工图设计 。 第二章 工艺流程设计 8、在工艺流程草图中，流程线的起始和终了处注明 物料 的名称、来源及去向。 9、工艺流程草图又称为方案流程图或流程示意图，一般在 生产方法（或工艺路线） 确定后绘制，主要为工艺计算服务，也是 工艺流程图 设计的依据。 10、工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即 管道号 、管径和管道等级。 11、工厂的三废治理工程的“三同时”是指三废治理工程必须与主体工程 同时设计 、 同时施工 、同时投入使用。 12、在选择生产方法和工艺流程时，应遵循的三原则是 先进性 、 可靠性 和 合理性 。 13、当生产工艺路线(生产方法)选定后，就可以进行 流程设计 。 14、工艺管道及仪表流程图一般采用 A 1 图幅横幅绘制，数量不限；流程简单时，可采用A 2 图幅；图纸不宜 加长 和 加宽 。 15、化工工艺图纸的图线宽度有 粗 、 中 、 细 三种类型，其宽度比例为 4:2:1 。 16、绘制工艺流程图时，流程线一般画成水平线和 垂直线 ，转弯一律画成 直角 。 第三章 物料衡算与能量衡算 17、对于物料衡算而言，按计算范围分为 单个设备 的物料衡算与全流程的物料衡算。 18、在进行化工设计计算时，生产时间现在一般按 330 天或 8000 小时进行设计计算。 19、在进行化工设计，对于工艺技术尚未成熟、自动控制水平较低或腐蚀较严重的工艺，生产时间一般按 300 天或 7200 小时进行设计计算。 20、当各个工序或单元操作之间有热量交换时，必须做整个 系统 的热量衡算。...
