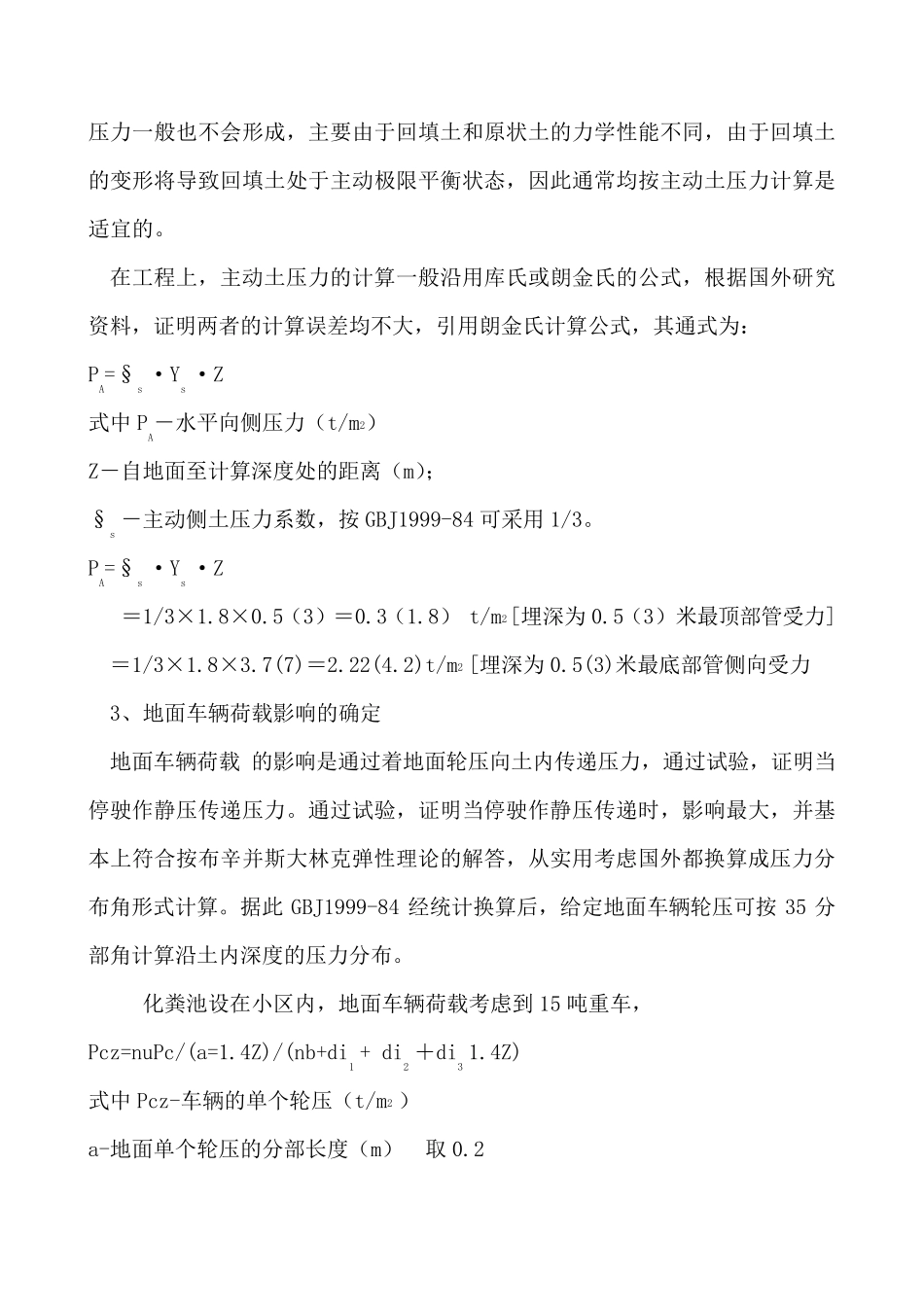

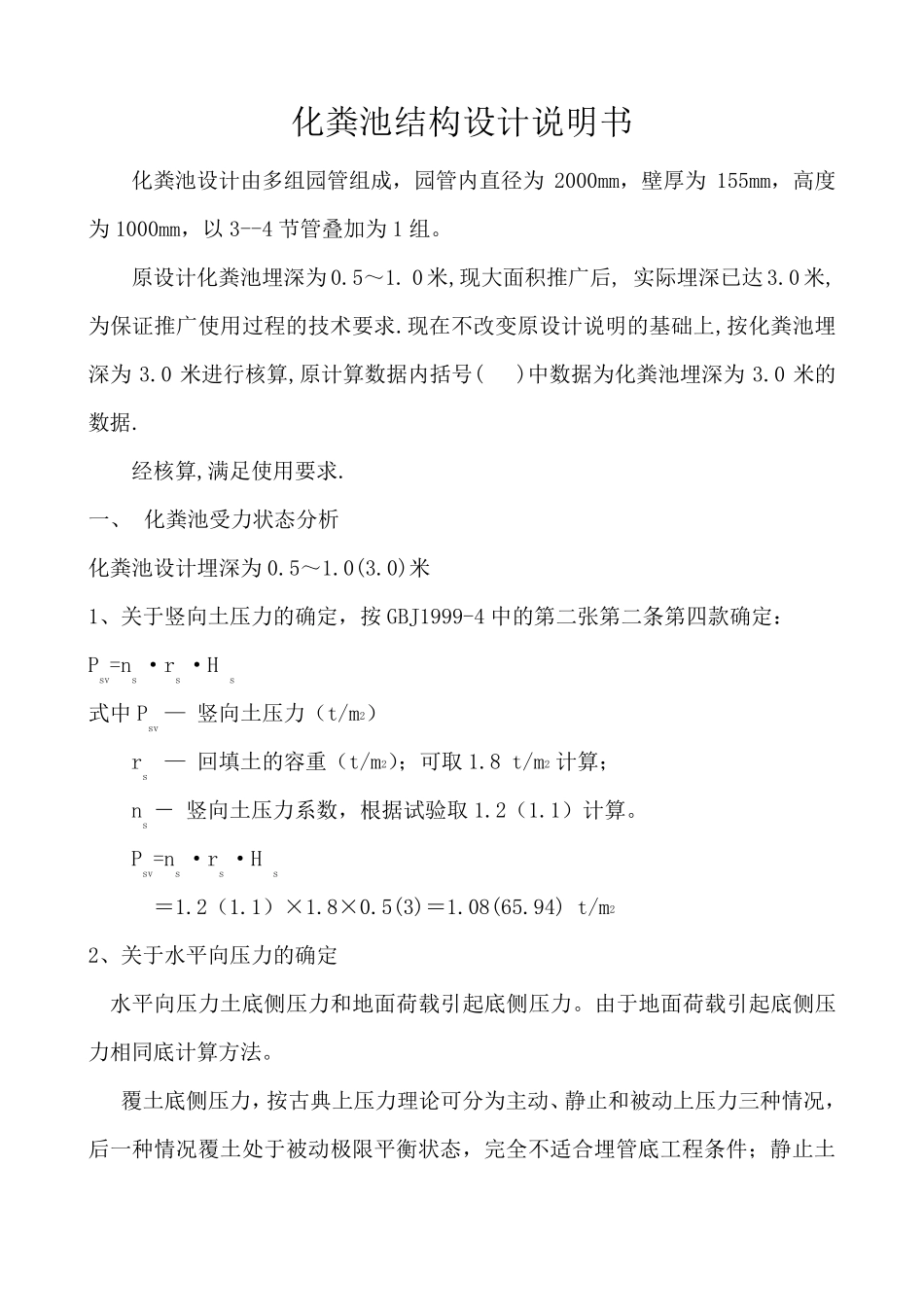

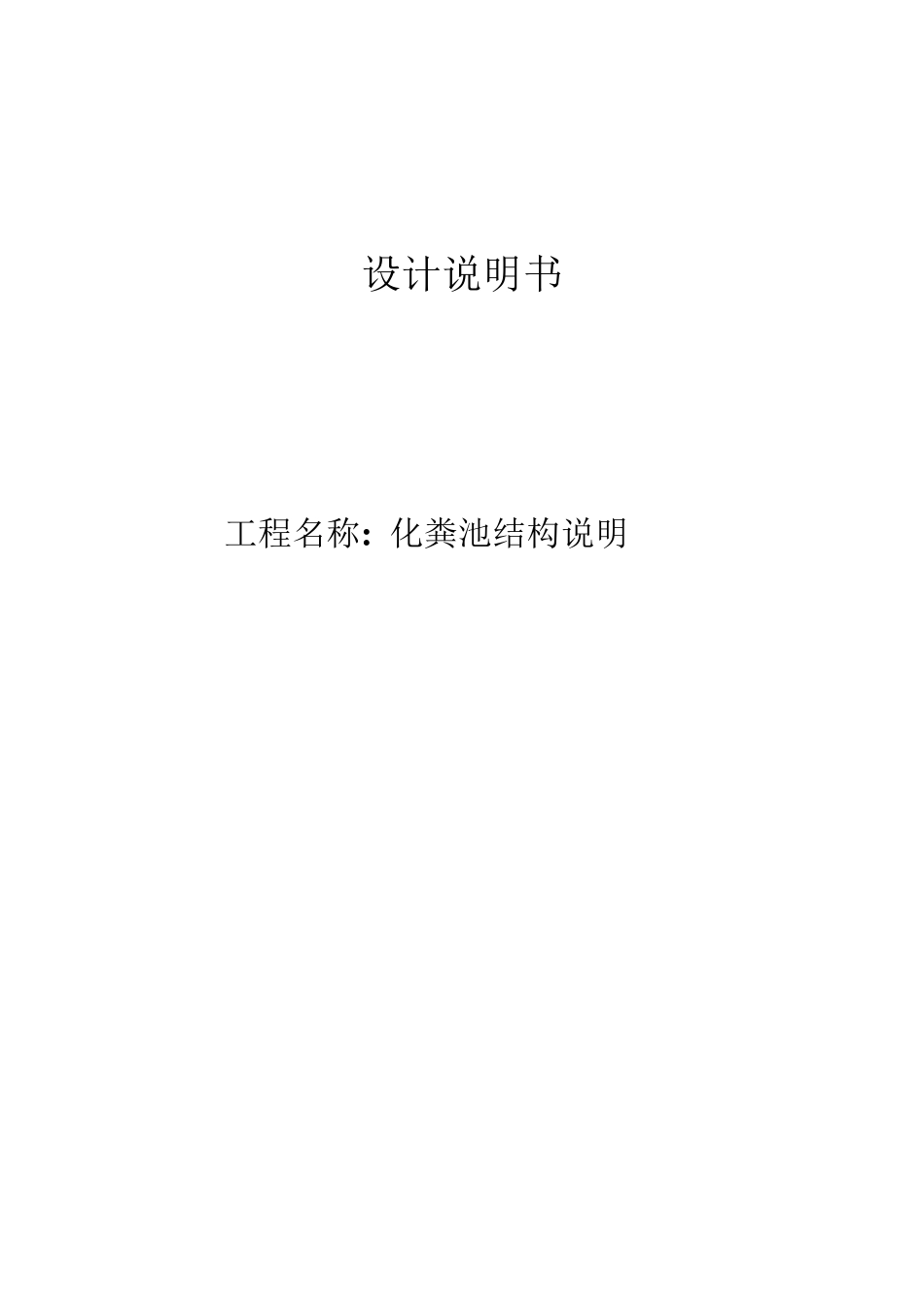

设计说明书 工程名称: 化粪池结构说明 化粪池结构设计说明书 化粪池设计由多组园管组成，园管内直径为2000mm，壁厚为155mm，高度为1000mm，以3--4 节管叠加为1 组。 原设计化粪池埋深为0.5～1. 0 米,现大面积推广后, 实际埋深已达3.0 米, 为保证推广使用过程的技术要求.现在不改变原设计说明的基础上,按化粪池埋深为3.0 米进行核算,原计算数据内括号( )中数据为化粪池埋深为3.0 米的数据. 经核算,满足使用要求. 一、 化粪池受力状态分析 化粪池设计埋深为0.5～1.0(3.0)米 1、关于竖向土压力的确定，按GBJ1999-4 中的第二张第二条第四款确定： Psv=ns ·rs ·H s 式中Psv — 竖向土压力（t/m2） rs — 回填土的容重（t/m2）；可取 1.8 t/m2 计算； ns － 竖向土压力系数，根据试验取 1.2（1.1）计算。 Psv=ns ·rs ·H s ＝1.2（1.1）×1.8×0.5(3)＝1.08(65.94) t/m2 2、关于水平向压力的确定 水平向压力土底侧压力和地面荷载引起底侧压力。由于地面荷载引起底侧压力相同底计算方法。 覆土底侧压力，按古典上压力理论可分为主动、静止和被动上压力三种情况，后一种情况覆土处于被动极限平衡状态，完全不适合埋管底工程条件；静止土压力一般也不会形成，主要由于回填土和原状土的力学性能不同，由于回填土的变形将导致回填土处于主动极限平衡状态，因此通常均按主动土压力计算是适宜的。 在工程上，主动土压力的计算一般沿用库氏或朗金氏的公式，根据国外研究资料，证明两者的计算误差均不大，引用朗金氏计算公式，其通式为： PA=§s ·Ys ·Z 式中 PA－水平向侧压力（t/m2） Z－自地面至计算深度处的距离（m）； §s －主动侧土压力系数，按GBJ1999-84 可采用1/3。 PA=§s ·Ys ·Z ＝1/3×1.8×0.5（3）＝0.3（1.8） t/m2 [埋深为0.5（3）米最顶部管受力] ＝1/3×1.8×3.7(7)＝2.22(4.2)t/m2 [埋深为0.5(3)米最底部管侧向受力 3、地面车辆荷载影响的确定 地面车辆荷载 的影响是通过着地面轮压向土内传递压力，通过试验，证明当停驶作静压传递压力。通过试验，证明当停驶作静压传递时，影响最大，并基本上符合按布辛并斯大林克弹性理论的解答，从实用考虑国外都换算成压力分布角形式计算。据此GBJ1999-84 经统计换算后 ，给 定地面车辆轮压可按35 分部角计算沿土内深度的压力分布。 化 粪 池 设 在小 区 内，地面车辆荷载考虑到 15 吨 重 车， Pcz=nuPc/(a=1...
