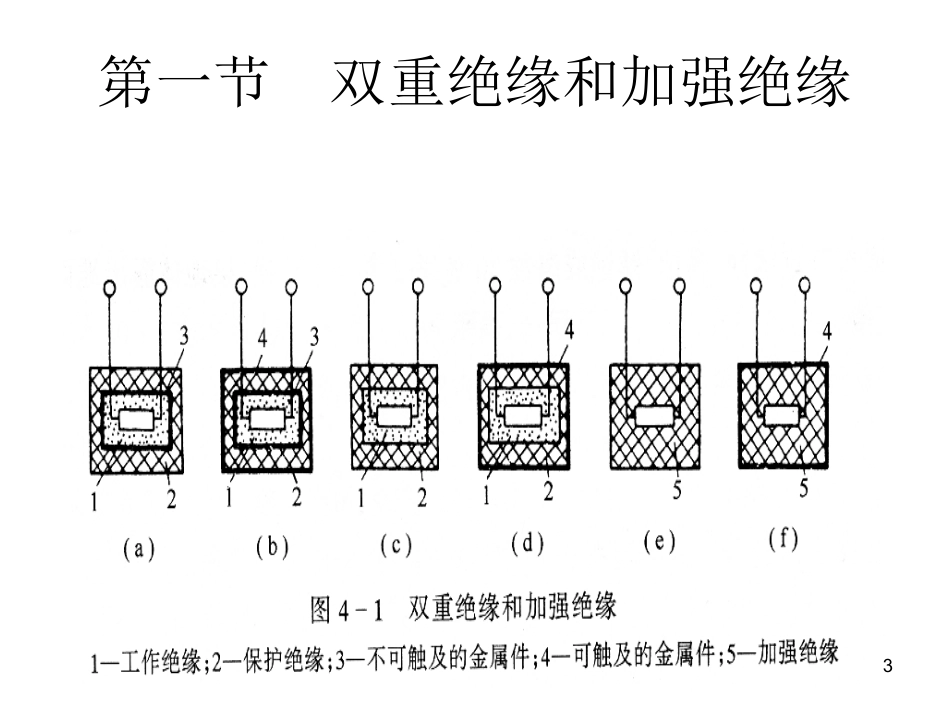

电气安全工程(4.1)1第四章双重绝缘、加强绝缘、安全电压和漏电保护双重绝缘、加强绝缘、安全电压和漏电保护均属兼有直接接触电击和间接接触电击防护的安全措施。2第一节双重绝缘和加强绝缘一、双重绝缘和加强绝缘的结构34.1.1双重绝缘和加强绝缘的结构1、工作绝缘：又称基本绝缘,是保证电气设备正常工作和防止触电的基本绝缘，位于带电体与不可触及金属件之间。2、保护绝缘：又称附加绝缘，是在工作绝缘因机械破损或击穿等而失效的情况下，可防止触电的独立绝缘，位于不可触及金属件与可触及金属件之间。44.1.1双重绝缘和加强绝缘的结构3、双重绝缘：是兼有工作绝缘和附加绝缘的绝缘。4、加强绝缘：是基本绝缘经改进后，在绝缘强度和机械性能上具备了与双重绝缘同等防触电能力的单一绝缘，在构成上可以包含一层或多层绝缘材料。54.1.1双重绝缘和加强绝缘的结构具有双重绝缘和加强绝缘的设备属于Ⅱ类设备。按外壳特征分为以下三类Ⅱ类设备：1.全部绝缘外壳的Ⅱ类设备。2.全部金属外壳的Ⅱ类设备。3.兼有绝缘外壳和金属外壳两种特征的Ⅱ类设备。64.1.2双重绝缘和加强绝缘的安全条件1．绝缘电阻和电气强度绝缘电阻：在直流电压为500V的条件下测试，工作绝缘的绝缘电阻不得低于2MΩ，保护绝缘的绝缘电阻不得低于5MΩ，加强绝缘的绝缘电阻不得低于7MΩ。74.1.2双重绝缘和加强绝缘的安全条件1．绝缘电阻和电气强度交流耐压试验的试验电压：工作绝缘为1250V、保护绝缘为2500V、加强绝缘为3750V。耐压持续时间为1min，试验中不得发生闪络或击穿。84.1.2双重绝缘和加强绝缘的安全条件2．外壳防护和机械强度Ⅱ类设备应能保证在正常工作时以及在打开门盖和拆除可拆卸部件时，人体不会触及仅由工作绝缘与带电体隔离的金属部件。其外壳上不得有易于触及到上述金属部件的孔洞。94.1.2双重绝缘和加强绝缘的安全条件若利用绝缘外护物实现加强绝缘，则要求外护物必须用钥匙或工具才能开启，其上不得有金属件穿过，并有足够的绝缘水平和机械强度。Ⅱ类设备应在明显位置标上作为Ⅱ类设备技术信息一部分的“回”形标志。例如标在额定值标牌上。104.1.2双重绝缘和加强绝缘的安全条件3．电源连接线Ⅱ类设备的电源连接线应符合加强绝缘要求，电源插头上不得有起导电作用以外的金属件，电源连接线与外壳之间至少应有两层单独的绝缘层。电源线的固定件应使用绝缘材料,如使用金属材料，应加以保护绝缘等级的绝缘。114.1.2双重绝缘和加强绝缘的安全条件电源连接线还应经受基于电源连接线拉力试验标准的拉力试验而不损坏。一般场所使用的手持电动工具应优先选用Ⅱ类设备。在潮湿场所或金属构架上工作时，除选用安全电压的工具之外，也应尽量选用Ⅱ类工具。124.1.2双重绝缘和加强绝缘的安全条件134.1.3不导电环境不导电环境：地板、墙壁等等都用不导电的材料制成的场所。不导电环境应符合如下的安全要求：1、地板和墙壁每一点的电阻：500V及以下者不应小于50kΩ，500V以上者不应小于100kΩ；2、保持间距或设置屏障，防止人体在工作绝缘失效后同时触及到不同电位的导体；144.1.3不导电环境3、场所内不得设置保护零线或保护地线；4、并应有防止场所内高电位引出场所外和场所外低电位引入场所内的措施；5、场所的不导电性能应具有永久性特征，不应因受潮或设备的变动等原因使安全水平降低。15
