北京理工大学自动化专业微机原理硬件软件实验

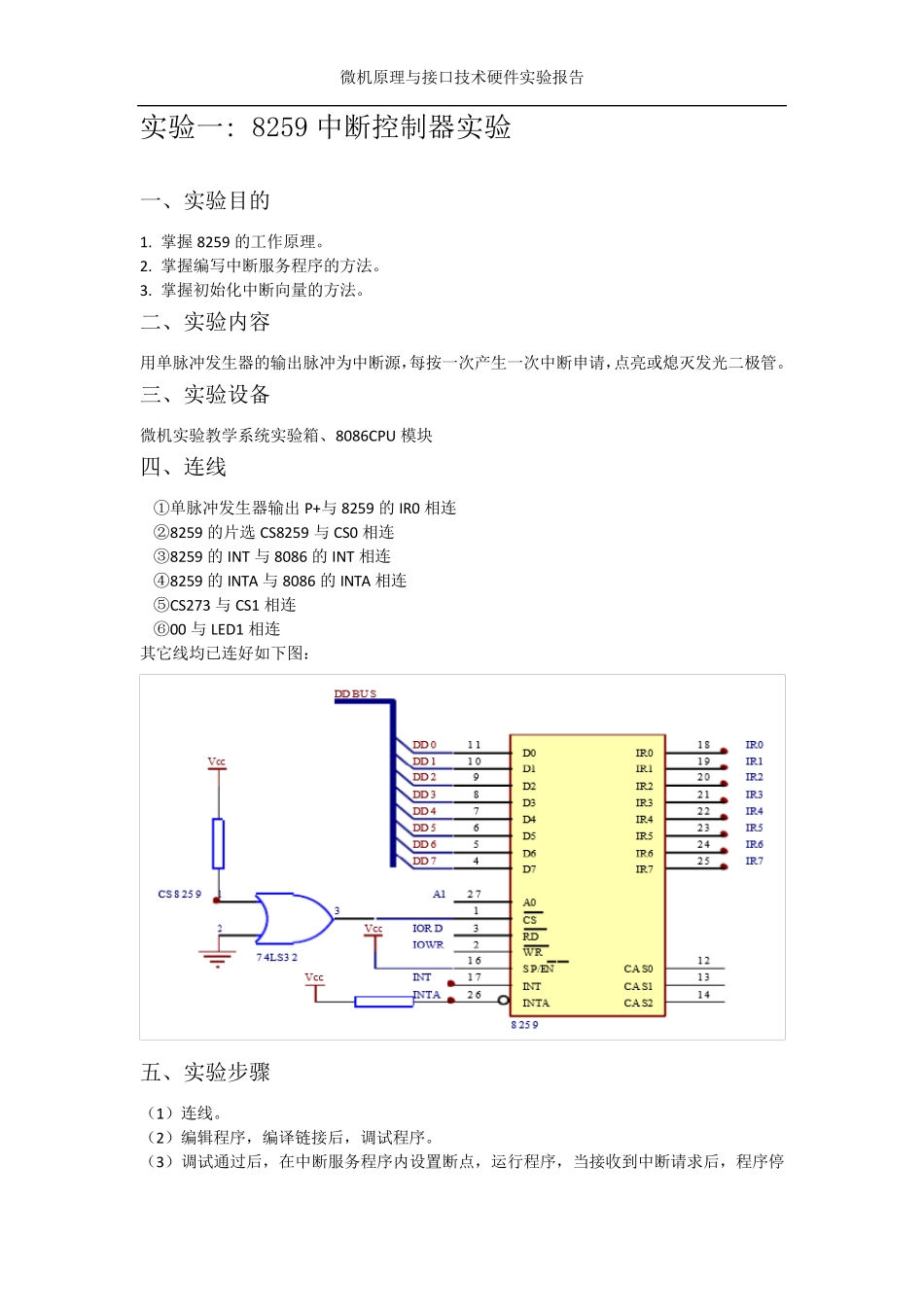

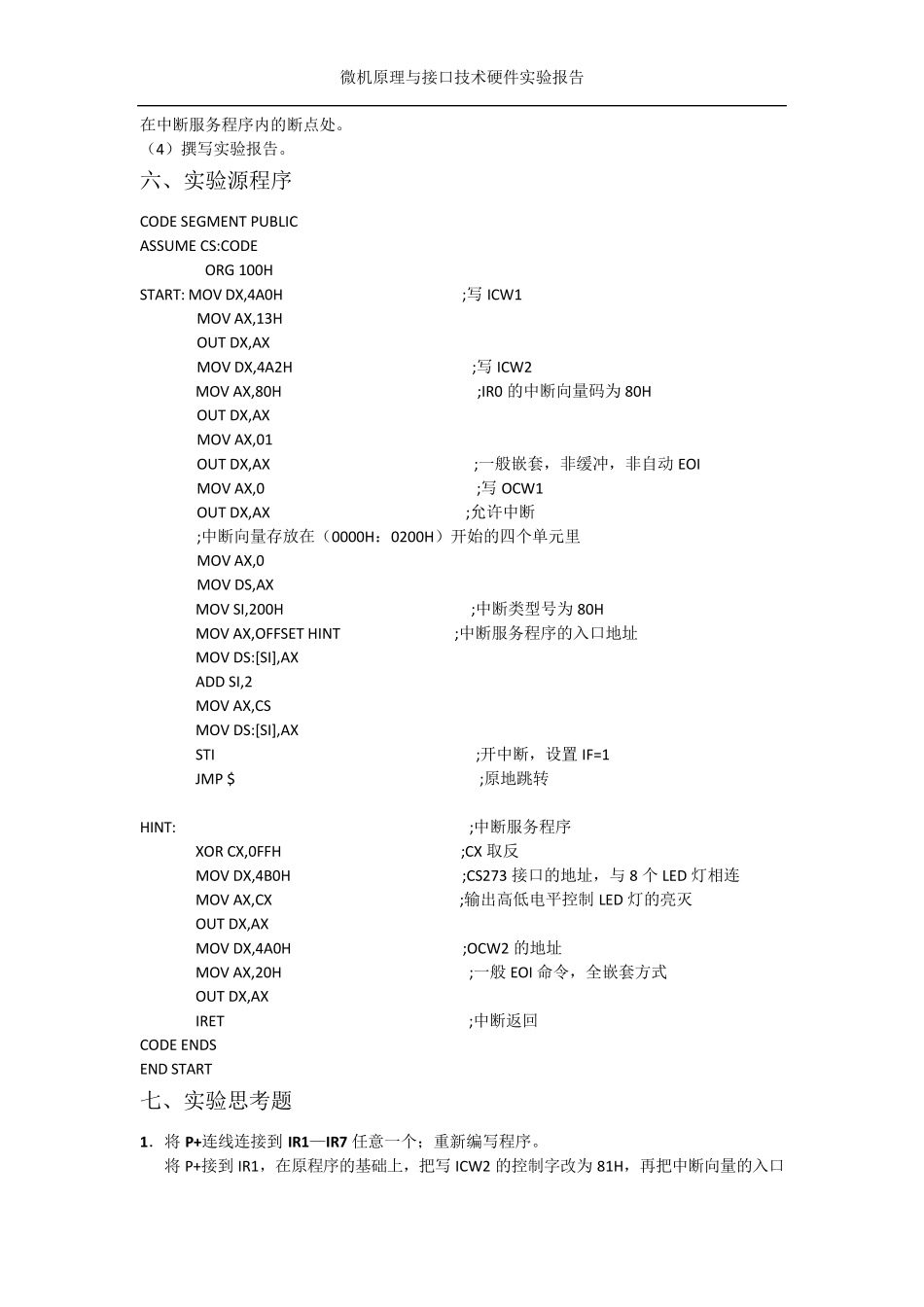

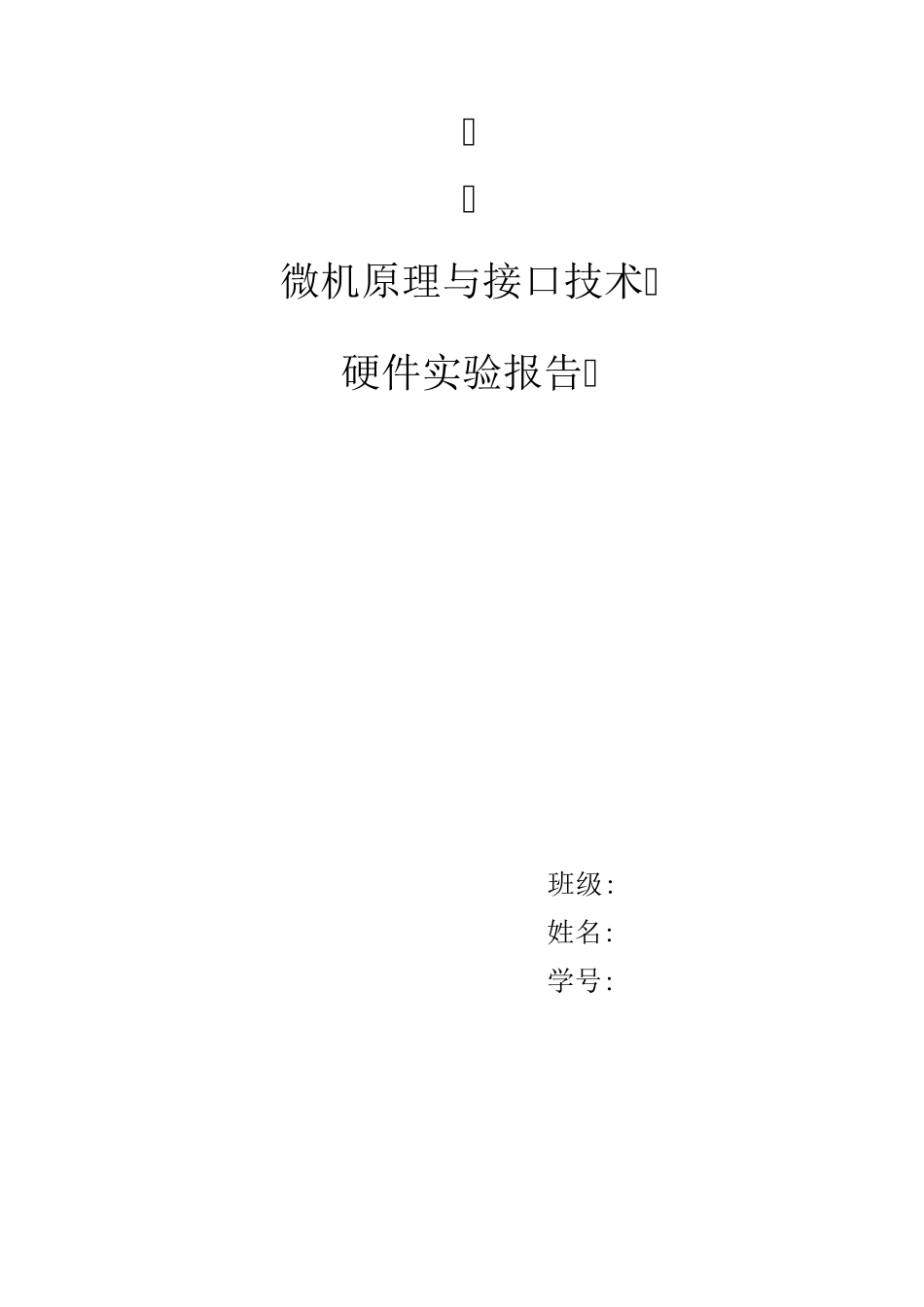

微机原理与接口技术 硬件实验报告 班级: 姓名: 学号: 微机原理与接口技术硬件实验报告 实验一: 8259 中断控制器实验 一、实验目的 1. 掌握8259 的工作原理。 2. 掌握编写中断服务程序的方法。 3. 掌握初始化中断向量的方法。 二、实验内容 用单脉冲发生器的输出脉冲为中断源，每按一次产生一次中断申请，点亮或熄灭发光二极管。 三、实验设备 微机实验教学系统实验箱、8086CPU 模块 四、连线 ①单脉冲发生器输出P+与8259 的IR0 相连 ②8259 的片选 CS8259 与CS0 相连 ③8259 的INT 与8086 的INT 相连 ④8259 的INTA 与8086 的INTA 相连 ⑤CS273 与CS1 相连 ⑥00 与LED1 相连 其它线均已连好如下图： 五、实验步骤 （1）连线。 （2）编辑程序，编译链接后，调试程序。 （3）调试通过后，在中断服务程序内设置断点，运行程序，当接收到中断请求后，程序停微机原理与接口技术硬件实验报告 在中断服务程序内的断点处。 （4）撰写实验报告。 六、实验源程序 CODE SEGMENT PUBLIC ASSUME CS:CODE ORG 100H START: MOV DX,4A0H ;写ICW1 MOV AX,13H OUT DX,AX MOV DX,4A2H ;写ICW2 MOV AX,80H ;IR0 的中断向量码为80H OUT DX,AX MOV AX,01 OUT DX,AX ;一般嵌套，非缓冲，非自动EOI MOV AX,0 ;写OCW1 OUT DX,AX ;允许中断 ;中断向量存放在（0000H：0200H）开始的四个单元里 MOV AX,0 MOV DS,AX MOV SI,200H ;中断类型号为80H MOV AX,OFFSET HINT ;中断服务程序的入口地址 MOV DS:[SI],AX ADD SI,2 MOV AX,CS MOV DS:[SI],AX STI ;开中断，设置IF=1 JMP $ ;原地跳转 HINT: ;中断服务程序 XOR CX,0FFH ;CX 取反 MOV DX,4B0H ;CS273 接口的地址，与8 个LED 灯相连 MOV AX,CX ;输出高低电平控制LED 灯的亮灭 OUT DX,AX MOV DX,4A0H ;OCW2 的地址 MOV AX,20H ;一般EOI 命令，全嵌套方式 OUT DX,AX IRET ;中断返回 CODE ENDS END START 七、实验思考题 1．将P+连线连接到IR1—IR7 任意一个；重新编写程序。 将P+接到IR1，在原程序的基础上，把写ICW2 的控制字改为81H，再把中断向量的入口微机原理与接口技术硬件实验报告 地址改为0204H 即可。程序如下： CODE SEGMENT PUBLIC ASSUME CS:CODE ORG 100H START: MOV DX,4A0H ;写 ICW1 MOV AX,13H OUT DX,AX MOV DX,4A2H ;写 ICW2...
