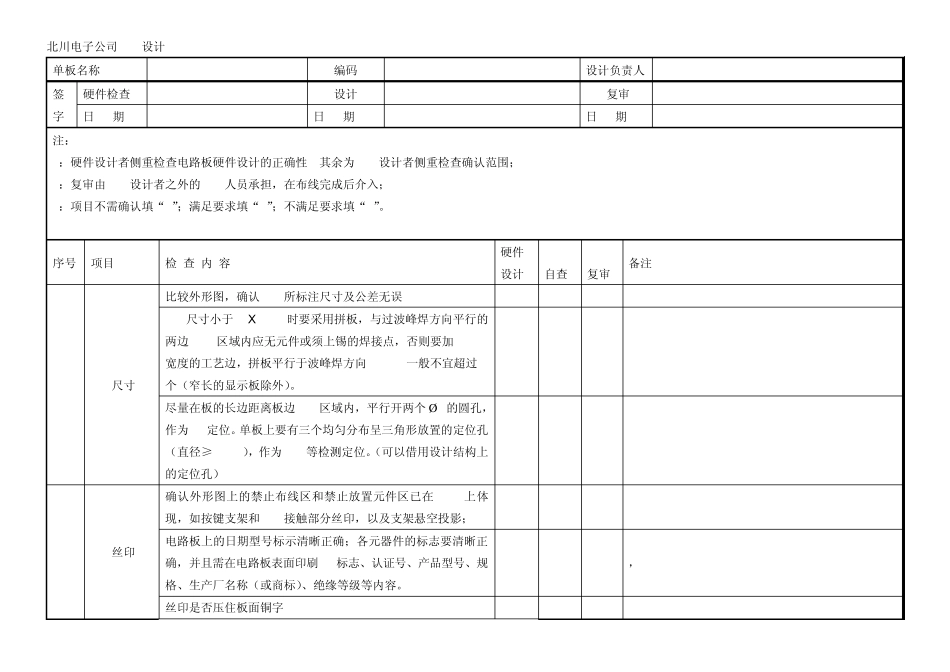

北川PCBchecklist_第1页
1/8

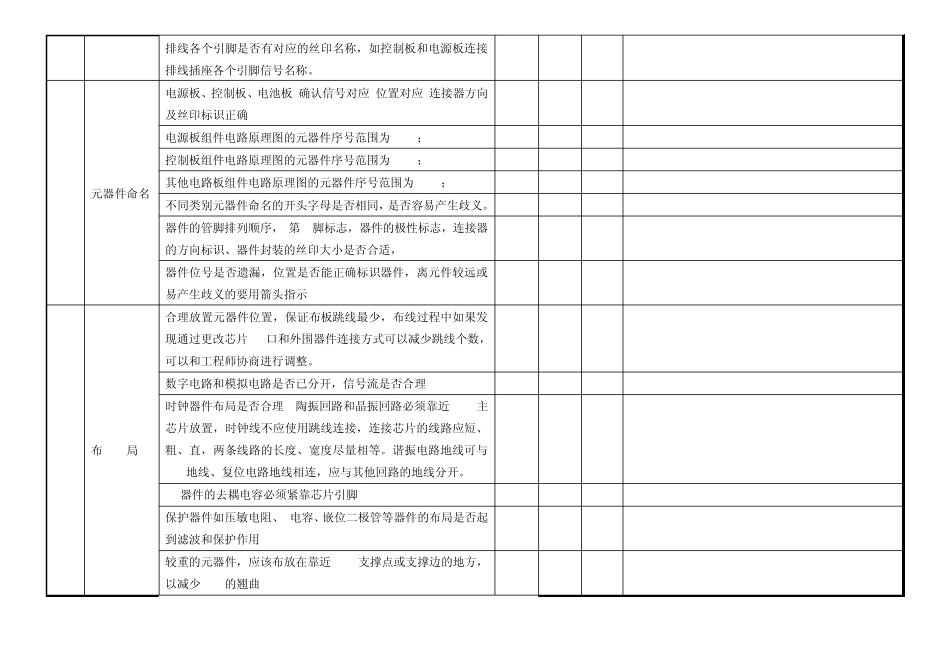

北川PCBchecklist_第2页
2/8

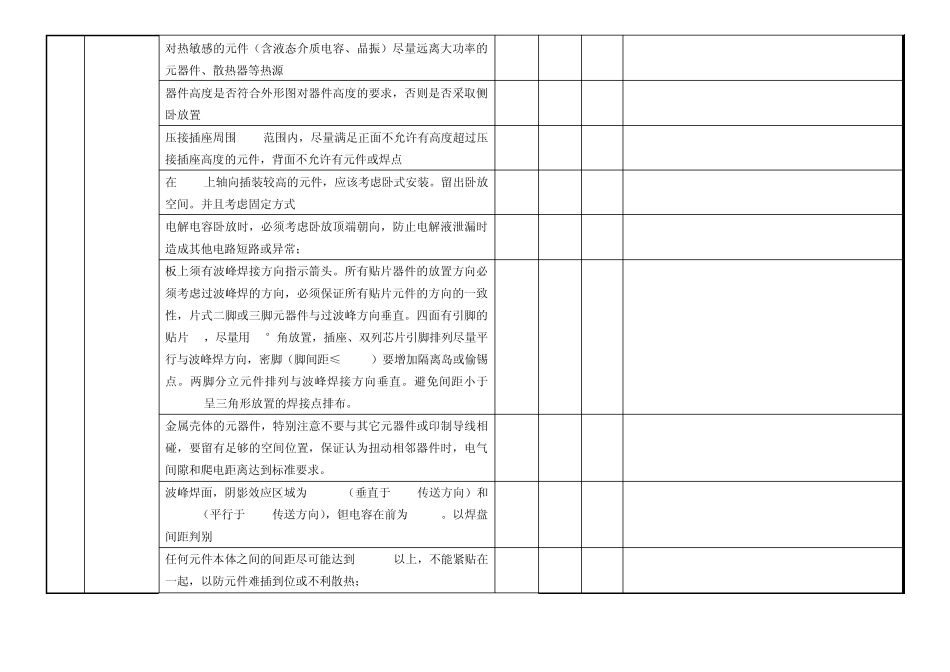

北川PCBchecklist_第3页
3/8
北川电子公司PCB设计CHECK LIST 单板名称 PCB编码 设计负责人 签字 硬件检查 PCB设计 PCB复审 日 期 日 期 日 期 注: 1:硬件设计者侧重检查电路板硬件设计的正确性; 其余为PCB设计者侧重检查确认范围; 2:复审由PCB设计者之外的PCB人员承担,在布线完成后介入; 3:项目不需确认填“-”;满足要求填“Y”;不满足要求填“N”。 序号 项目 检 查 内 容 硬件 设计 PCB 自查 PCB 复审 备注 1 PCB尺寸 比较外形图,确认PCB所标注尺寸及公差无误 PCB尺寸小于 50Х 50mm时要采用拼板,与过波峰焊方向平行的两边 4mm区域内应无元件或须上锡的焊接点,否则要加 3-5mm宽度的工艺边,拼板平行于波峰焊方向 V-CUT一般不宜超过 3个(窄长的显示板除外)。 尽量在板的长边距离板边 5mm区域内,平行开两个 Ø4的圆孔,作为AI定位。单板上要有三个均匀分布呈三角形放置的定位孔(直径≥3.0mm),作为ICT等检测定位。(可以借用设计结构上的定位孔) 2 PCB丝印 确认外形图上的禁止布线区和禁止放置元件区已在PCB 上体现,如按键支架和 PCB接触部分丝印,以及支架悬空投影; 电路板上的日期型号标示清晰正确;各元器件的标志要清晰正确,并且需在电路板表面印刷 UL标志、认证号、产品型号、规格、生产厂名称(或商标)、绝缘等级等内容。 , 丝印是否压住板面铜字 排线各个引脚是否有对应的丝印名称,如控制板和电源板连接排线插座各个引脚信号名称。 3 元器件命名 电源板、控制板、电池板,确认信号对应,位置对应,连接器方向及丝印标识正确 电源板组件电路原理图的元器件序号范围为 1XXX; 控制板组件电路原理图的元器件序号范围为 2XXX; 其他电路板组件电路原理图的元器件序号范围为 3XXX; 不同类别元器件命名的开头字母是否相同,是否容易产生歧义。 器件的管脚排列顺序, 第 1脚标志,器件的极性标志,连接器的方向标识、器件封装的丝印大小是否合适, 器件位号是否遗漏,位置是否能正确标识器件,离元件较远或易产生歧义的要用箭头指示 4 布 局 合理放置元器件位置,保证布板跳线最少,布线过程中如果发现通过更改芯片 IO口和外围器件连接方式可以减少跳线个数,可以和工程师协商进行调整。 数字电路和模拟电路是否已分开,信号流是否合理 时钟器件布局是否合理, 陶振回路和晶振回路必须靠近 MCU主芯片放置,时钟线不应使用跳线连接,连接芯片的线路应短、粗、直,两条线路...
