冠梁、锚喷监理细则VIP免费

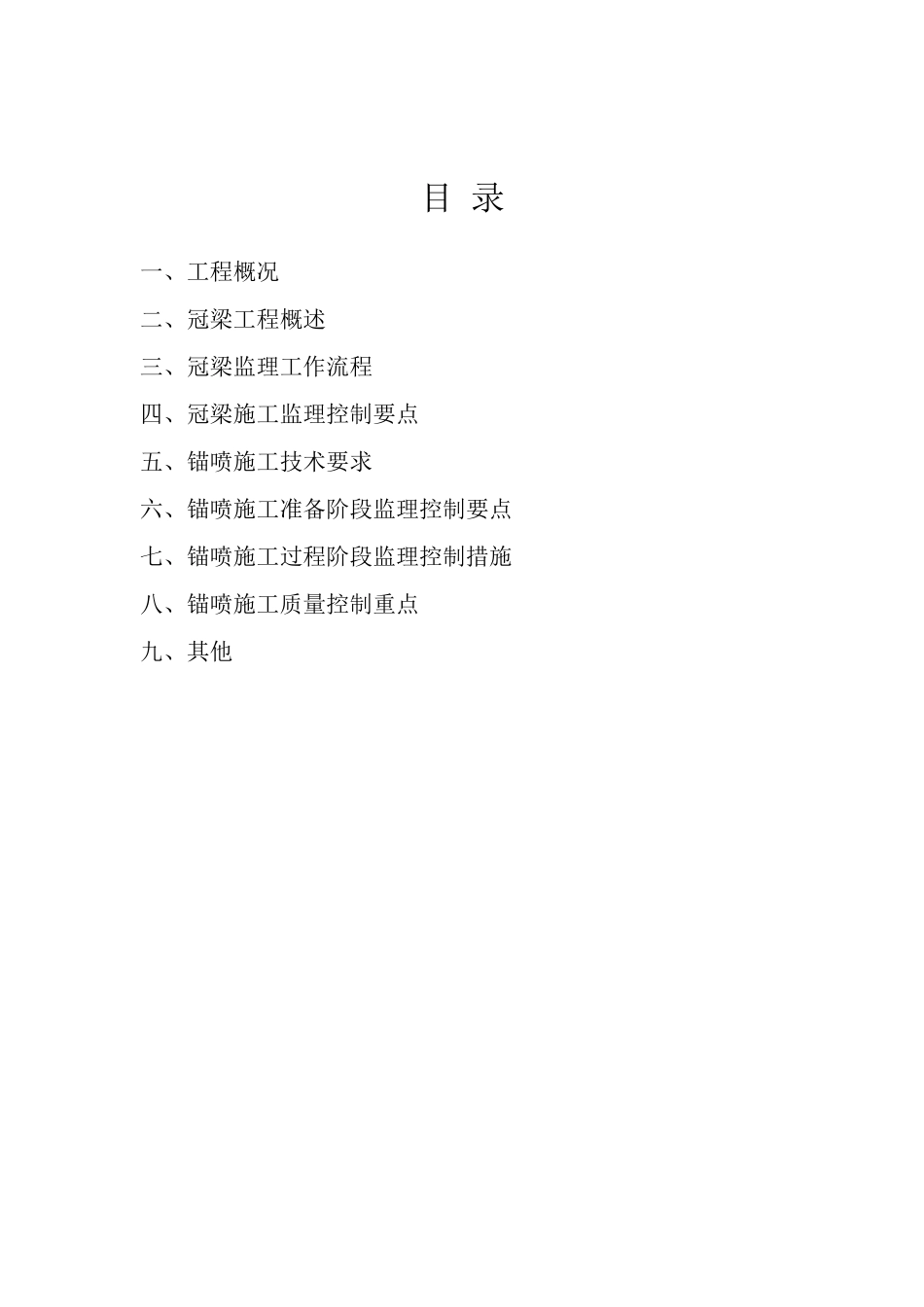

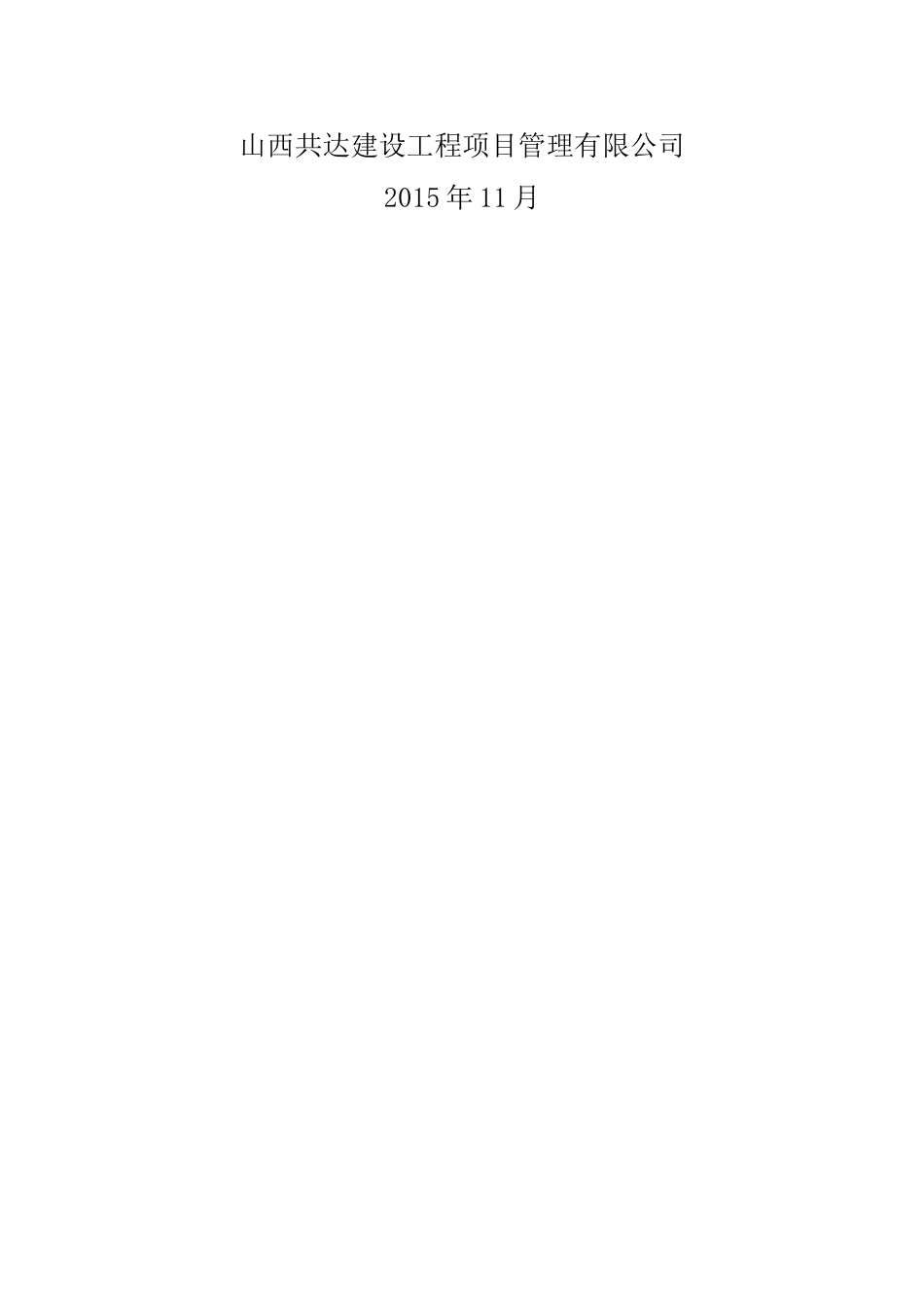

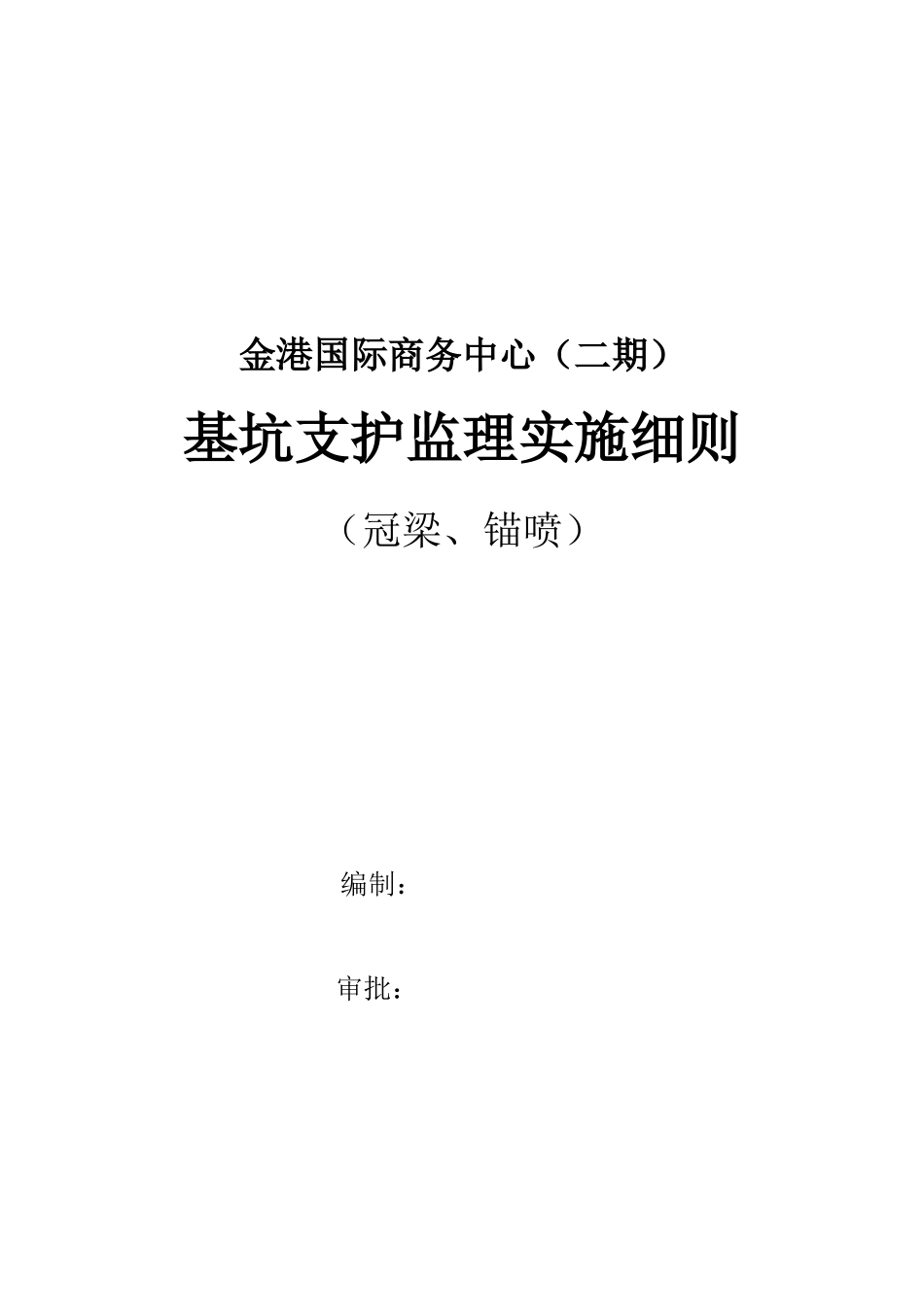

金港国际商务中心（二期）基坑支护监理实施细则（冠梁、锚喷）编制：审批：山西共达建设工程项目管理有限公司2015年11月目录一、工程概况二、冠梁工程概述三、冠梁监理工作流程四、冠梁施工监理控制要点五、锚喷施工技术要求六、锚喷施工准备阶段监理控制要点七、锚喷施工过程阶段监理控制措施八、锚喷施工质量控制重点九、其他1一、工程概况（一）、工程概况1、项目名称:金港国际商务中心（二期）2、建设单位：山西金港房地产开发有限公司3、设计单位：山西中方森特建筑工程设计研究院4、施工单位：山西冶金岩土工程勘察总公司5、监理单位：山西共达建设工程项目管理有限公司6、建设地点：太原市迎泽区并州路西侧，青年东街东口7、结构形式：框架-核心筒及剪力墙结构（二）、基本数据概述1、主要建筑结构类型：1#楼剪力墙，2#楼框架核心筒。2、拟建建筑条件及基坑概况（1）拟建建筑物为1栋47层办公楼，1栋32层住宅楼，1栋5层商业楼及3层地下车库。（2）基坑为长方形，长约109.3m，宽约61.7m,面积约6718㎡。（3）基坑底标高：塔楼区核心筒区域为-15.920=796.800，塔楼区非核心筒区域为-15.420=796.000。住宅楼西侧两单元区域为-14.420=783.080，住宅楼东侧单元区域为-14.720=782.780;商业楼及其附属地下车库区域为-14.420=783.080。（4）、基坑开挖深度基坑东侧塔楼区域为15.22m,非核心筒区域为14.72m；基坑北侧塔楼对应区域为13.92m,基坑北侧商业楼对应区域为12.92m；基坑西侧对应区域为12.92m；基坑西侧住宅楼对应区域为12.92m；基坑南侧塔楼对应区域为14.42m;住宅楼西单元对应区域为12.92m；住宅楼东单元对应区域为13.22m。（5）、基坑周边均有建筑物且年代较长抗变形能力很差，基坑工程安全等级为一级，基坑变形检测等级为一级。（6）、使用年限：本支护工程为临时工程，使用年限为两年。3、设计依据（1）审查批准的金港国际商务中心（二期）项目监理规划；（2）审查批准的施工组织设计及施工方案；（3）审查批准的金港国际商务中心（二期）项目支护工程设计施工图纸；（4）本分项工程采用的技术标准、规范《并州路一号地块项目岩土工程勘察报告（详勘）》《建筑基坑支护技术规程》JGJ20-2012《建筑基坑工程技术规范》DBJ04/T306-2014山西工程建设地方标准2《建筑基坑支护结构构造》（11SG814）国家建筑标准设计图集《建筑深基坑工程施工安全技术规范》JGJ11-2013《混凝土结构设计规范》GB50010-2010《混凝土结构工程施工质量验收规范》GB50497-2009《锚杆喷射混凝土支护技术规范》GB50086-2001《钢筋焊接及验收规程》JGJ18-2012冠梁监理实施细则二、冠梁工程概述1、冠梁顶标高为-3.000，相当于绝对标高794.500。2、本工程冠梁总长341.6m，截面尺寸1200㎜×900㎜，砼强度等级C30，主筋43Φ25，钢筋保护层厚度为30mm；支撑交叉点处均应设置腋角。3、施工冠梁前必须凿除桩顶虚渣，浮土，用水冲洗桩头，露出新鲜砼面，并且将接触面凿毛；灌注桩纵向受力钢筋锚入冠梁不小于35d（即875㎜）。4、若钢立柱中心偏出支撑边线，应结合支撑平面将该支撑截面局部放大并确保支撑截面边界与钢立柱角点的最小距离不小于200mm。5、基坑开挖前，施工单位应在基坑顶面设置截水沟及挡水墙，以便有效对坑外的雨水进行排放，防止雨水渗入基坑，基坑顶面周边应设置防护栏杆，以防人员及车辆掉入坑内。6、基坑施工及使用期间，支撑和冠梁上不得堆载，基坑周边严禁堆载。机械与车辆不得碰撞支撑及钢立柱，车辆等机械进出口通道应采取铺设厚钢板或铺设路基箱或硬化地面或加固地基等措施扩散压力。7、混凝土冠梁施工前应将排桩的连接表面清理干净，钢筋混凝土冠梁应与排桩紧密接触，不得留有缝隙。8、若支撑采用土模时，支撑底部浇筑100mm厚C20素混凝土垫层；挖土时形成架空时，支撑底部混凝土垫层必须及时凿除干净，防止产生安全事故。9、施工单位在支撑施工前要复核建筑、结构、设备等相关图纸，如需预留管道须经设计及相关单位认可方可实施，如存在矛盾及时与施工单位联系。10、若夏日施工期间，为控制混凝土温度应力过大，施工单位应采取对支撑杆件铺设覆盖物及洒水等措施。11、冠梁施工缝的位置应设...
