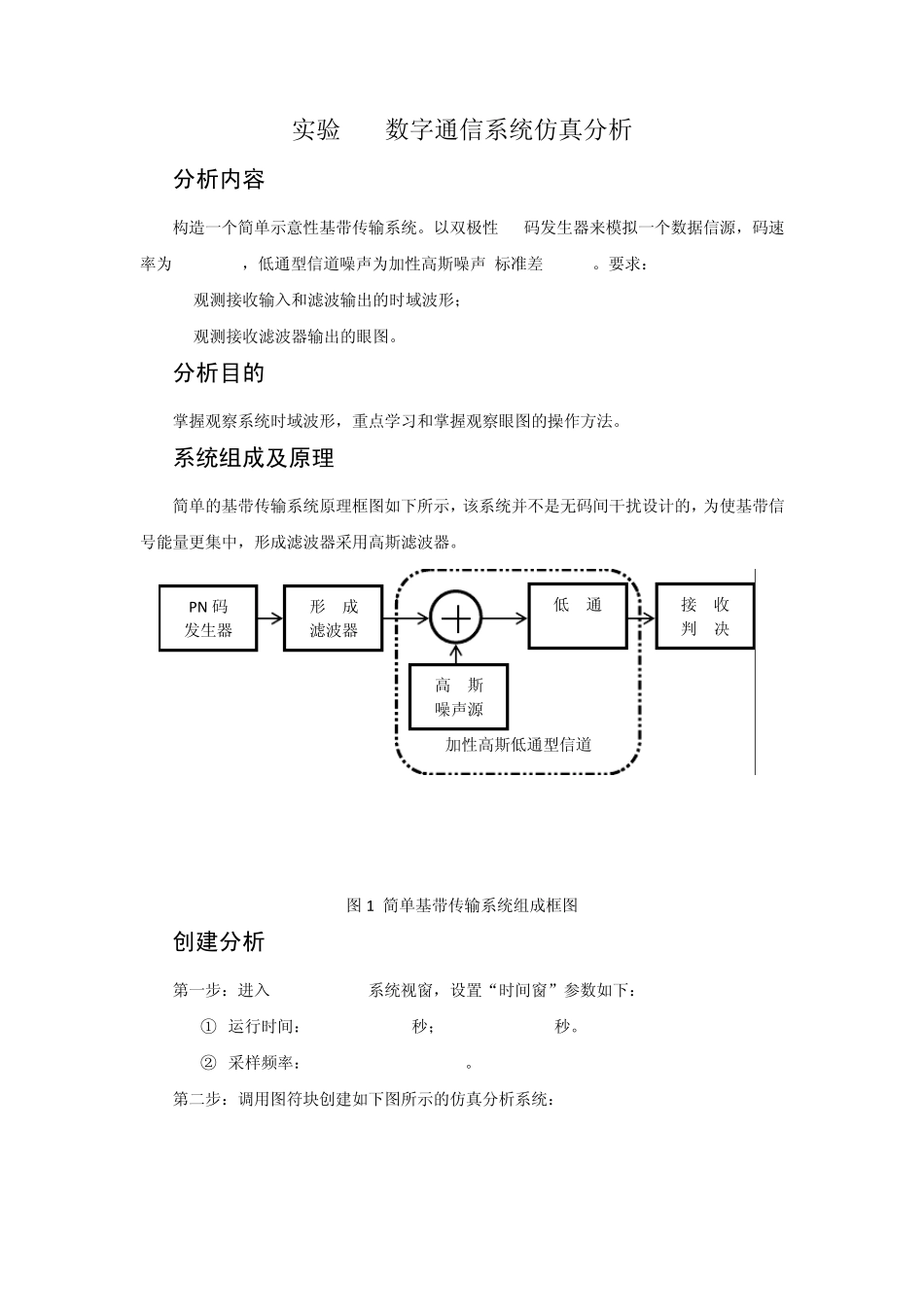

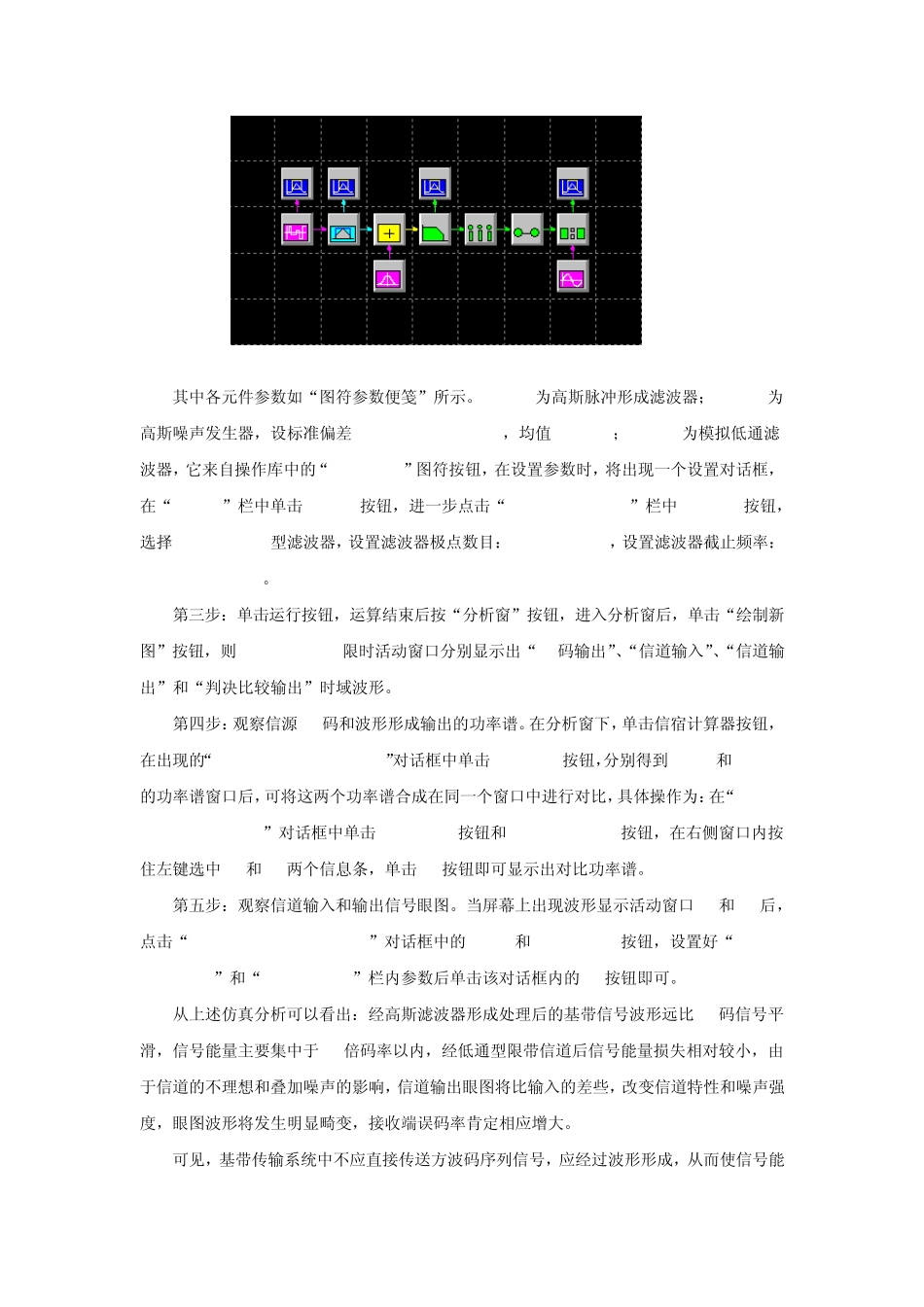

实验1 数字通信系统仿真分析 分析内容 构造一个简单示意性基带传输系统。以双极性PN码发生器来模拟一个数据信源，码速率为100bit/s，低通型信道噪声为加性高斯噪声(标准差=0.3v)。要求： 1. 观测接收输入和滤波输出的时域波形； 2. 观测接收滤波器输出的眼图。 分析目的 掌握观察系统时域波形，重点学习和掌握观察眼图的操作方法。 系统组成及原理 简单的基带传输系统原理框图如下所示，该系统并不是无码间干扰设计的，为使基带信号能量更集中，形成滤波器采用高斯滤波器。 图1 简单基带传输系统组成框图 创建分析 第一步：进入System View系统视窗，设置“时间窗”参数如下： ① 运行时间：Start Time:0秒；Stop Time:0.5秒。 ② 采样频率：Sample Rate:10000Hz。 第二步：调用图符块创建如下图所示的仿真分析系统： 加性高斯低通型信道 PN 码 发生器 形 成 滤波器 低 通 高 斯 噪声源 接 收 判 决 其中各元件参数如“图符参数便笺”所示。Token1为高斯脉冲形成滤波器；Token3为高斯噪声发生器，设标准偏差 Std Deviation=0.3v，均值 Mean=0v；Token4为模拟低通滤波器，它来自操作库中的“LinearSys”图符按钮，在设置参数时，将出现一个设置对话框，在“Design”栏中单击 Analog按钮，进一步点击“Filter PassBand”栏中Lowpass按钮，选择 Butterworth型滤波器，设置滤波器极点数目：No.of Poles=5，设置滤波器截止频率：LoCuttoff=200Hz。 第三步：单击运行按钮，运算结束后按“分析窗”按钮，进入分析窗后，单击“绘制新图”按钮，则 Sink9-Sink12限时活动窗口分别显示出“PN码输出”、“信道输入”、“信道输出”和“判决比较输出”时域波形。 第四步：观察信源 PN码和波形形成输出的功率谱。在分析窗下，单击信宿计算器按钮，在出现的“System Sink Calculator”对话框中单击 Spectrum按钮，分别得到 Sink9和 Sink10的功率谱窗口后，可将这两个功率谱合成在同一个窗口中进行对比，具体操作为：在“System Sink Calculator”对话框中单击 Operators按钮和 Overlay Plots按钮，在右侧窗口内按住左键选中w4和 w5两个信息条，单击 OK按钮即可显示出对比功率谱。 第五步：观察信道输入和输出信号眼图。当屏幕上出现波形显示活动窗口 w1和 w2后，点击“System Sink Calculator”对话框中的 Style和 Time Slice按钮，设置好“Start time[sec]”和“Length[sec]”栏内参数...
