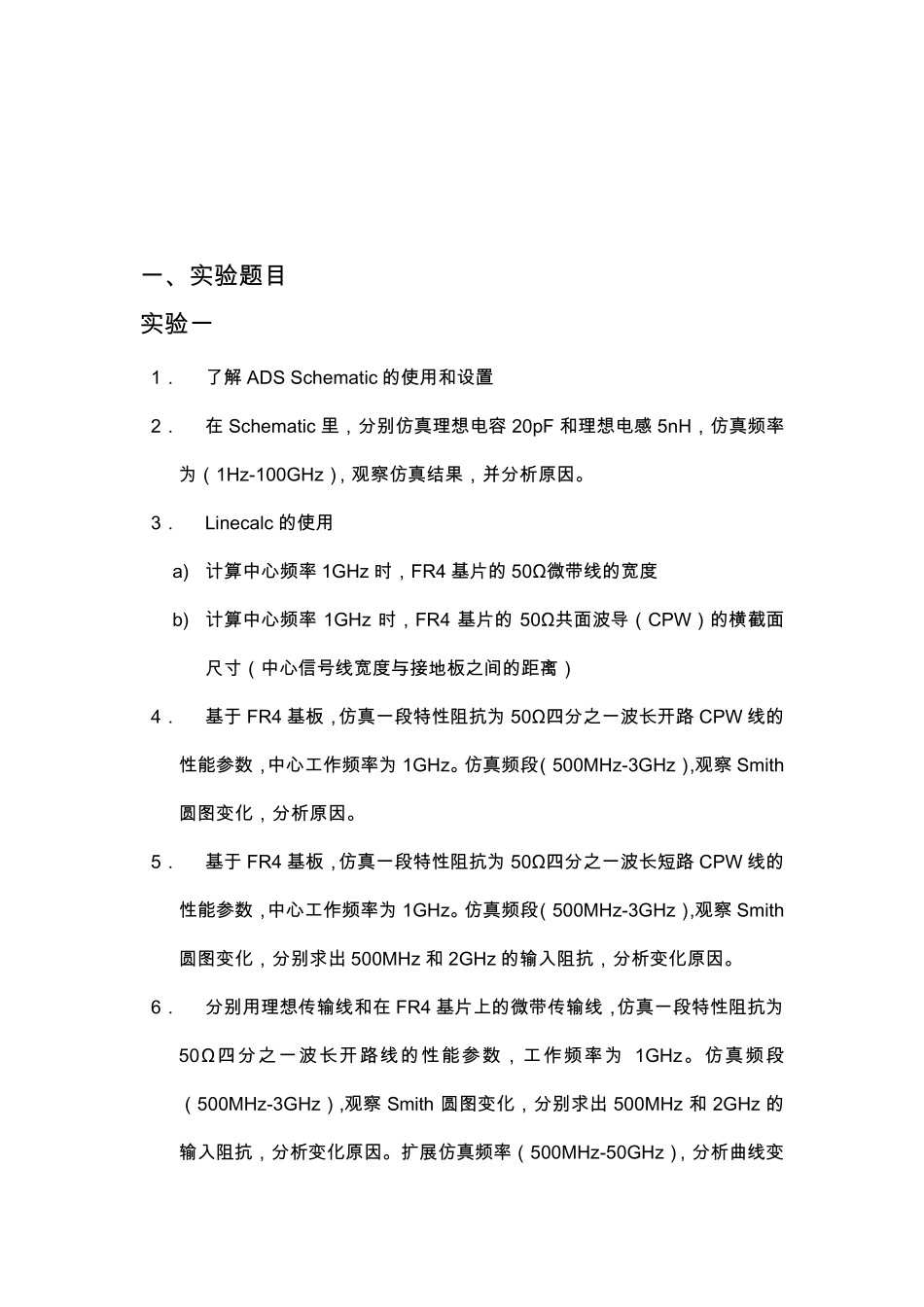

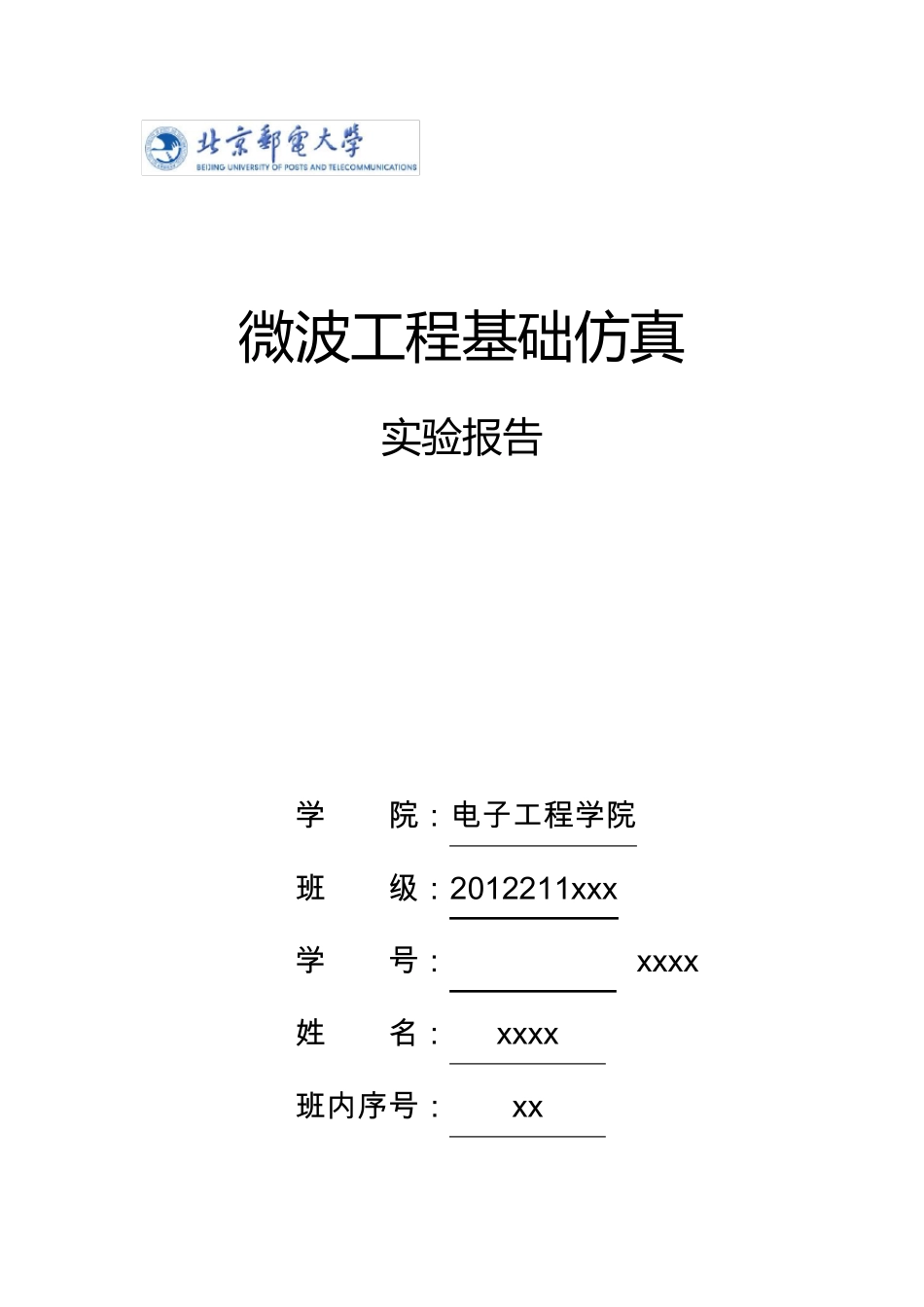

微 波 工 程 基 础 仿真 实验报告 学 院 ： 电 子 工 程 学 院 班 级 ： 2012211xxx 学 号 ： ******xxxx 姓 名 ： xxxx 班 内 序 号 ： xx 一、实验题目 实验一 1． 了解 ADS Schematic 的使用和设置 2． 在 Schematic 里，分别仿真理想电容 20pF 和理想电感 5nH，仿真频率为（1Hz-100GHz），观察仿真结果，并分析原因。 3． Linecalc 的使用 a) 计算中心频率 1GHz 时，FR4 基片的 50Ω微 带 线 的宽 度 b) 计算中心频率 1GHz 时，FR4 基片的 50Ω共 面 波 导 （CPW）的横 截 面尺 寸 （中心信 号 线 宽 度 与 接 地 板 之 间 的距 离 ） 4． 基于 FR4 基板 ，仿真一段 特 性 阻 抗 为 50Ω四 分之 一波 长 开 路 CPW 线 的性 能 参 数 ，中心工 作 频率为 1GHz。仿真频段（500MHz-3GHz）,观察 Smith圆 图 变 化 ，分析原因。 5． 基于 FR4 基板 ，仿真一段 特 性 阻 抗 为 50Ω四 分之 一波 长 短 路 CPW 线 的性 能 参 数 ，中心工 作 频率为 1GHz。仿真频段（500MHz-3GHz）,观察 Smith圆 图 变 化 ，分别求 出 500MHz 和 2GHz 的输 入 阻 抗 ，分析变 化 原因。 6． 分别用理想传 输 线 和在 FR4 基片上 的微 带 传 输 线 ，仿真一段 特 性 阻 抗 为50Ω四 分之 一波 长 开 路 线 的性 能 参 数 ，工 作 频率为 1GHz。仿真频段（500MHz-3GHz）,观察 Smith 圆 图 变 化 ，分别求 出 500MHz 和 2GHz 的输 入 阻 抗 ，分析变 化 原因。扩 展 仿真频率（500MHz-50GHz），分析曲 线 变化原因。 7． 分别用理想传输线和在 FR4 基片上的微带传输线，仿真一段特性阻抗为50Ω四 分之 一波 长 短 路 线的性能 参 数 ，工 作 频 率 为 1GHz。仿真频 段（ 500MHz-3GHz） ,观 察 Smith 圆 图 变 化，分别求 出 500MHz 和 2GHz 的输入 阻抗，分析 变 化原因。扩 展 仿真频 率 （ 500MHz-50GHz），分析 曲 线变化原因。 8． 分别用理想传输线和在 FR4 基片上的微带传输线，仿真一段特性阻抗为50Ω二 分之 一波 长 开 路 线的性能 参 数 ，工 作 频 率 为 1GHz。仿真频 段（ 500MHz-3GHz） ,观 察 Smith 圆 图 变 化，分别求 出 500MHz 和 2GHz 的输入...
