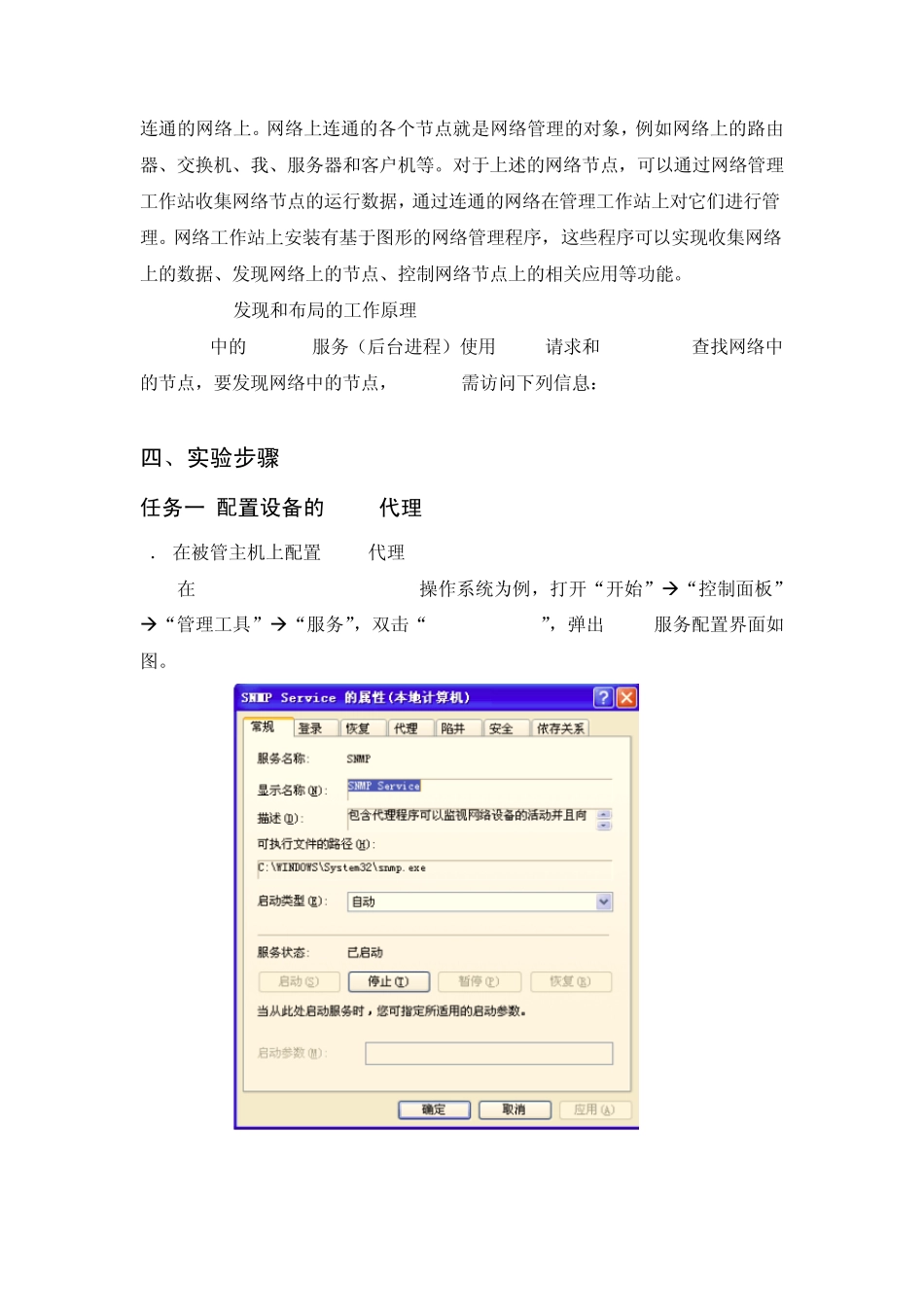

实验四 HP OpenView NNM的配置和使用 4.1HP OpenView NNM的安装及简介 一、实验目的 学习HP OpenView NNM网络管理工具的配置和使用，掌握HP OpenView NNM的主要功能，并利用它进行基本的网络管理。 二、实验环境 硬件要求 CPU：主频333MHz以及上处理器。 内存容量：512MB以上。 硬盘空间1GB或更高。 软件要求： HP OpenView NNM B.06.40版本网络管理软件。 三、实验原理 1. HP OpenView NNM HP OpenView是HP公司开发的一个网络管理平台，其核心框架提供了基本应用的开放系统环境，通过程序接口（API）来实现对公共管理服务的访问。它不仅是一个开放平台，还能向用户提供直接的管理应用。HP公司将OpenView网管平台的结构设计或开放的分布式体系结构，并定义了一个全面的服务和管理环境，HP OpenView 网管平台将网络和系统管理问题分成管理应用、管理服务和被管对象。这些部分都通过标准的API访问。 Network Node Manager是HP OpenView中的一个基本组件。在分布式的网络环境中，网络中的各个节点在地理位置上式彼此独立的，同时又共存于一个相连通的网络上。网络上连通的各个节点就是网络管理的对象，例如网络上的路由器、交换机、我、服务器和客户机等。对于上述的网络节点，可以通过网络管理工作站收集网络节点的运行数据，通过连通的网络在管理工作站上对它们进行管理。网络工作站上安装有基于图形的网络管理程序，这些程序可以实现收集网络上的数据、发现网络上的节点、控制网络节点上的相关应用等功能。 2. NNM IP 发现和布局的工作原理 NNM中的netmon服务（后台进程）使用SNMP请求和ICMP Ping查找网络中的节点，要发现网络中的节点，netmon需访问下列信息： 四、实验步骤 任务一 配置设备的 SNMP代理 1． 在被管主机上配置SNMP代理 在Windows XP Professional操作系统为例，打开“开始”“控制面板”“管理工具”“服务”，双击“SNMP Service”，弹出 SNMP服务配置界面如图。 图1 分别单击“陷阱”选项卡和“安全”选项卡，设置 SNMP代理向管理器发送陷阱的属性及 SNMP的安全属性，如图所示。 1. 在管理器主机上配置 SNMP陷阱服务 在被管主机上开启 SNMP代理服务后，还要在管理器主机上配置 SNMP陷阱服务来接收由被管主机 SNMP代理发送来的陷阱消息，以 Windows XP Professional操作系统为例，打开“开始”“控制面板”“管理工具”“服务”，双击“SNMP Tra...
