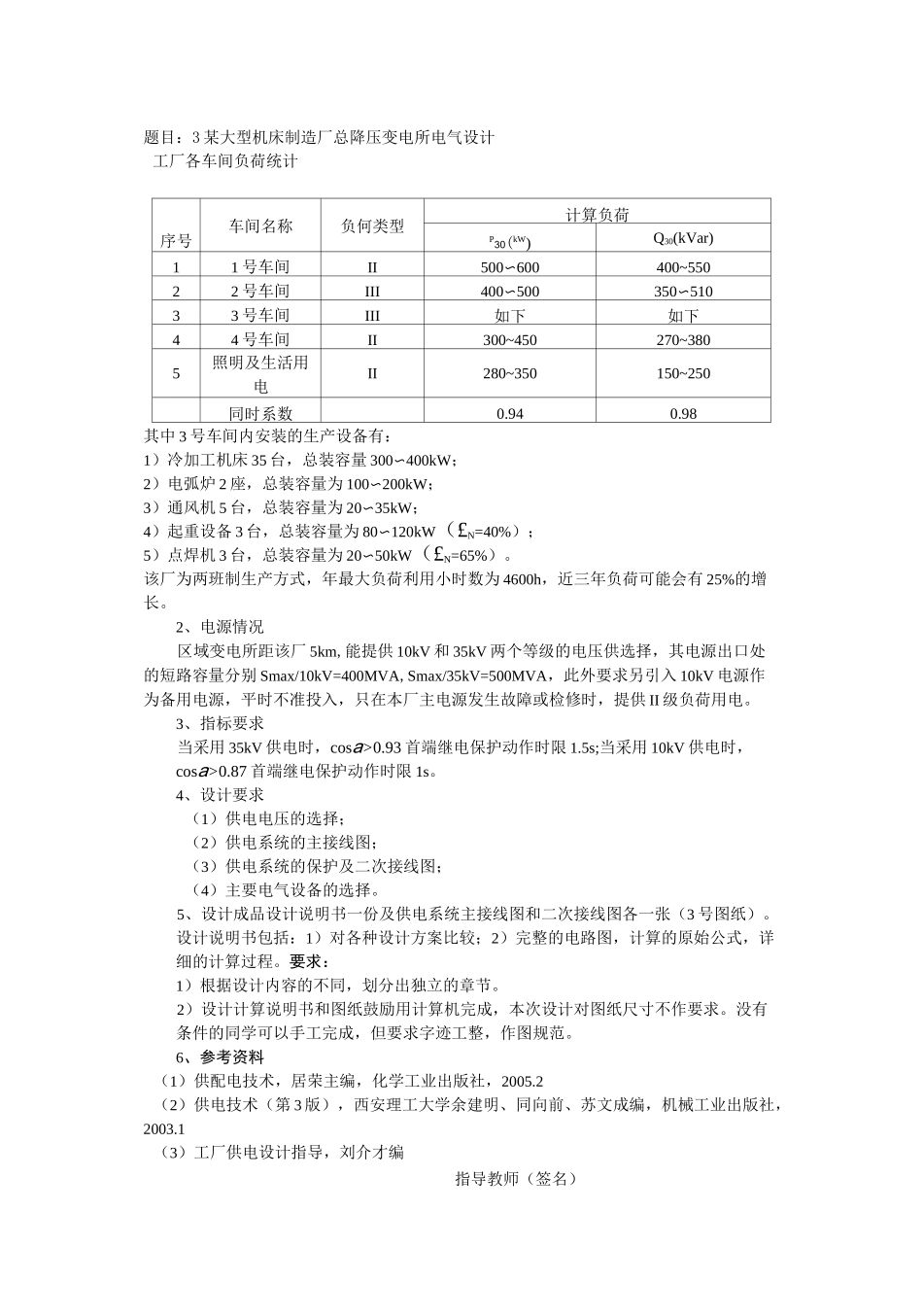

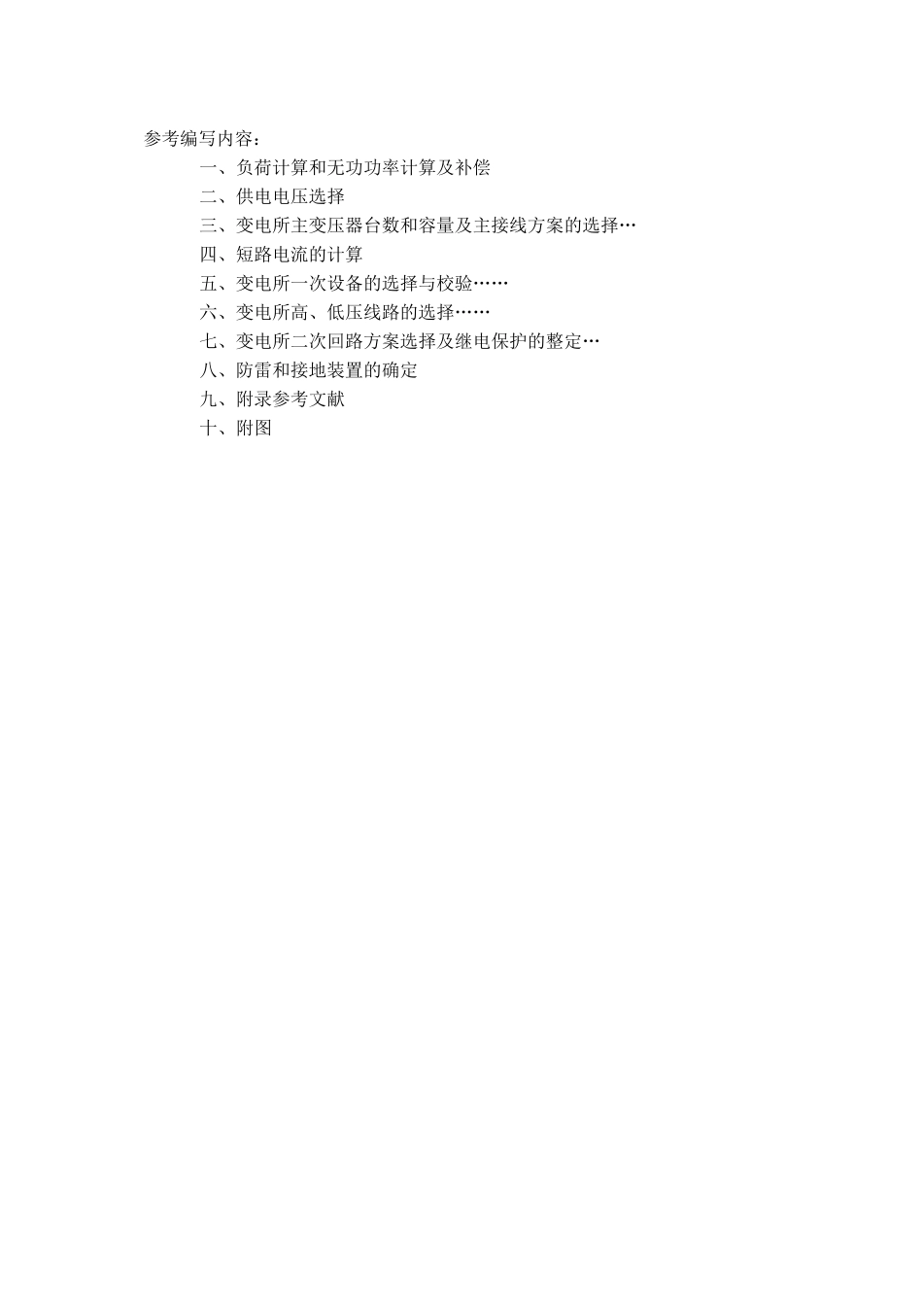

指导教师（签名）题目：3 某大型机床制造厂总降压变电所电气设计工厂各车间负荷统计序号车间名称负何类型计算负荷P30(kW)Q30(kVar)11 号车间II500〜600400~55022 号车间III400〜500350〜51033 号车间III如下如下44 号车间II300~450270~3805照明及生活用电II280~350150~250同时系数0.940.98其中 3 号车间内安装的生产设备有：1）冷加工机床 35 台，总装容量 300〜400kW；2）电弧炉 2 座，总装容量为 100〜200kW；3）通风机 5 台，总装容量为 20〜35kW；4）起重设备 3 台，总装容量为 80〜120kW（£N=40%）；5）点焊机 3 台，总装容量为 20〜50kW（£N=65%）。该厂为两班制生产方式，年最大负荷利用小时数为 4600h，近三年负荷可能会有 25%的增长。2、电源情况区域变电所距该厂 5km,能提供 10kV 和 35kV 两个等级的电压供选择，其电源出口处的短路容量分别 Smax/10kV=400MVA,Smax/35kV=500MVA，此外要求另引入 10kV 电源作为备用电源，平时不准投入，只在本厂主电源发生故障或检修时，提供 II 级负荷用电。3、指标要求当采用 35kV 供电时，cosa>0.93 首端继电保护动作时限 1.5s;当采用 10kV 供电时，cosa>0.87 首端继电保护动作时限 1s。4、设计要求（1）供电电压的选择；（2）供电系统的主接线图；（3）供电系统的保护及二次接线图；（4）主要电气设备的选择。5、设计成品设计说明书一份及供电系统主接线图和二次接线图各一张（3 号图纸）。设计说明书包括：1）对各种设计方案比较；2）完整的电路图，计算的原始公式，详细的计算过程。要求：1）根据设计内容的不同，划分出独立的章节。2）设计计算说明书和图纸鼓励用计算机完成，本次设计对图纸尺寸不作要求。没有条件的同学可以手工完成，但要求字迹工整，作图规范。6、参考资料（1）供配电技术，居荣主编，化学工业出版社，2005.2（2）供电技术（第 3 版），西安理工大学余建明、同向前、苏文成编，机械工业出版社，2003.1（3）工厂供电设计指导，刘介才编参考编写内容：一、负荷计算和无功功率计算及补偿二、供电电压选择三、变电所主变压器台数和容量及主接线方案的选择…四、短路电流的计算五、变电所一次设备的选择与校验……六、变电所高、低压线路的选择……七、变电所二次回路方案选择及继电保护的整定…八、防雷和接地装置的确定九、附录参考文献十、附图旦录L 皐的尊触为曲辛戟算述傥2 供电吐屢庄择次电所壬财器合数就兽量莊播爲B 象曲...
