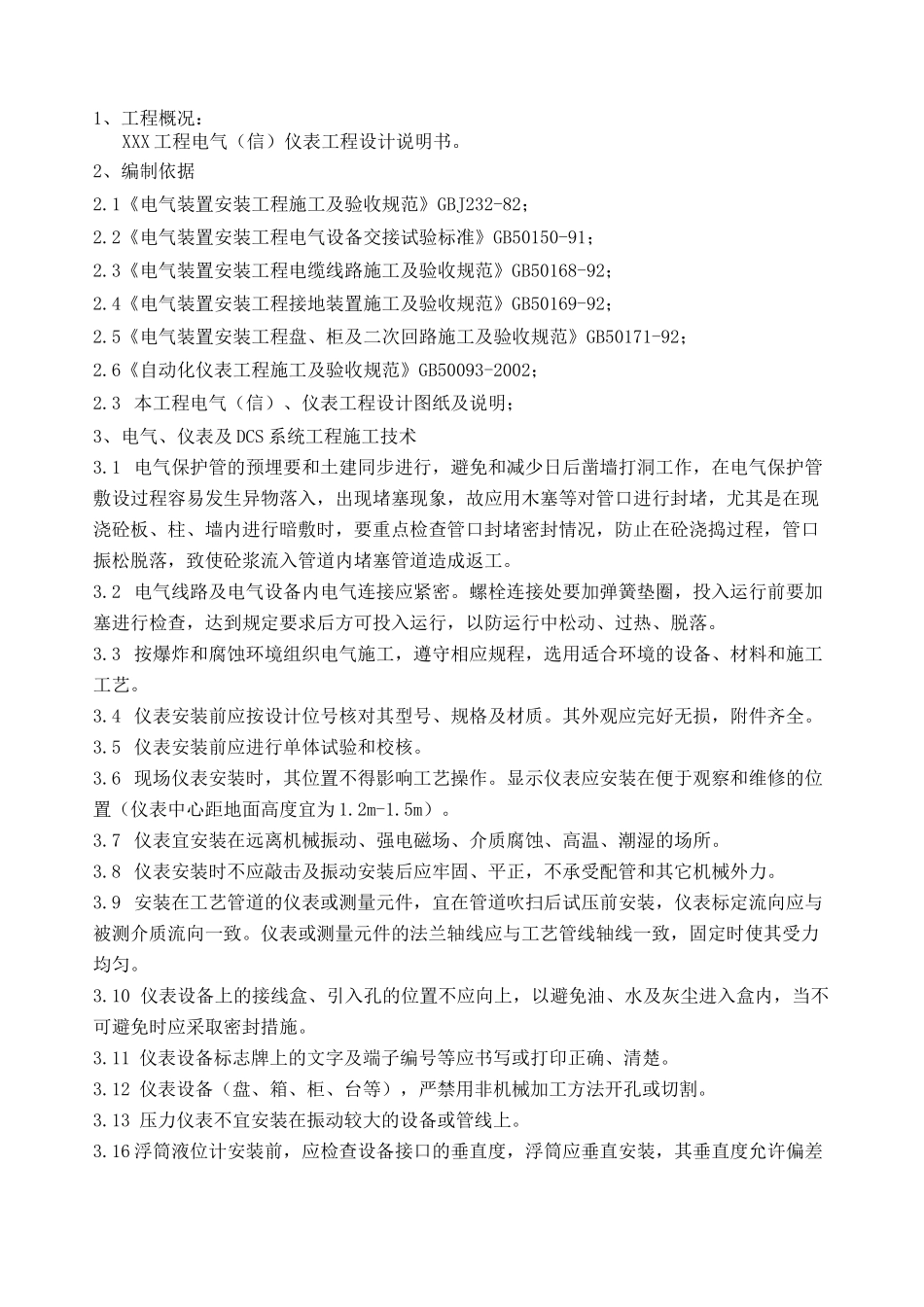

XXX 项目消防泵站工程电气（信）、仪表系统安装及调试施工方案编制：审核：HSE 审核日期：二 0 一二年七月1、工程概况：XXX 工程电气（信）仪表工程设计说明书。2、编制依据2.1《电气装置安装工程施工及验收规范》GBJ232-82；2.2《电气装置安装工程电气设备交接试验标准》GB50150-91；2.3《电气装置安装工程电缆线路施工及验收规范》GB50168-92；2.4《电气装置安装工程接地装置施工及验收规范》GB50169-92；2.5《电气装置安装工程盘、柜及二次回路施工及验收规范》GB50171-92；2.6《自动化仪表工程施工及验收规范》GB50093-2002；2.3 本工程电气（信）、仪表工程设计图纸及说明；3、电气、仪表及 DCS 系统工程施工技术3.1 电气保护管的预埋要和土建同步进行，避免和减少日后凿墙打洞工作，在电气保护管敷设过程容易发生异物落入，出现堵塞现象，故应用木塞等对管口进行封堵，尤其是在现浇砼板、柱、墙内进行暗敷时，要重点检查管口封堵密封情况，防止在砼浇捣过程，管口振松脱落，致使砼浆流入管道内堵塞管道造成返工。3.2 电气线路及电气设备内电气连接应紧密。螺栓连接处要加弹簧垫圈，投入运行前要加塞进行检查，达到规定要求后方可投入运行，以防运行中松动、过热、脱落。3.3 按爆炸和腐蚀环境组织电气施工，遵守相应规程，选用适合环境的设备、材料和施工工艺。3.4 仪表安装前应按设计位号核对其型号、规格及材质。其外观应完好无损，附件齐全。3.5 仪表安装前应进行单体试验和校核。3.6 现场仪表安装时，其位置不得影响工艺操作。显示仪表应安装在便于观察和维修的位置（仪表中心距地面高度宜为 1.2m-1.5m）。3.7 仪表宜安装在远离机械振动、强电磁场、介质腐蚀、高温、潮湿的场所。3.8 仪表安装时不应敲击及振动安装后应牢固、平正，不承受配管和其它机械外力。3.9 安装在工艺管道的仪表或测量元件，宜在管道吹扫后试压前安装，仪表标定流向应与被测介质流向一致。仪表或测量元件的法兰轴线应与工艺管线轴线一致，固定时使其受力均匀。3.10 仪表设备上的接线盒、引入孔的位置不应向上，以避免油、水及灰尘进入盒内，当不可避免时应采取密封措施。3.11 仪表设备标志牌上的文字及端子编号等应书写或打印正确、清楚。3.12 仪表设备（盘、箱、柜、台等），严禁用非机械加工方法开孔或切割。3.13 压力仪表不宜安装在振动较大的设备或管线上。3.16 浮筒液位计安装前，应检查设备接口的垂直度，浮筒应垂直安装，其垂直度允...
