焦炉砌筑及大棚方案

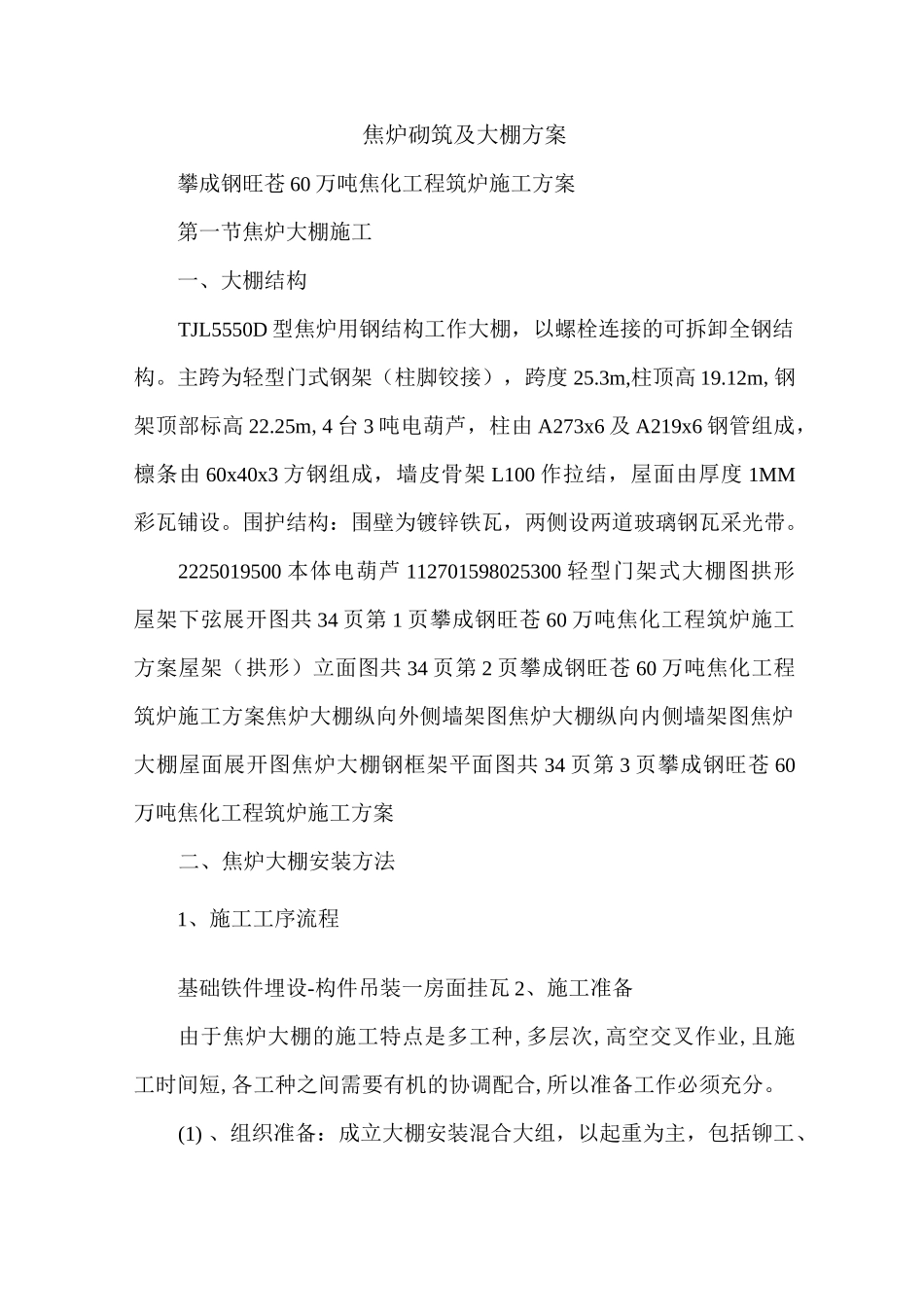

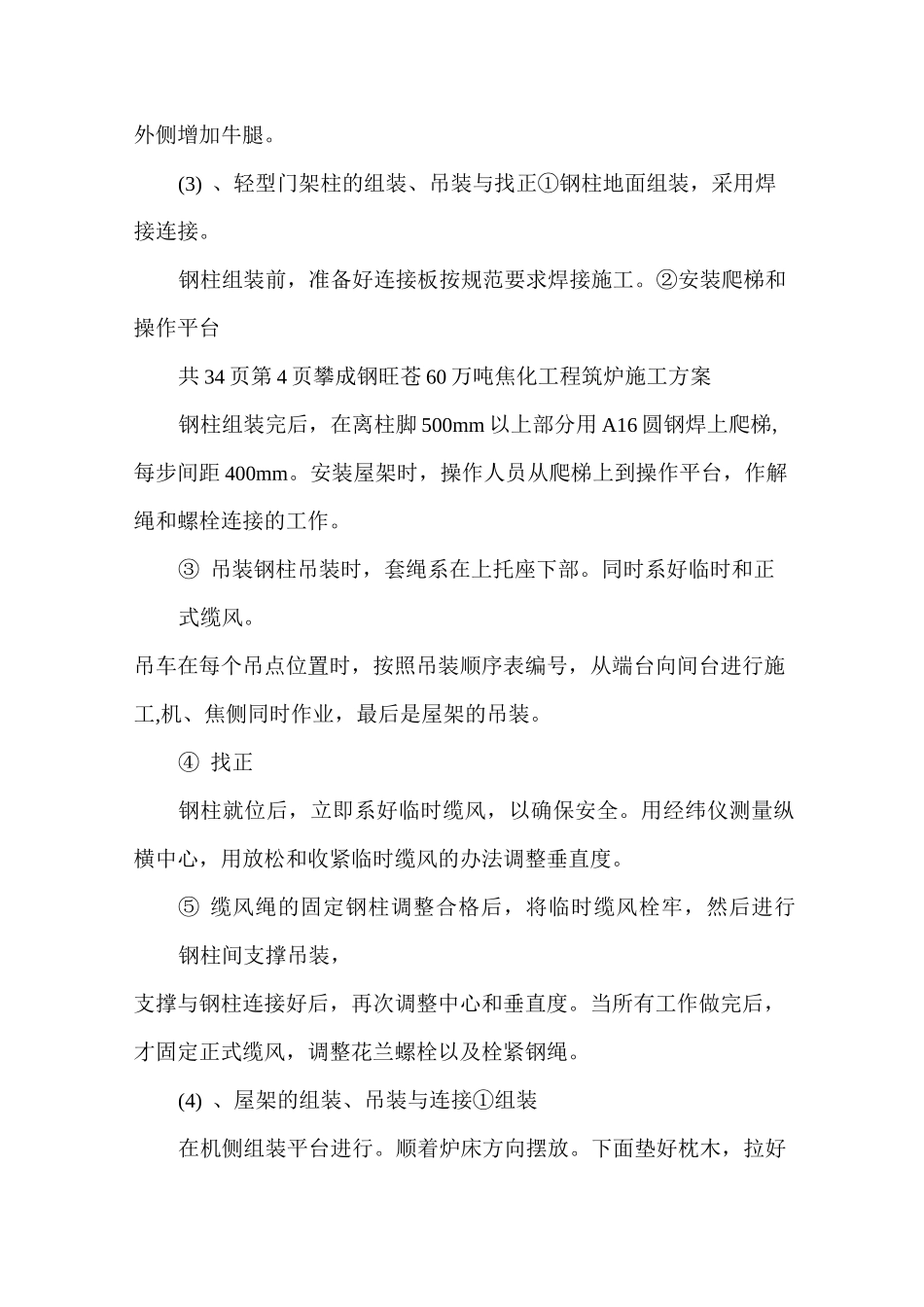

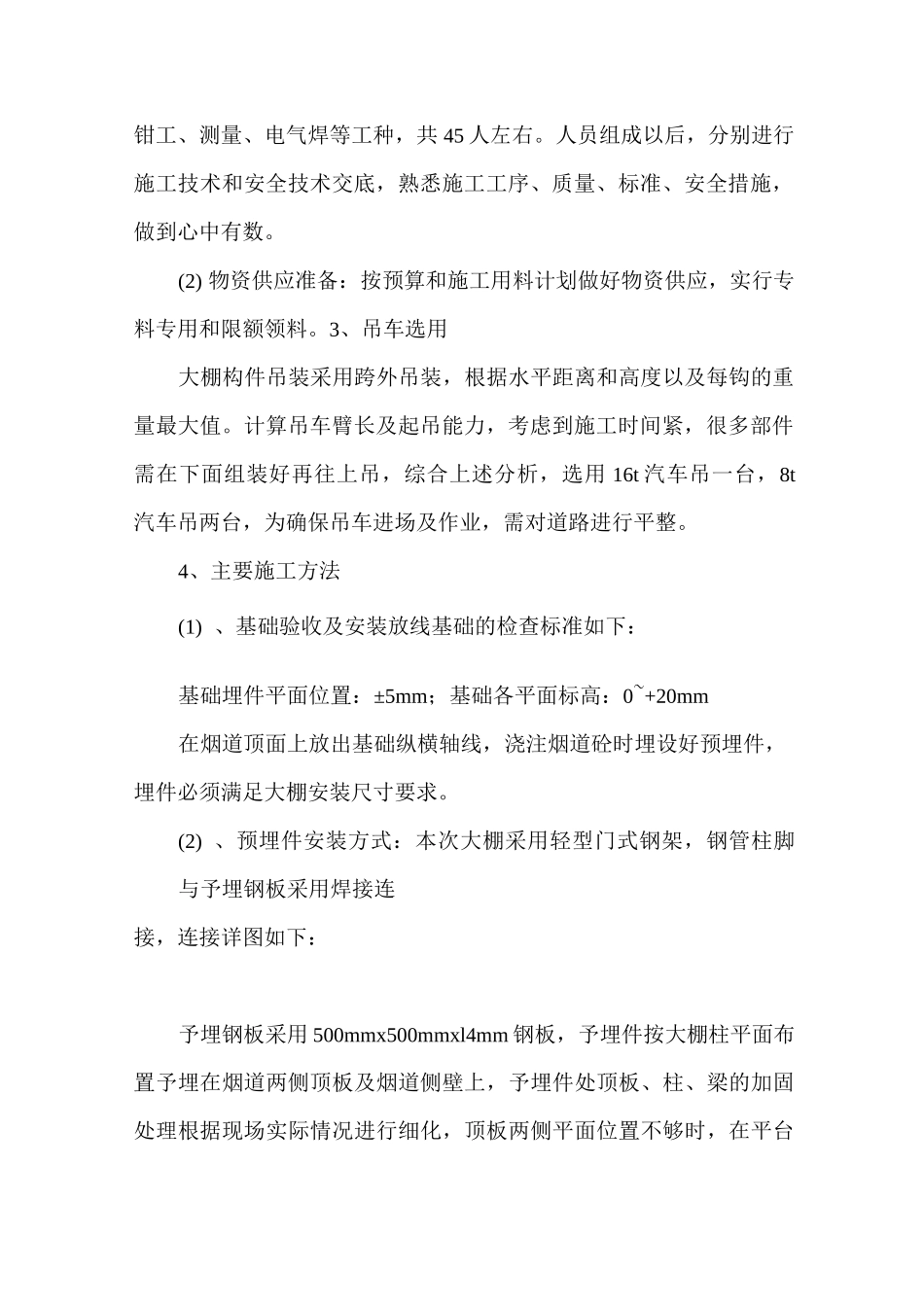

焦炉砌筑及大棚方案攀成钢旺苍 60 万吨焦化工程筑炉施工方案第一节焦炉大棚施工一、大棚结构TJL5550D 型焦炉用钢结构工作大棚，以螺栓连接的可拆卸全钢结构。主跨为轻型门式钢架（柱脚铰接），跨度 25.3m,柱顶高 19.12m,钢架顶部标高 22.25m,4 台 3 吨电葫芦，柱由 A273x6 及 A219x6 钢管组成，檩条由 60x40x3 方钢组成，墙皮骨架 L100 作拉结，屋面由厚度 1MM彩瓦铺设。围护结构：围壁为镀锌铁瓦，两侧设两道玻璃钢瓦采光带。2225019500 本体电葫芦 112701598025300 轻型门架式大棚图拱形屋架下弦展开图共 34 页第 1 页攀成钢旺苍 60 万吨焦化工程筑炉施工方案屋架（拱形）立面图共 34 页第 2 页攀成钢旺苍 60 万吨焦化工程筑炉施工方案焦炉大棚纵向外侧墙架图焦炉大棚纵向内侧墙架图焦炉大棚屋面展开图焦炉大棚钢框架平面图共 34 页第 3 页攀成钢旺苍 60万吨焦化工程筑炉施工方案二、焦炉大棚安装方法1、施工工序流程基础铁件埋设-构件吊装一房面挂瓦 2、施工准备由于焦炉大棚的施工特点是多工种,多层次,高空交叉作业,且施工时间短,各工种之间需要有机的协调配合,所以准备工作必须充分。(1) 、组织准备：成立大棚安装混合大组，以起重为主，包括铆工、钳工、测量、电气焊等工种，共 45 人左右。人员组成以后，分别进行施工技术和安全技术交底，熟悉施工工序、质量、标准、安全措施，做到心中有数。(2) 物资供应准备：按预算和施工用料计划做好物资供应，实行专料专用和限额领料。3、吊车选用大棚构件吊装采用跨外吊装，根据水平距离和高度以及每钩的重量最大值。计算吊车臂长及起吊能力，考虑到施工时间紧，很多部件需在下面组装好再往上吊，综合上述分析，选用 16t 汽车吊一台，8t汽车吊两台，为确保吊车进场及作业，需对道路进行平整。4、主要施工方法(1) 、基础验收及安装放线基础的检查标准如下：基础埋件平面位置：±5mm；基础各平面标高：0~+20mm在烟道顶面上放出基础纵横轴线，浇注烟道砼时埋设好预埋件，埋件必须满足大棚安装尺寸要求。(2) 、预埋件安装方式：本次大棚采用轻型门式钢架，钢管柱脚与予埋钢板采用焊接连接，连接详图如下：予埋钢板采用 500mmx500mmxl4mm 钢板，予埋件按大棚柱平面布置予埋在烟道两侧顶板及烟道侧壁上，予埋件处顶板、柱、梁的加固处理根据现场实际情况进行细化，顶板两侧平面位置不够时，在平台外侧增加牛腿。(3) 、轻型门架柱的组装、吊装与找正①钢...
