炉前快速分析仪说明及使用

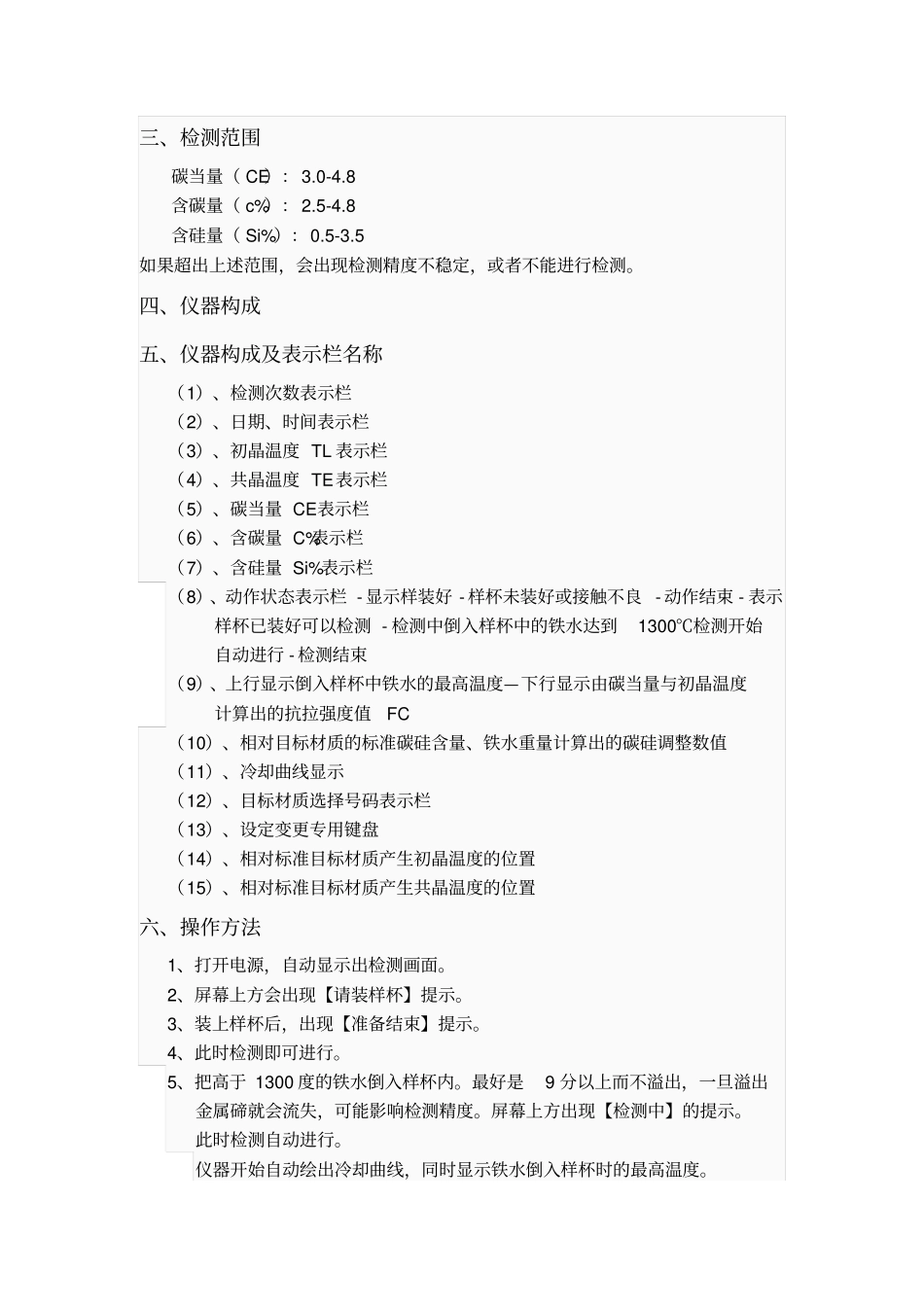

For personal use only in study and research; not for commercial use炉前快速分析仪说明及使用一、原理炉前铁液分析仪是我公司日本总部ォスマン株式会社经过多年研究改进，测量精度更高使用更稳定的最新一代炉前铁水管理仪。铸铁炉前快速热分析技术是以铸铁组织形成过程的凝固温度曲线为被测对象，对凝固温度曲线进行数学分析，得到不同成份下曲线的特征点。 根据预先确认后的数学模型计算出铁水的碳当量（ CE）碳含量（ C%）、硅含量（ si%）等指标的铸铁炉前快速分析技术，测量精度可以达到 CE 0.10、C 0.05%、si 0.10% 是铸铁生产中炉前使用的简洁、快速、准确的仪器。 热分析仪检测时间约为2 分钟，在铁水可等待的时间内完成检测，然后根据自动计算出的增碳剂、硅铁、废钢投放量对铁水成份进行调整，得到合适的铁水成份后进行浇注。仪器采用中国电压220 伏二、主要功能特点1、碳、硅的检测2、碳当量的检测3、球化率、蠕化率判定4、抗拉强度的判定5、目标材质的设定6、自动计算增碳量剂、硅铁、废钢的投放量7、自动绘制碳硅、碳当量、初晶温度共晶温度变化曲线图，接打印机可打印8、数据资料的保存与再现9、接打印机可打印数据、拷贝画面10、摄氏 / 华氏温度的切换11、初晶温度、共晶温度的测定12、内设 20 条检量线， 可根据各工厂铁水的实标情况进行设定，使检测更精确。三、检测范围碳当量（ CE）： 3.0-4.8 含碳量（ c%）： 2.5-4.8 含硅量（ Si%）：0.5-3.5 如果超出上述范围，会出现检测精度不稳定，或者不能进行检测。四、仪器构成五、仪器构成及表示栏名称（1）、检测次数表示栏（2）、日期、时间表示栏（3）、初晶温度 TL 表示栏（4）、共晶温度 TE表示栏（5）、碳当量 CE表示栏（6）、含碳量 C%表示栏（7）、含硅量 Si%表示栏（8）、动作状态表示栏 - 显示样装好 - 样杯未装好或接触不良 - 动作结束 - 表示样杯已装好可以检测 - 检测中倒入样杯中的铁水达到1300℃检测开始自动进行 - 检测结束（9）、上行显示倒入样杯中铁水的最高温度—下行显示由碳当量与初晶温度计算出的抗拉强度值FC （10）、相对目标材质的标准碳硅含量、铁水重量计算出的碳硅调整数值（11）、冷却曲线显示（12）、目标材质选择号码表示栏（13）、设定变更专用键盘（14）、相对标准目标材质产生初晶温度的位置（15）、相对标准目标材质产生共晶温度的位置六、操作方法1、打开电源，自动显示出检测画面...
