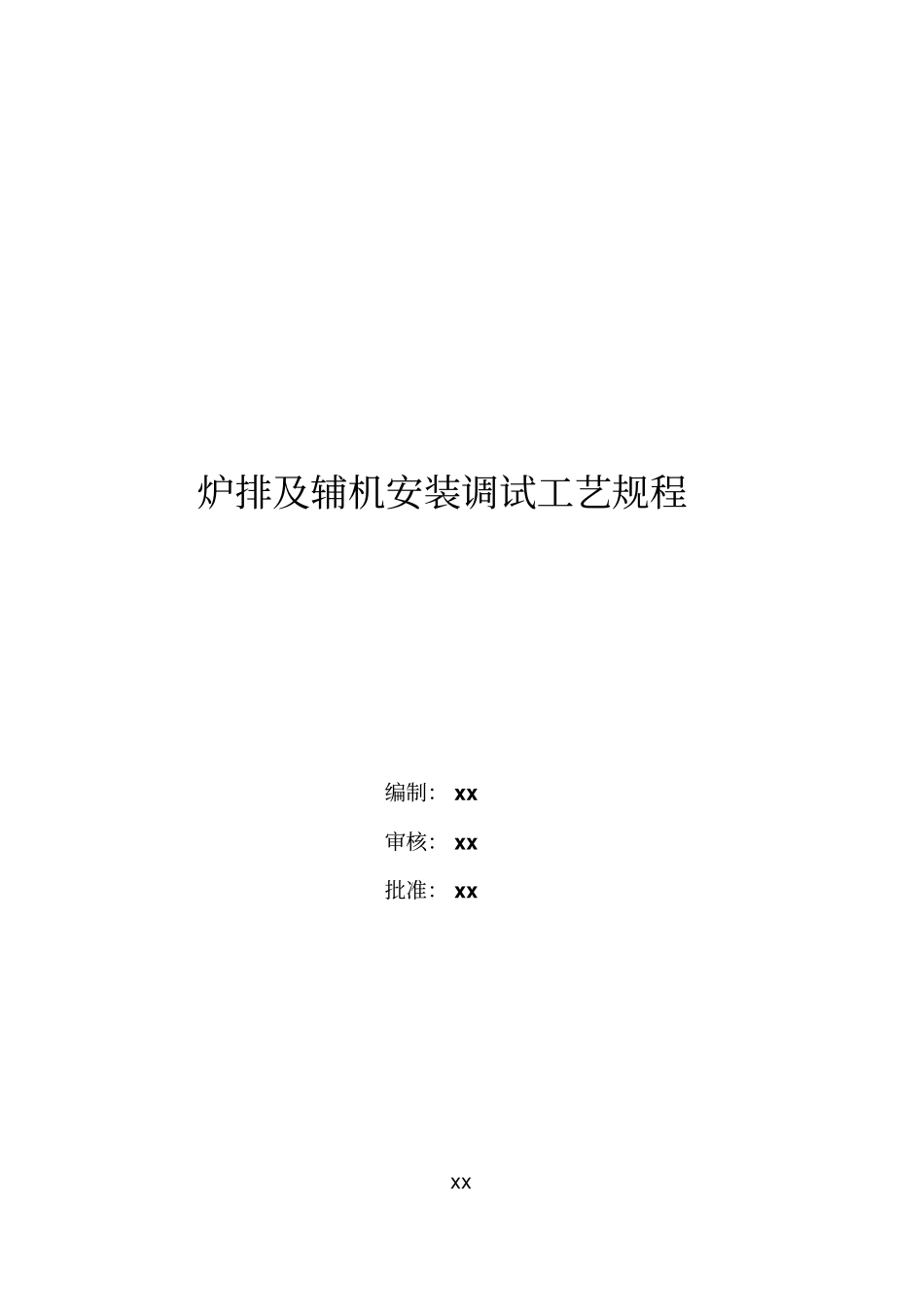

炉排及辅机安装调试工艺规程

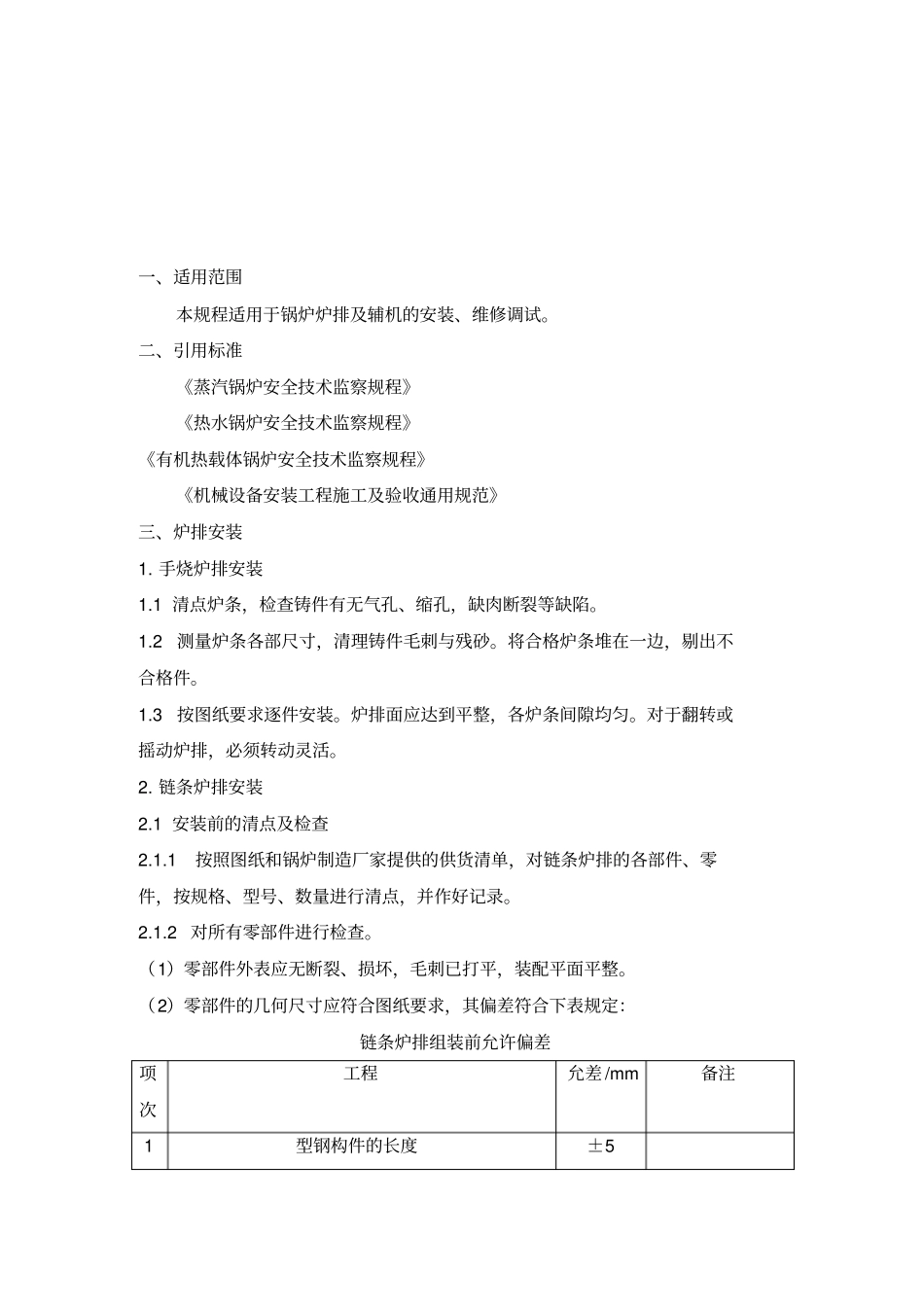

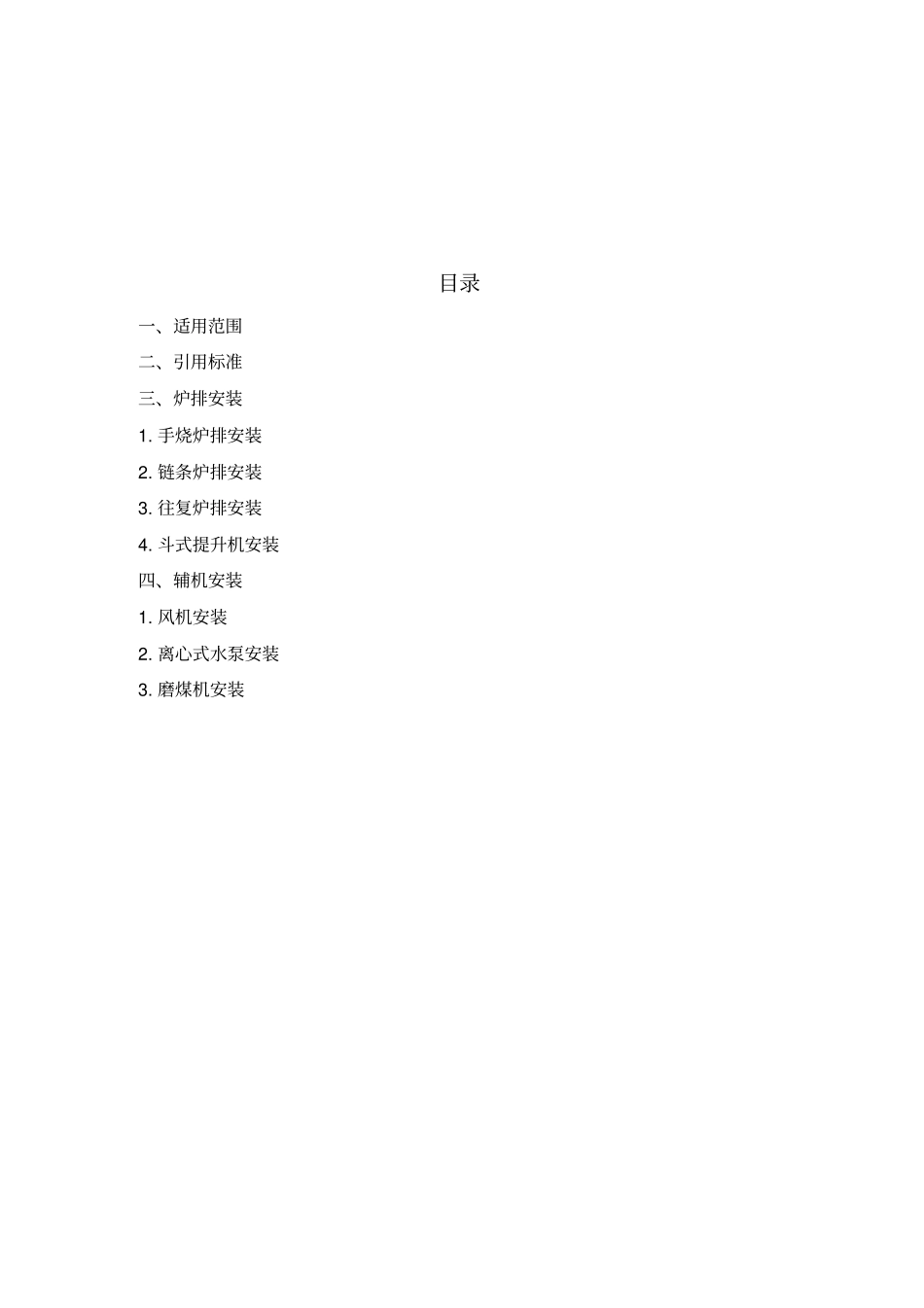

炉排及辅机安装调试工艺规程编制： xx 审核： xx 批准： xx xx目录一、适用范围二、引用标准三、炉排安装1. 手烧炉排安装2. 链条炉排安装3. 往复炉排安装4. 斗式提升机安装四、辅机安装1. 风机安装2. 离心式水泵安装3. 磨煤机安装一、适用范围本规程适用于锅炉炉排及辅机的安装、维修调试。二、引用标准《蒸汽锅炉安全技术监察规程》《热水锅炉安全技术监察规程》《有机热载体锅炉安全技术监察规程》《机械设备安装工程施工及验收通用规范》三、炉排安装1. 手烧炉排安装1.1 清点炉条，检查铸件有无气孔、缩孔，缺肉断裂等缺陷。1.2测量炉条各部尺寸，清理铸件毛刺与残砂。将合格炉条堆在一边，剔出不合格件。1.3按图纸要求逐件安装。炉排面应达到平整，各炉条间隙均匀。对于翻转或摇动炉排，必须转动灵活。2. 链条炉排安装2.1 安装前的清点及检查2.1.1按照图纸和锅炉制造厂家提供的供货清单，对链条炉排的各部件、零件，按规格、型号、数量进行清点，并作好记录。2.1.2 对所有零部件进行检查。（1）零部件外表应无断裂、损坏，毛刺已打平，装配平面平整。（2）零部件的几何尺寸应符合图纸要求，其偏差符合下表规定：链条炉排组装前允许偏差项次工程允差 /mm 备注1 型钢构件的长度±5 2 型钢构件的弯曲度每 M 全长1 10 3 各链轮与轴中点（轴的长度方向）间的距离1-3 中间的链轮为a，端部为 b，a的偏差≤ 1，b的偏差≤ 3 4 各链轮对应的齿应在与轴平行的同一条直线上3 齿尖错位 Δ ≤3 5 链轮与轴的配合程度紧密6 链轮与轴配合应紧密7 主动轴、从动轴应校直8 炉排片节距应选配9 炉排边片侧面与侧密封板侧面应平整A、按公差要求确定最大与最小尺寸，并制作样板，凡符合样板间尺寸的为合格件，否则单独存放。B、对炉排构架前后轴及链轮的装配偏差采用拉尺和拉钢丝线的方法进行检查，轴上的链条轮间的距离a、b 之差应≤± 2mm。同一轴上链轮的齿尖应在同一轴线上，其前后偏差应≤ 3mm。C、组合后的链条在冷态拉紧状态下长度与设计尺寸的偏差应≤±20mm。D、各链条的总长度，在冷态拉紧下，偏差应≤8mm。2.1.3以上各项清点及检查应会同建设单位代表共同进行，合格后，办理验收手续。2.2 链条炉排的安装2.2.1 基础划线及处理A、检查土建基础的强度和几何尺寸是否符合图纸要求。预埋件是否齐全正确，如偏差过大，需按要求进行处理。B、由锅炉纵、横基准中心线引出炉排前、后轴中心线及两侧墙板中心线。由...
