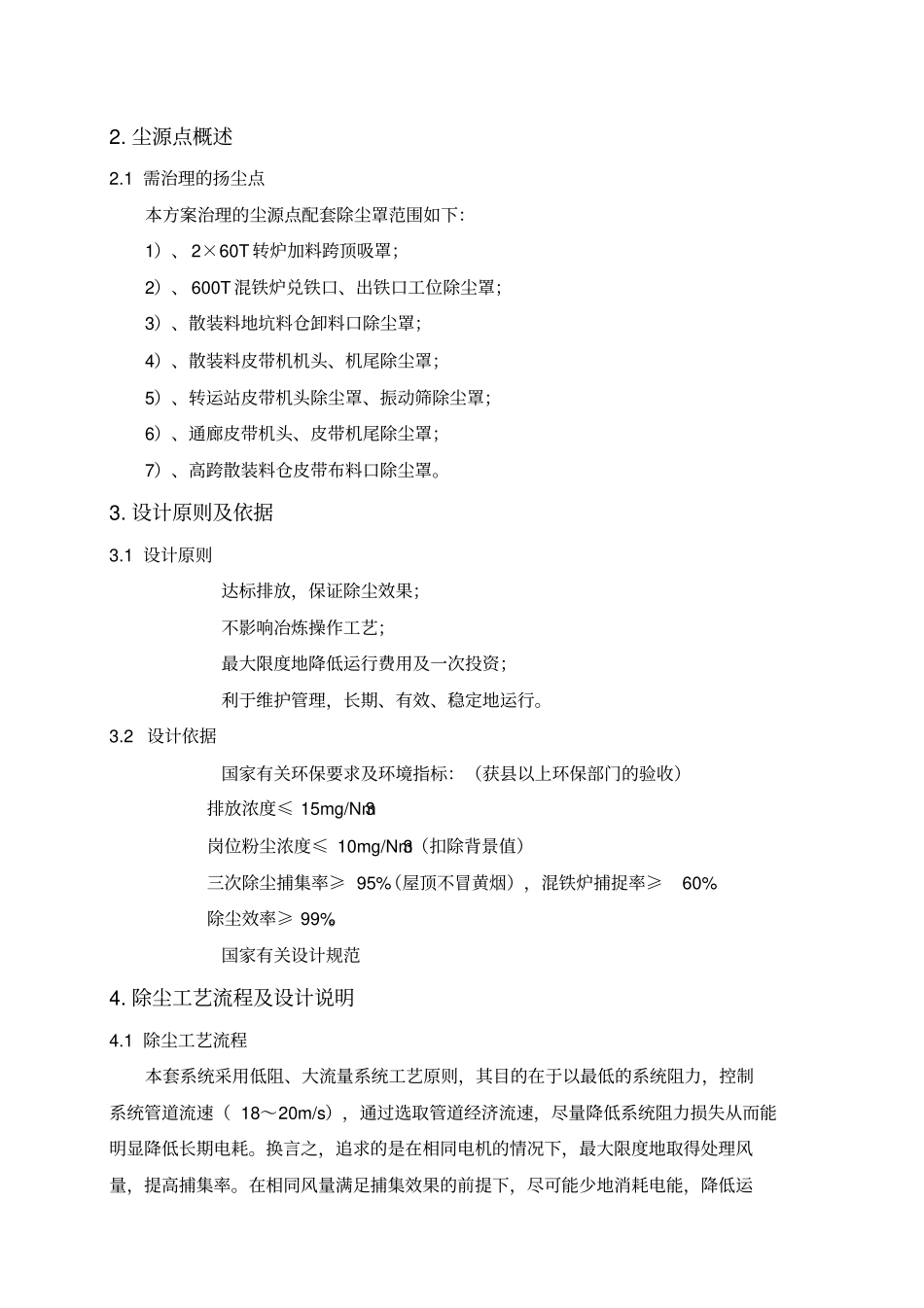

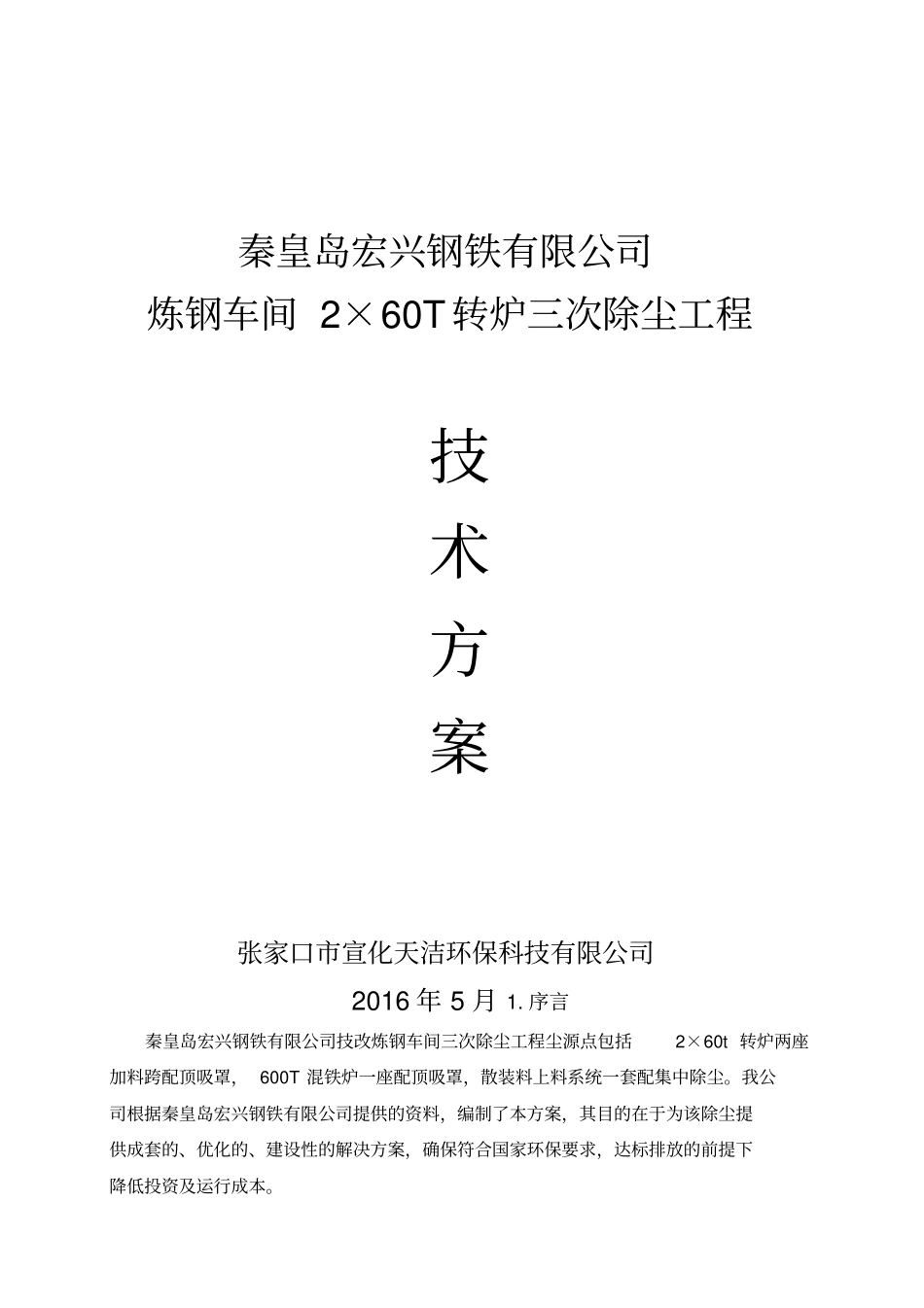

秦皇岛宏兴钢铁有限公司炼钢车间 2×60T转炉三次除尘工程技术方案张家口市宣化天洁环保科技有限公司2016 年 5 月 1. 序言秦皇岛宏兴钢铁有限公司技改炼钢车间三次除尘工程尘源点包括2×60t 转炉两座加料跨配顶吸罩， 600T 混铁炉一座配顶吸罩，散装料上料系统一套配集中除尘。我公司根据秦皇岛宏兴钢铁有限公司提供的资料，编制了本方案，其目的在于为该除尘提供成套的、优化的、建设性的解决方案，确保符合国家环保要求，达标排放的前提下降低投资及运行成本。2. 尘源点概述2.1 需治理的扬尘点本方案治理的尘源点配套除尘罩范围如下：1）、 2×60T 转炉加料跨顶吸罩；2）、 600T 混铁炉兑铁口、出铁口工位除尘罩；3）、散装料地坑料仓卸料口除尘罩；4）、散装料皮带机机头、机尾除尘罩；5）、转运站皮带机头除尘罩、振动筛除尘罩；6）、通廊皮带机头、皮带机尾除尘罩；7）、高跨散装料仓皮带布料口除尘罩。3. 设计原则及依据3.1 设计原则达标排放，保证除尘效果；不影响冶炼操作工艺；最大限度地降低运行费用及一次投资；利于维护管理，长期、有效、稳定地运行。3.2 设计依据国家有关环保要求及环境指标：（获县以上环保部门的验收）排放浓度≤ 15mg/Nm3岗位粉尘浓度≤ 10mg/Nm3（扣除背景值）三次除尘捕集率≥ 95%（屋顶不冒黄烟），混铁炉捕捉率≥60% 除尘效率≥ 99%。国家有关设计规范4. 除尘工艺流程及设计说明4.1 除尘工艺流程本套系统采用低阻、大流量系统工艺原则，其目的在于以最低的系统阻力，控制系统管道流速（ 18～20m/s），通过选取管道经济流速，尽量降低系统阻力损失从而能明显降低长期电耗。换言之，追求的是在相同电机的情况下，最大限度地取得处理风量，提高捕集率。在相同风量满足捕集效果的前提下，尽可能少地消耗电能，降低运行费，并合理组织烟气，使系统长期、可靠、稳定地运行在既不烧滤袋又不易于结露的中温状态。烟气捕集是本系统的关键所在，设备其生产工艺不同、设备布置各异，因此，选用何种捕集罩型式成为本次方案的重点。4.2 除尘罩设计说明1）、 2×60T 转炉加料跨顶吸罩： 60T转炉的烟尘基本处于持续产生过程，大量高温烟气受热膨胀和特抬升力影响从炉前二次除尘罩逃逸冲上加料跨车间顶部，由于现有车间全部密封，烟气淤积在车间顶部无法流通，必须在尘源上方利用现有厂房结构设置高悬伞形罩，捕集加料和兑铁水以及冶炼过程产生的三次烟气，被捕集的烟气通过系统管网汇合后进入低...
