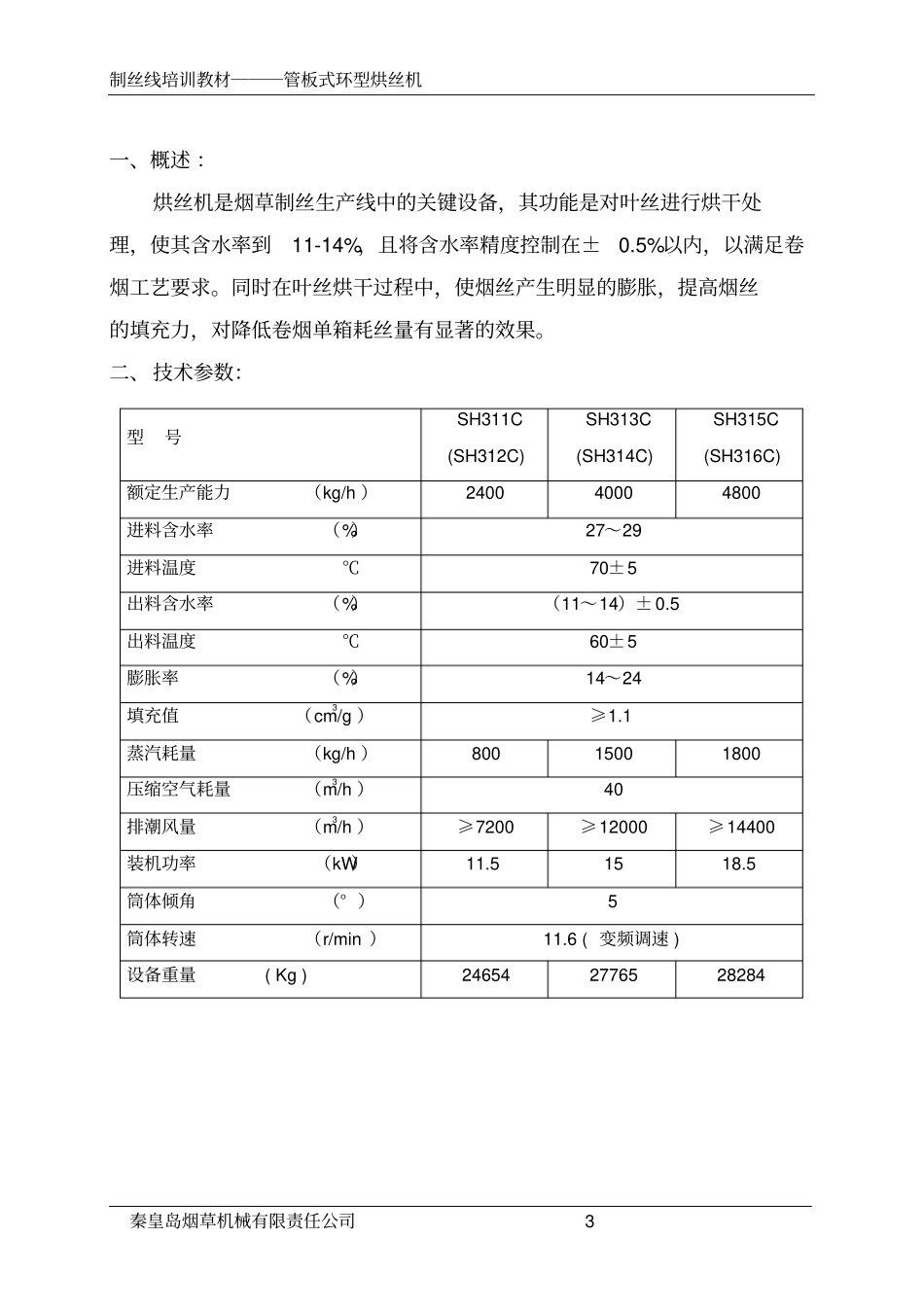

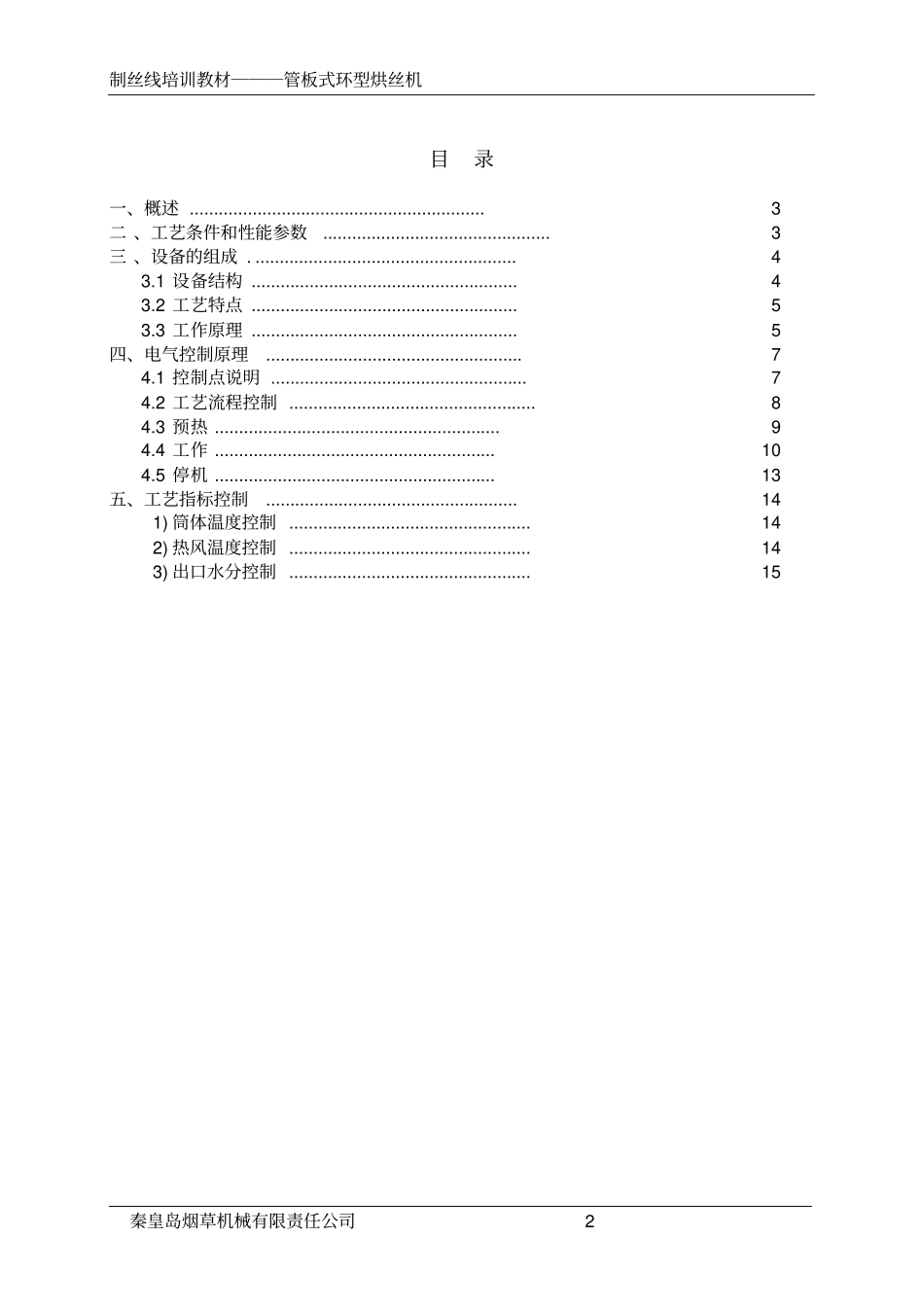

制丝线培训教材―――管板式环型烘丝机秦皇岛烟草机械有限责任公司 1 管板式环形烘丝机电气控制部分培训讲义秦皇岛烟草机械有限责任公司制丝线培训教材―――管板式环型烘丝机秦皇岛烟草机械有限责任公司 2 目录一、概述 ............................................................. 3二 、工艺条件和性能参数............................................... 3三 、设备的组成 . ...................................................... 43.1 设备结构 ....................................................... 4 3.2 工艺特点 ....................................................... 5 3.3 工作原理 ....................................................... 5 四、电气控制原理..................................................... 74.1 控制点说明 ..................................................... 7 4.2 工艺流程控制 ................................................... 8 4.3 预热 ........................................................... 9 4.4 工作 .......................................................... 10 4.5 停机 .......................................................... 13 五、工艺指标控制.................................................... 14 1) 筒体温度控制 .................................................. 14 2) 热风温度控制 .................................................. 14 3) 出口水分控制 .................................................. 15 制丝线培训教材―――管板式环型烘丝机秦皇岛烟草机械有限责任公司 3 一、概述 :烘丝机是烟草制丝生产线中的关键设备,其功能是对叶丝进行烘干处理,使其含水率到11-14%,且将含水率精度控制在±0.5%以内,以满足卷烟工艺要求。同时在叶丝烘干过程中,使烟丝产生明显的膨胀,提高烟丝的填充力,对降低卷烟单箱耗丝量有显著的效果。二、技术参数:型号SH311C (SH312C) SH313C (SH314C) SH315C (SH316C) 额定生产能力(kg/h )2400 4000 4800 进料含水率(%)27~29 进料温度℃70±5 出料含水率(%)(11~14)± 0.5 出料温度℃60±5 膨胀率(%)14~24 填充值(cm3/g )≥1.1 蒸汽耗量(kg/h )800 1500 1800 压缩空气耗...
