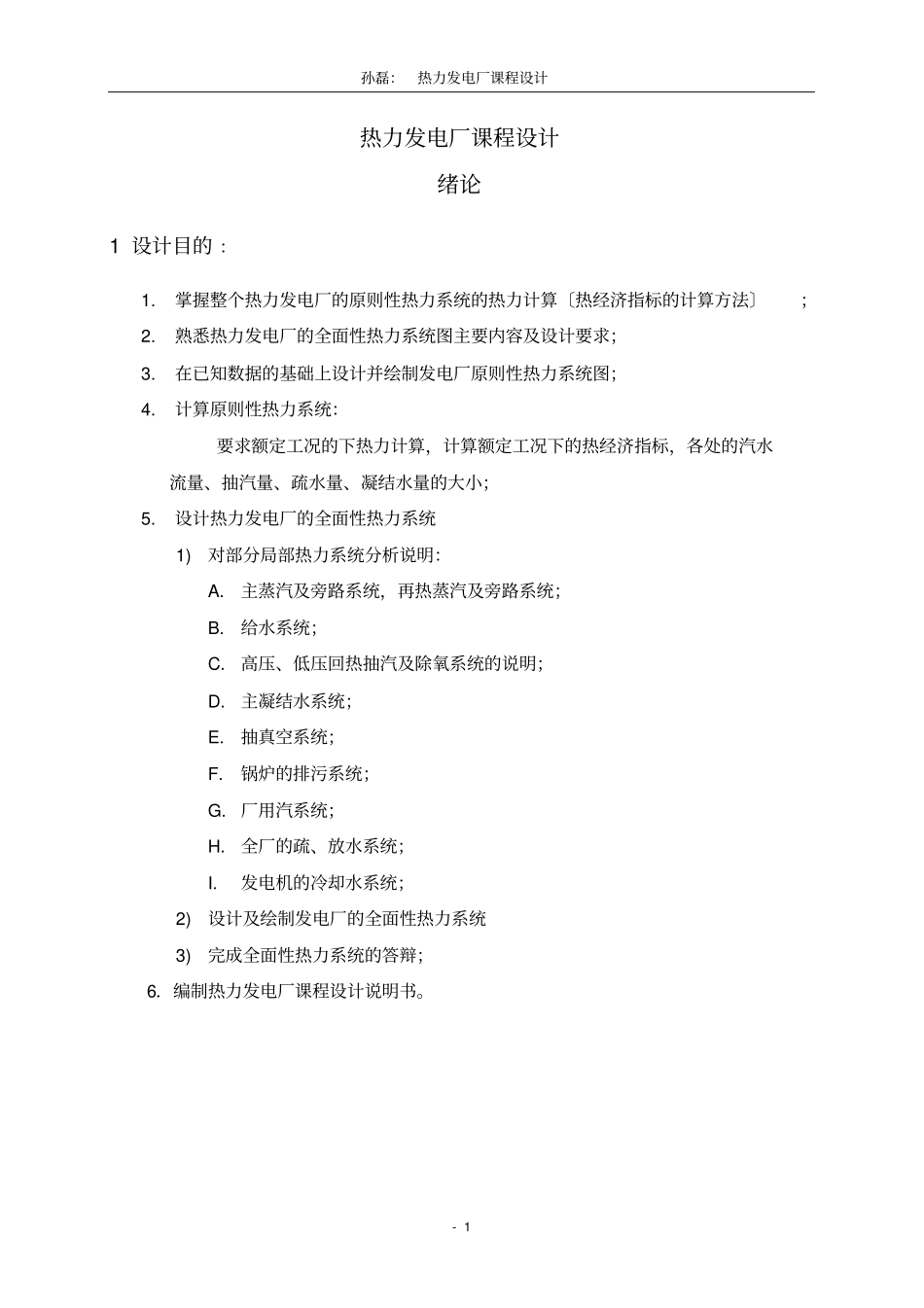

孙磊：热力发电厂课程设计- 1 热力发电厂课程设计绪论1 设计目的 ：1.掌握整个热力发电厂的原则性热力系统的热力计算〔热经济指标的计算方法〕；2.熟悉热力发电厂的全面性热力系统图主要内容及设计要求；3.在已知数据的基础上设计并绘制发电厂原则性热力系统图；4.计算原则性热力系统：要求额定工况的下热力计算，计算额定工况下的热经济指标，各处的汽水流量、抽汽量、疏水量、凝结水量的大小；5.设计热力发电厂的全面性热力系统1)对部分局部热力系统分析说明：A.主蒸汽及旁路系统，再热蒸汽及旁路系统；B.给水系统；C.高压、低压回热抽汽及除氧系统的说明；D.主凝结水系统；E.抽真空系统；F.锅炉的排污系统；G.厂用汽系统；H.全厂的疏、放水系统；I.发电机的冷却水系统；2)设计及绘制发电厂的全面性热力系统3)完成全面性热力系统的答辩；6．编制热力发电厂课程设计说明书。孙磊：热力发电厂课程设计- 2 主机的选择 1 汽轮机的选择（1） 汽轮机型式：〔由课程设计任务书及电厂型式确定〕凝汽式机组38/538 （2） 单机容量选择： 300MW 2 锅炉的选择〔1〕锅炉型式及容量： 〔根据锅炉是汽轮机的匹配选择〕DG-1000/16.67-1 强制循环汽包炉锅炉额定蒸发量为1000t/h. 〔2〕锅炉参数：锅炉过热器出口额定蒸汽压力宜为汽轮机额定进汽压力的105%，过热器出口额定蒸汽温度宜比汽轮机进汽温度高5℃。冷段再热蒸汽管道、再热器、热段再热蒸汽管道额定工况下的压力降，分别为汽轮机额定工况高压缸排汽压力的2%、4.0%、2.0%，再热器出口额定蒸汽温度宜比汽轮机中压缸额定进汽温度高5℃。原则性热力系统 : 凝汽式发电厂的热力系统由锅炉本体汽水系统、汽轮机本体热水系统、 机炉间的连接管道系统和全厂公用汽水系统四部分组成。锅炉本体汽水系统主要包括锅炉本体的汽水循环系统，主蒸汽及再热蒸汽〔一、二次蒸汽〕的减温水系统、给水调节控制回路，及锅炉排污水和疏放水系统等。汽轮机本体热力系统主要包括汽轮机面式回热加热器〔不含除氧器〕系统、凝汽系统、汽封系统、本体疏放水系统。机炉间的连接系统主要包括主蒸汽系统，低、高温再热蒸汽系统和给水系统〔包括除氧器〕等。再热式机组还有旁路系统。全厂公用汽水系统主要包括机炉特殊需要的用汽、启动用汽、燃油加热、采暖供汽、生水和软化水加热系统、烟气脱硫的烟气蒸汽加热系统等。新建电厂还有启动锅炉向公用蒸汽部分供汽的系统。因此，发电厂原则性热力系统主要由锅炉、 汽轮机和...
