热工基础试验指导书与试验报告中英文版

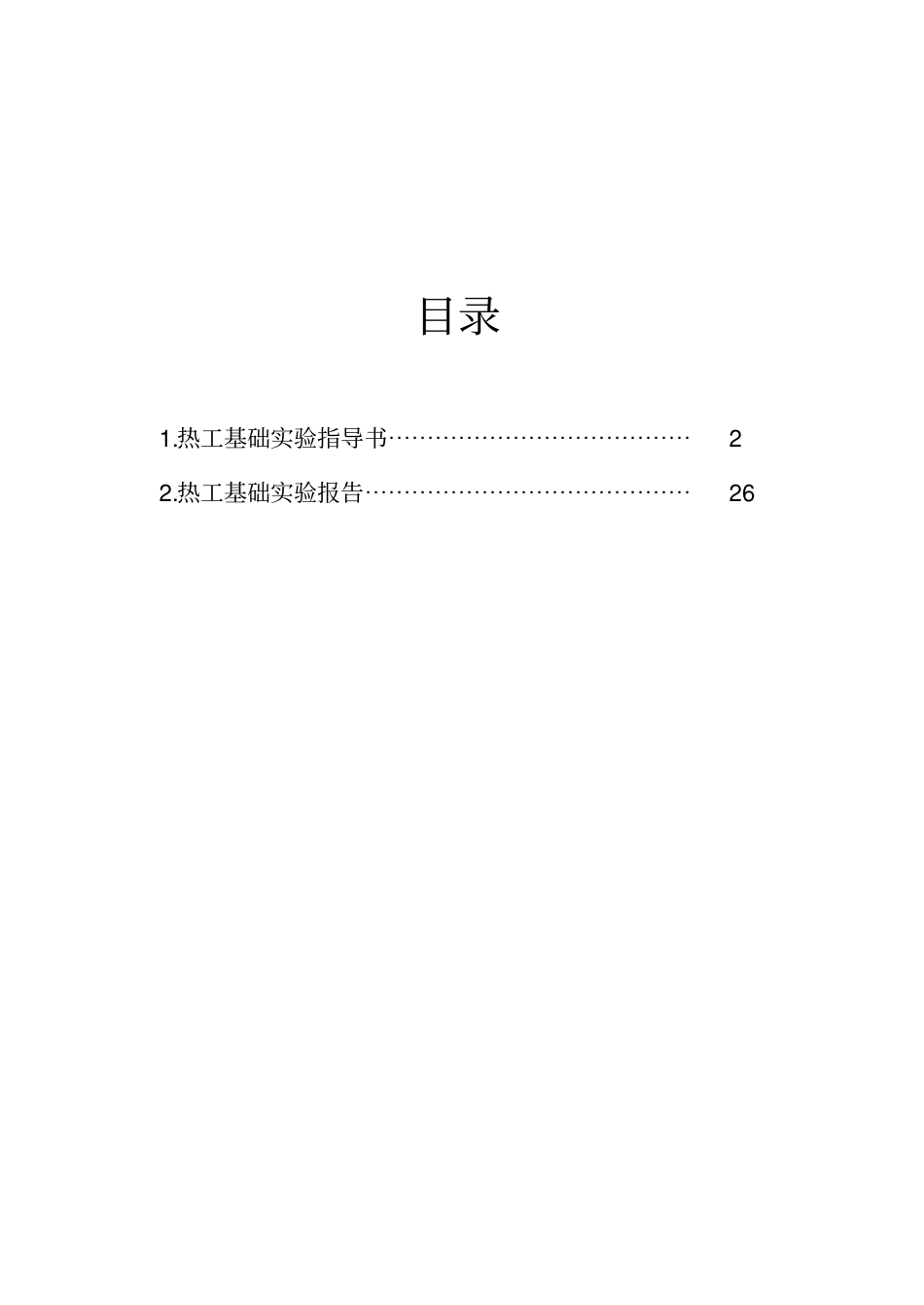

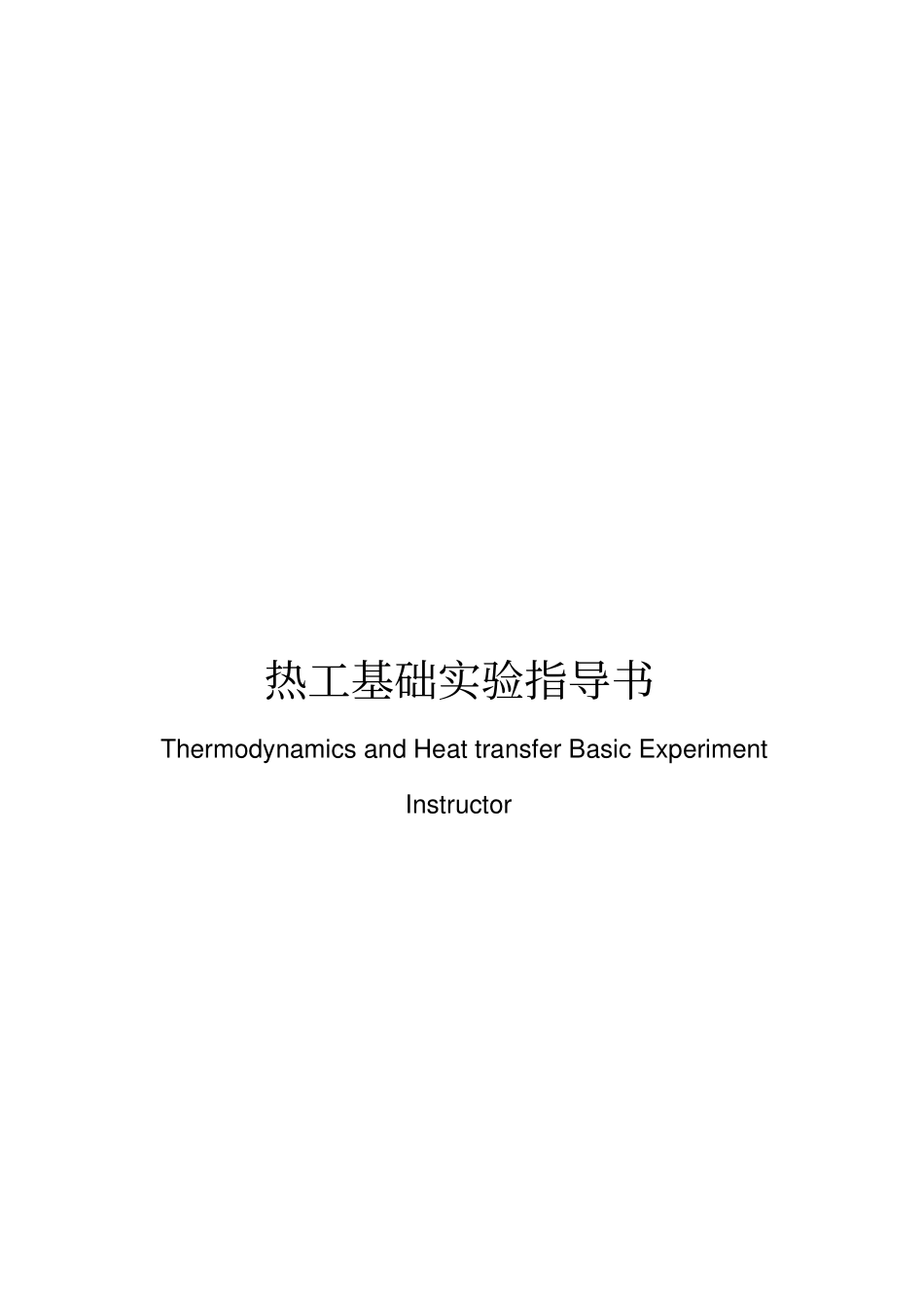

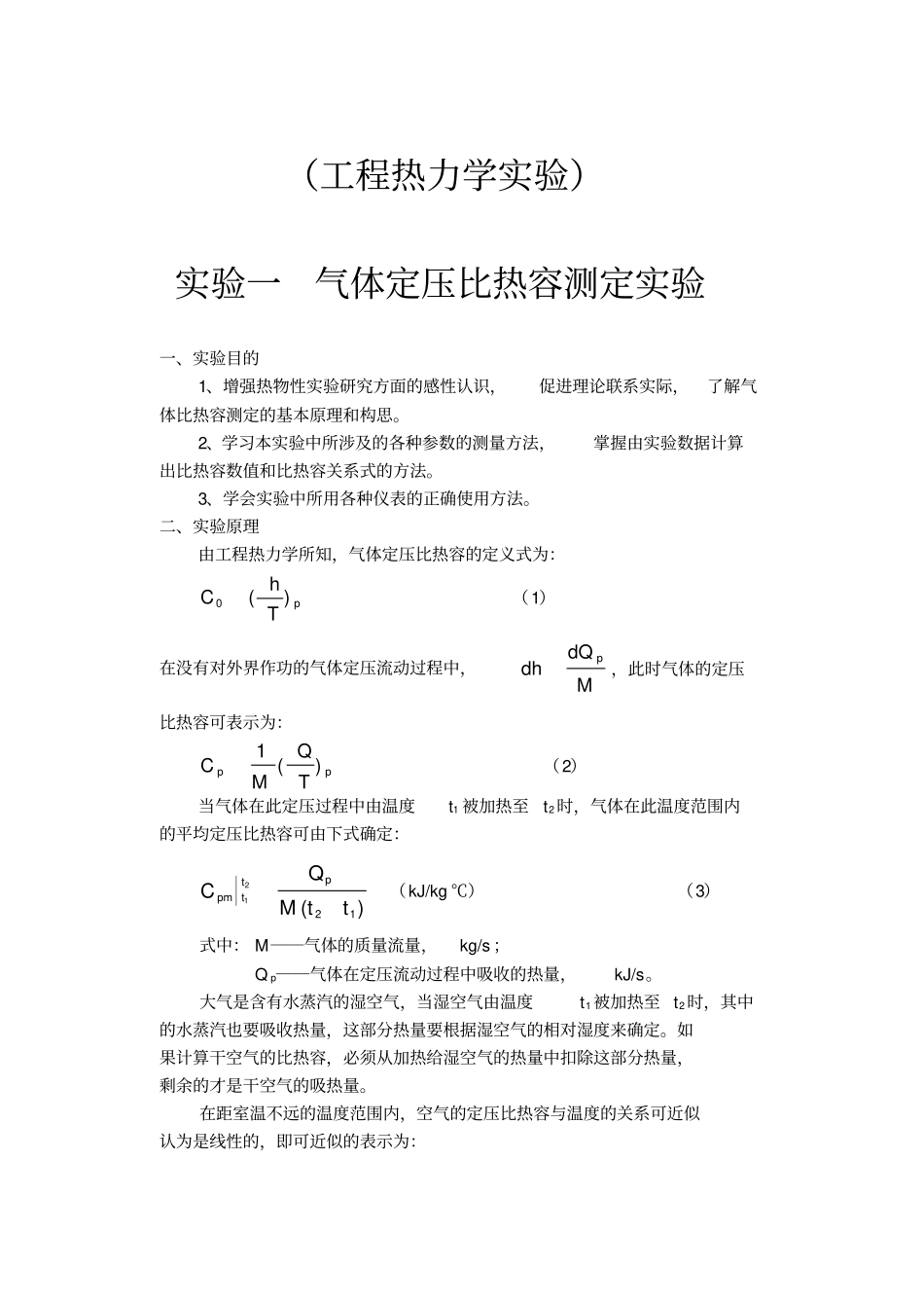

目录1.热工基础实验指导书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.热工基础实验报告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26热工基础实验指导书Thermodynamics and Heat transfer Basic Experiment Instructor（工程热力学实验）实验一气体定压比热容测定实验一、实验目的1、增强热物性实验研究方面的感性认识，促进理论联系实际，了解气体比热容测定的基本原理和构思。2、学习本实验中所涉及的各种参数的测量方法，掌握由实验数据计算出比热容数值和比热容关系式的方法。3、学会实验中所用各种仪表的正确使用方法。二、实验原理由工程热力学所知，气体定压比热容的定义式为：pThC)(0（1）在没有对外界作功的气体定压流动过程中，MdQdhp，此时气体的定压比热容可表示为：ppTQMC)(1（2）当气体在此定压过程中由温度t1 被加热至t2时，气体在此温度范围内的平均定压比热容可由下式确定：)(1221ttMQCpttpm（kJ/kg ℃）（3）式中： M――气体的质量流量，kg/s ；Q p――气体在定压流动过程中吸收的热量，kJ/s。大气是含有水蒸汽的湿空气，当湿空气由温度t1被加热至 t2时，其中的水蒸汽也要吸收热量，这部分热量要根据湿空气的相对湿度来确定。如果计算干空气的比热容，必须从加热给湿空气的热量中扣除这部分热量，剩余的才是干空气的吸热量。在距室温不远的温度范围内，空气的定压比热容与温度的关系可近似认为是线性的，即可近似的表示为：Cp=A+Bt （4）由 t1 加热到 t2 的平均定压比热容则为：mttpmBtAttBAdtttBtAC221122121（5）这说明，此时气体的平均比热容等于平均温度t m=(t 1+t 2)/2 时的定压比热容， 因此， 可以对某一气体在n 个不同的平均温度tmi 下测出其定压比热容 Cpmi ，然后根据最小二乘法原理。确定A、B：222)(mimimipmimipmimitnttCtCtA（6）22)(mimipmimimimitntCtnCtB（7）从而便可得到比热容的实验关系式。三、实验设备1、空气（或其它气体）由风机经流量计送入比热容仪本体，经加热、均流、旋流、混流、测温后流出。气体流量由节流阀控制，气体出口温度由输入电加热器的电压调节。2、该比热容仪可测量300℃以下气体的定压比热容四、实验步骤1、按图 1 所示接好电源线和测量仪表。经指导教师认可后接通电源，将选择所需的出口温度计插入混流网的凹槽中。2、小心取下流量计上的温度计。开动风机，调节流阀，使流量保持在预定值附近，测出流量计出口处的干球温度ta和湿球温度t w。3、将温度计入回原位，调节流量，使它...
