热工基础试验指导书讲解

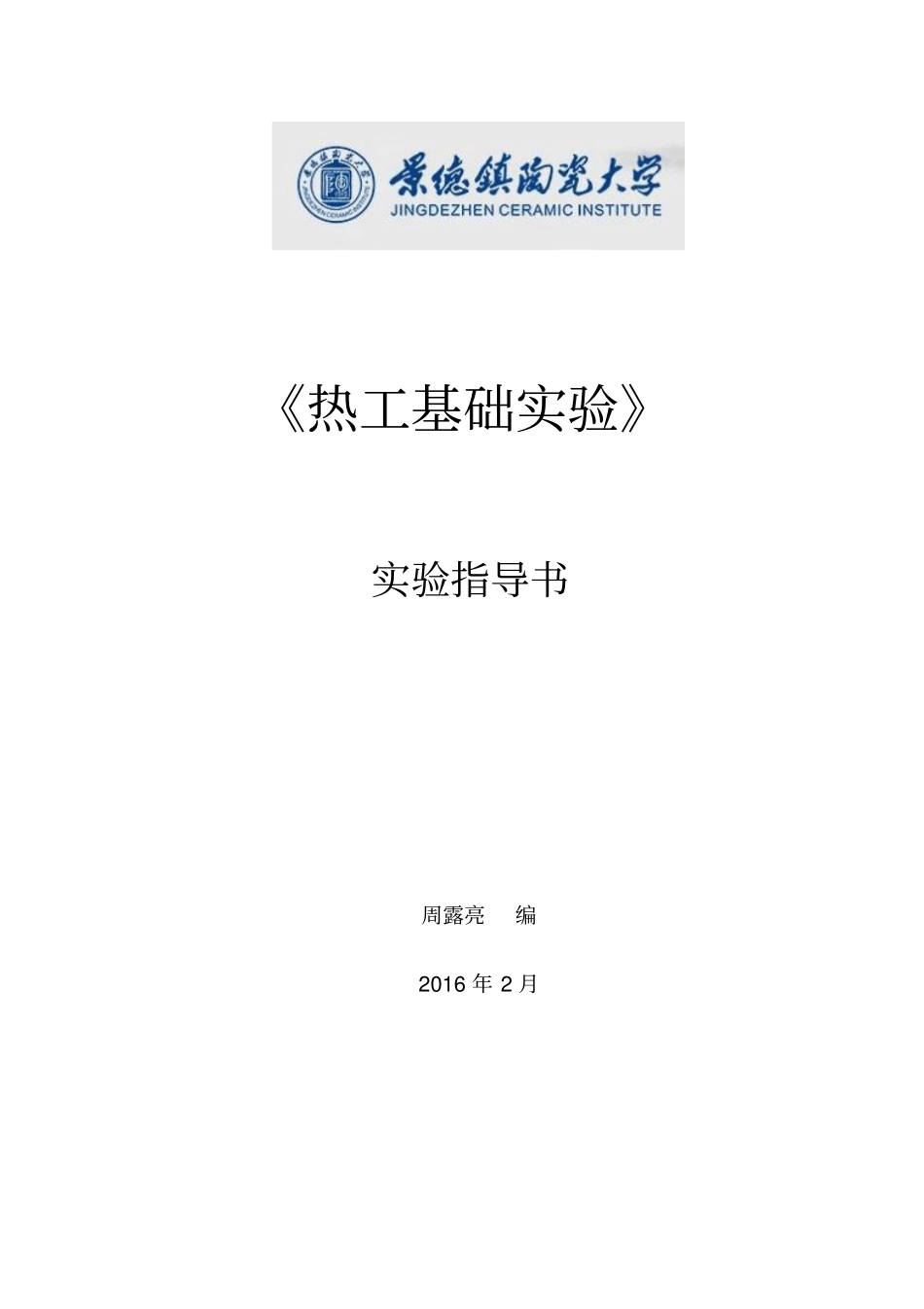

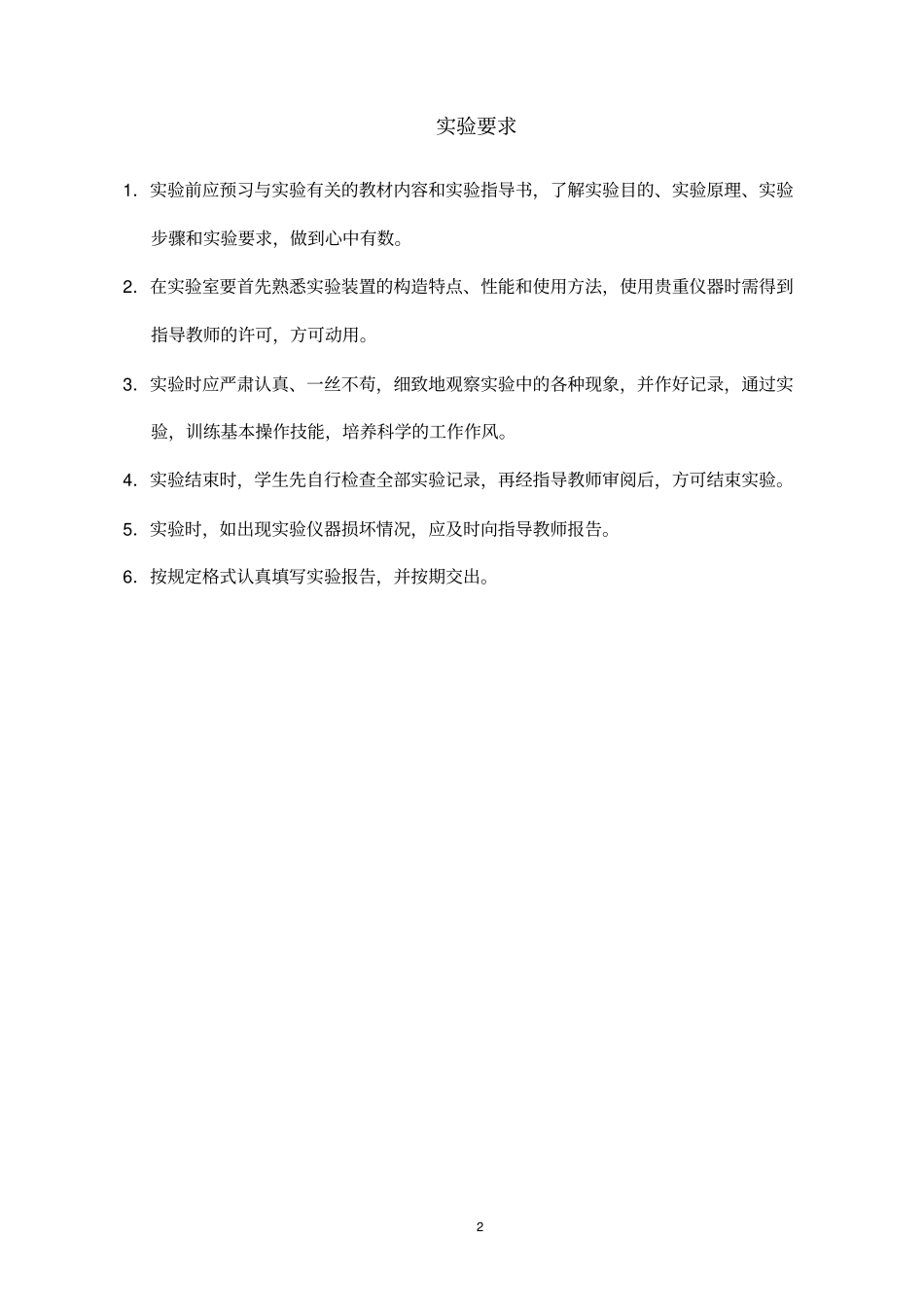

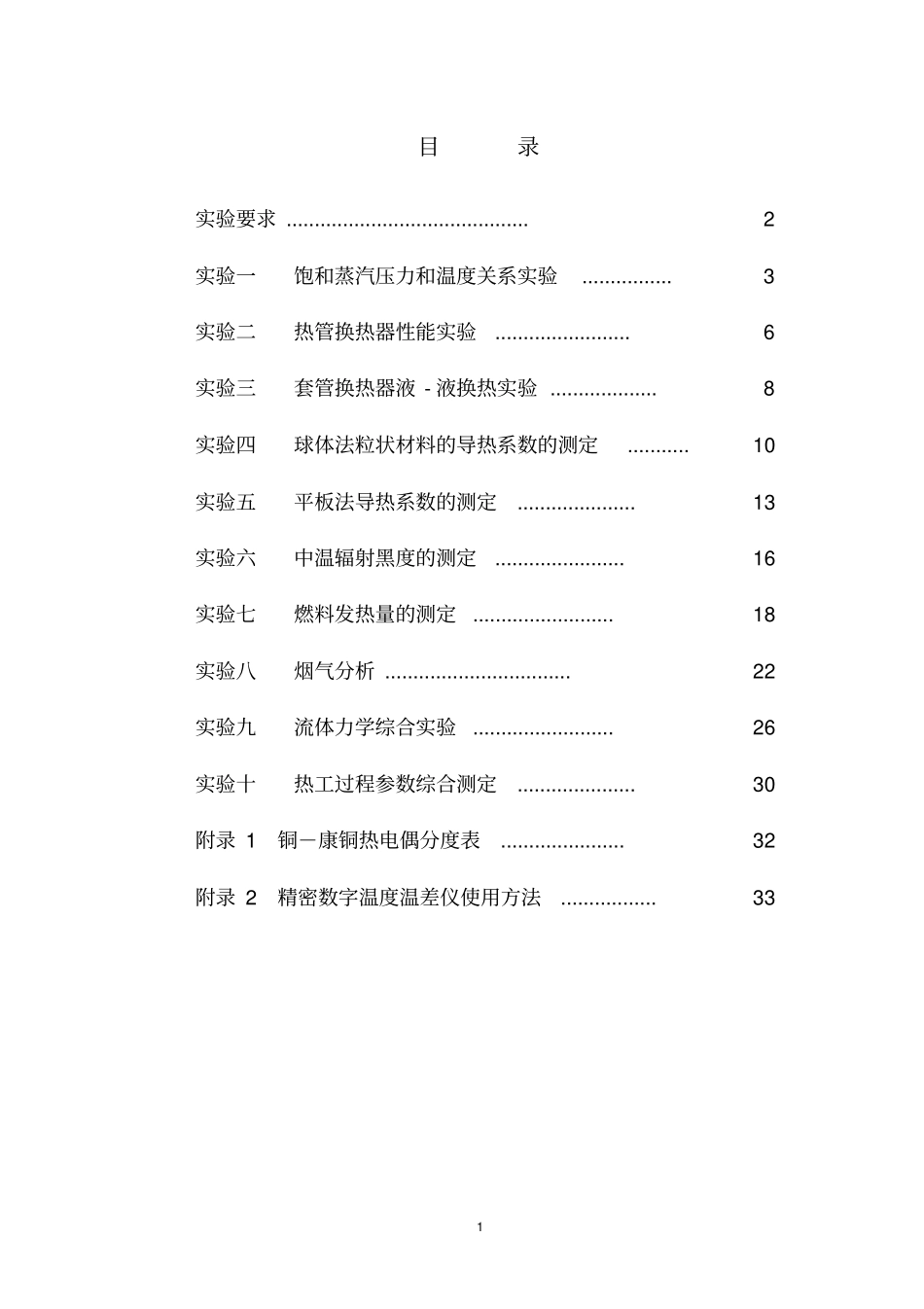

《热工基础实验》实验指导书周露亮编2016 年 2 月1 目录实验要求 ........................................... 2实验一饱和蒸汽压力和温度关系实验................ 3实验二热管换热器性能实验........................ 6实验三套管换热器液 - 液换热实验 ................... 8实验四球体法粒状材料的导热系数的测定........... 10实验五平板法导热系数的测定..................... 13实验六中温辐射黑度的测定....................... 16实验七燃料发热量的测定......................... 18实验八烟气分析 ................................. 22实验九流体力学综合实验......................... 26实验十热工过程参数综合测定..................... 30附录 1 铜－康铜热电偶分度表 ...................... 32附录 2 精密数字温度温差仪使用方法................. 332 实验要求1．实验前应预习与实验有关的教材内容和实验指导书，了解实验目的、实验原理、实验步骤和实验要求，做到心中有数。2．在实验室要首先熟悉实验装置的构造特点、性能和使用方法，使用贵重仪器时需得到指导教师的许可，方可动用。3．实验时应严肃认真、一丝不苟，细致地观察实验中的各种现象，并作好记录，通过实验，训练基本操作技能，培养科学的工作作风。4．实验结束时，学生先自行检查全部实验记录，再经指导教师审阅后，方可结束实验。5．实验时，如出现实验仪器损坏情况，应及时向指导教师报告。6．按规定格式认真填写实验报告，并按期交出。3 实验一饱和蒸汽压力和温度关系实验一、实验目的1、通过观察饱和蒸汽压力和温度变化的关系，加深对饱和状态的理解，从而树立液体温度达到对应于液面压力的饱和温度时，沸腾便会发生的基本概念。2、通过对实验数据的整理，掌握饱和蒸汽p— t 关系图表的编制方法。3、观察小容积的饱和沸腾现象。二、实验设备本实验使用 <可视性饱和蒸汽压力和温度关系实验仪（Ι Ι Ι 型） >。实验装置主要由加热密封容器（产生饱和蒸汽）、电接点压力表（0.1 —— 0—— 1.5MPa）、调压器（ 0—— 220V）、图 1 电压表（图中未示出）、水银温度计（0—— 220℃）、测温管（管底注入少量机油，用来传递和均匀温度）和透明玻璃窗等组成（参见图1）。采用电接点压力表的目的，在于使用中能限制压力的意外升高，起到安全保护作用。三、实验方法和步骤1.熟悉实验装置的工作原理、性能和使用方法。...
