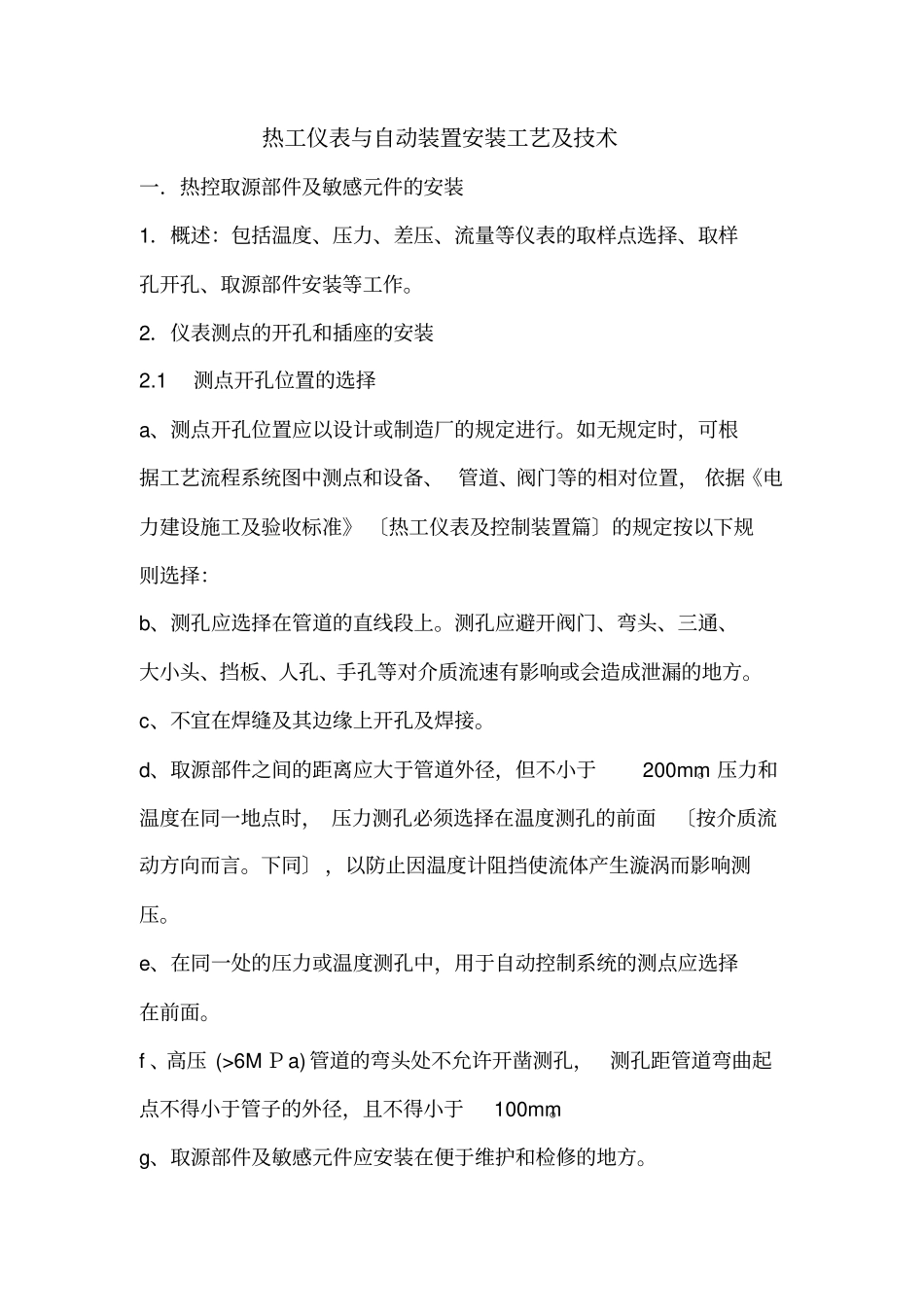

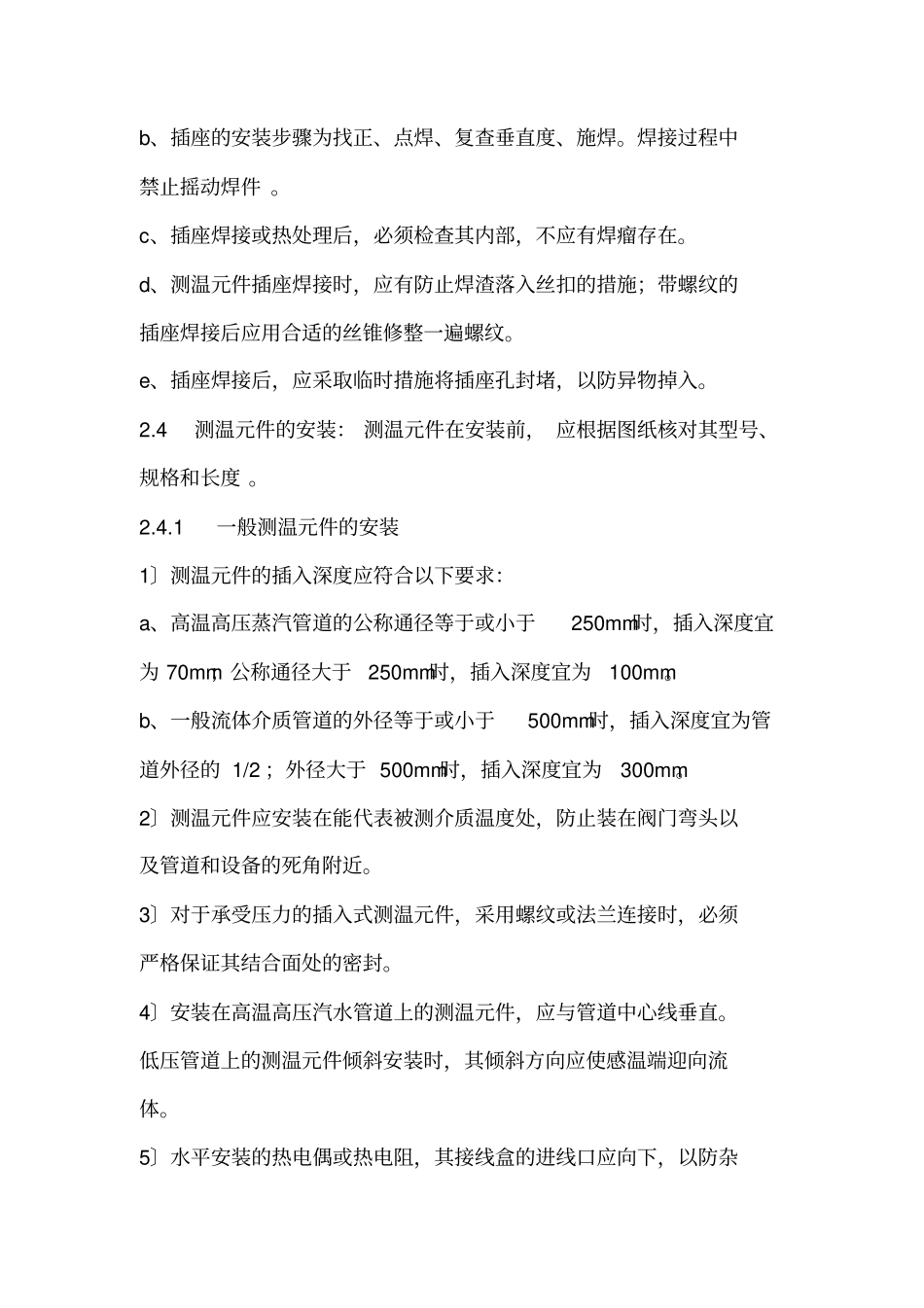

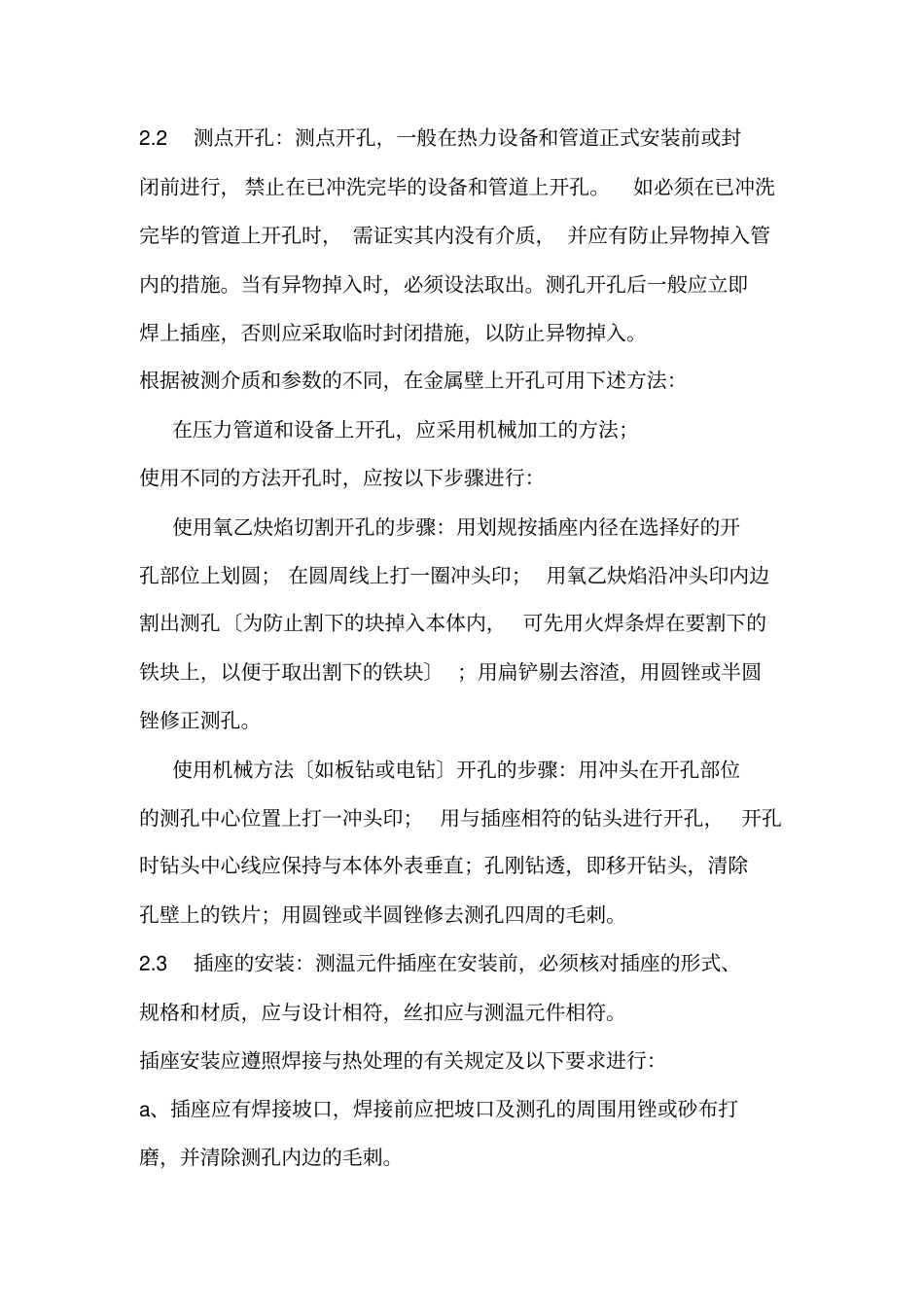

热工仪表与自动装置安装工艺及技术一．热控取源部件及敏感元件的安装1．概述：包括温度、压力、差压、流量等仪表的取样点选择、取样孔开孔、取源部件安装等工作。2．仪表测点的开孔和插座的安装2.1 测点开孔位置的选择a、测点开孔位置应以设计或制造厂的规定进行。如无规定时，可根据工艺流程系统图中测点和设备、 管道、阀门等的相对位置， 依据《电力建设施工及验收标准》 〔热工仪表及控制装置篇〕的规定按以下规则选择：b、测孔应选择在管道的直线段上。测孔应避开阀门、弯头、三通、大小头、挡板、人孔、手孔等对介质流速有影响或会造成泄漏的地方。c、不宜在焊缝及其边缘上开孔及焊接。d、取源部件之间的距离应大于管道外径，但不小于200mm。压力和温度在同一地点时， 压力测孔必须选择在温度测孔的前面〔按介质流动方向而言。下同〕，以防止因温度计阻挡使流体产生漩涡而影响测压。e、在同一处的压力或温度测孔中，用于自动控制系统的测点应选择在前面。f 、高压 (>6M Ｐa) 管道的弯头处不允许开凿测孔，测孔距管道弯曲起点不得小于管子的外径，且不得小于100mm。g、取源部件及敏感元件应安装在便于维护和检修的地方。2.2 测点开孔：测点开孔，一般在热力设备和管道正式安装前或封闭前进行， 禁止在已冲洗完毕的设备和管道上开孔。如必须在已冲洗完毕的管道上开孔时， 需证实其内没有介质， 并应有防止异物掉入管内的措施。当有异物掉入时，必须设法取出。测孔开孔后一般应立即焊上插座，否则应采取临时封闭措施，以防止异物掉入。根据被测介质和参数的不同，在金属壁上开孔可用下述方法：在压力管道和设备上开孔，应采用机械加工的方法；使用不同的方法开孔时，应按以下步骤进行：使用氧乙炔焰切割开孔的步骤：用划规按插座内径在选择好的开孔部位上划圆； 在圆周线上打一圈冲头印； 用氧乙炔焰沿冲头印内边割出测孔〔为防止割下的块掉入本体内，可先用火焊条焊在要割下的铁块上，以便于取出割下的铁块〕 ；用扁铲剔去溶渣，用圆锉或半圆锉修正测孔。使用机械方法〔如板钻或电钻〕开孔的步骤：用冲头在开孔部位的测孔中心位置上打一冲头印；用与插座相符的钻头进行开孔，开孔时钻头中心线应保持与本体外表垂直；孔刚钻透，即移开钻头，清除孔壁上的铁片；用圆锉或半圆锉修去测孔四周的毛刺。2.3 插座的安装：测温元件插座在安装前，必须核对插座的形式、规格和材质，应与设计相符，丝扣应与测温元件相符。插座安装应遵照...
