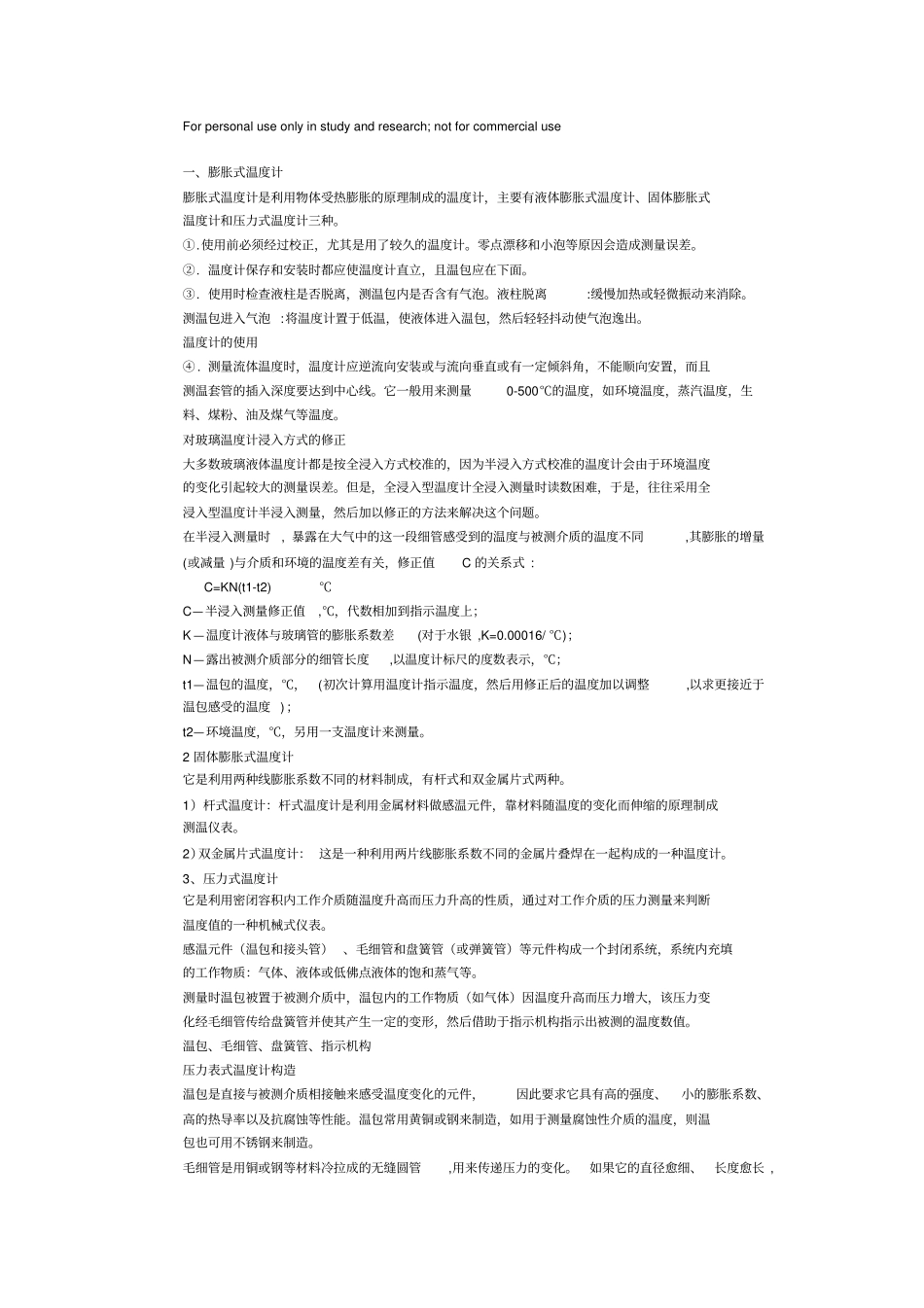

热工测量精简版_第1页
1/9
热工测量精简版_第2页
2/9
热工测量精简版_第3页
3/9
For personal use only in study and research; not for commercial use 一、膨胀式温度计膨胀式温度计是利用物体受热膨胀的原理制成的温度计,主要有液体膨胀式温度计、固体膨胀式温度计和压力式温度计三种。①.使用前必须经过校正,尤其是用了较久的温度计。零点漂移和小泡等原因会造成测量误差。②. 温度计保存和安装时都应使温度计直立,且温包应在下面。③. 使用时检查液柱是否脱离,测温包内是否含有气泡。液柱脱离:缓慢加热或轻微振动来消除。测温包进入气泡 :将温度计置于低温,使液体进入温包,然后轻轻抖动使气泡逸出。温度计的使用④ . 测量流体温度时,温度计应逆流向安装或与流向垂直或有一定倾斜角,不能顺向安置,而且测温套管的插入深度要达到中心线。它一般用来测量0-500℃的温度,如环境温度,蒸汽温度,生料、煤粉、油及煤气等温度。对玻璃温度计浸入方式的修正大多数玻璃液体温度计都是按全浸入方式校准的,因为半浸入方式校准的温度计会由于环境温度的变化引起较大的测量误差。但是,全浸入型温度计全浸入测量时读数困难,于是,往往采用全浸入型温度计半浸入测量,然后加以修正的方法来解决这个问题。在半浸入测量时, 暴露在大气中的这一段细管感受到的温度与被测介质的温度不同,其膨胀的增量(或减量 )与介质和环境的温度差有关,修正值C 的关系式 : C=KN(t1-t2) ℃C—半浸入测量修正值,℃,代数相加到指示温度上;K —温度计液体与玻璃管的膨胀系数差(对于水银 ,K=0.00016/ ℃);N—露出被测介质部分的细管长度,以温度计标尺的度数表示,℃;t1—温包的温度,℃,(初次计算用温度计指示温度,然后用修正后的温度加以调整,以求更接近于温包感受的温度 );t2—环境温度,℃,另用一支温度计来测量。2 固体膨胀式温度计它是利用两种线膨胀系数不同的材料制成,有杆式和双金属片式两种。1)杆式温度计:杆式温度计是利用金属材料做感温元件,靠材料随温度的变化而伸缩的原理制成测温仪表。2)双金属片式温度计: 这是一种利用两片线膨胀系数不同的金属片叠焊在一起构成的一种温度计。3、压力式温度计它是利用密闭容积内工作介质随温度升高而压力升高的性质,通过对工作介质的压力测量来判断温度值的一种机械式仪表。感温元件(温包和接头管) 、毛细管和盘簧管(或弹簧管)等元件构成一个封闭系统,系统内充填的工作物质:气体、液体或低佛点液体的饱和蒸气等。测量时温包被置于被测介质中,温包...
