热泵式干衣机

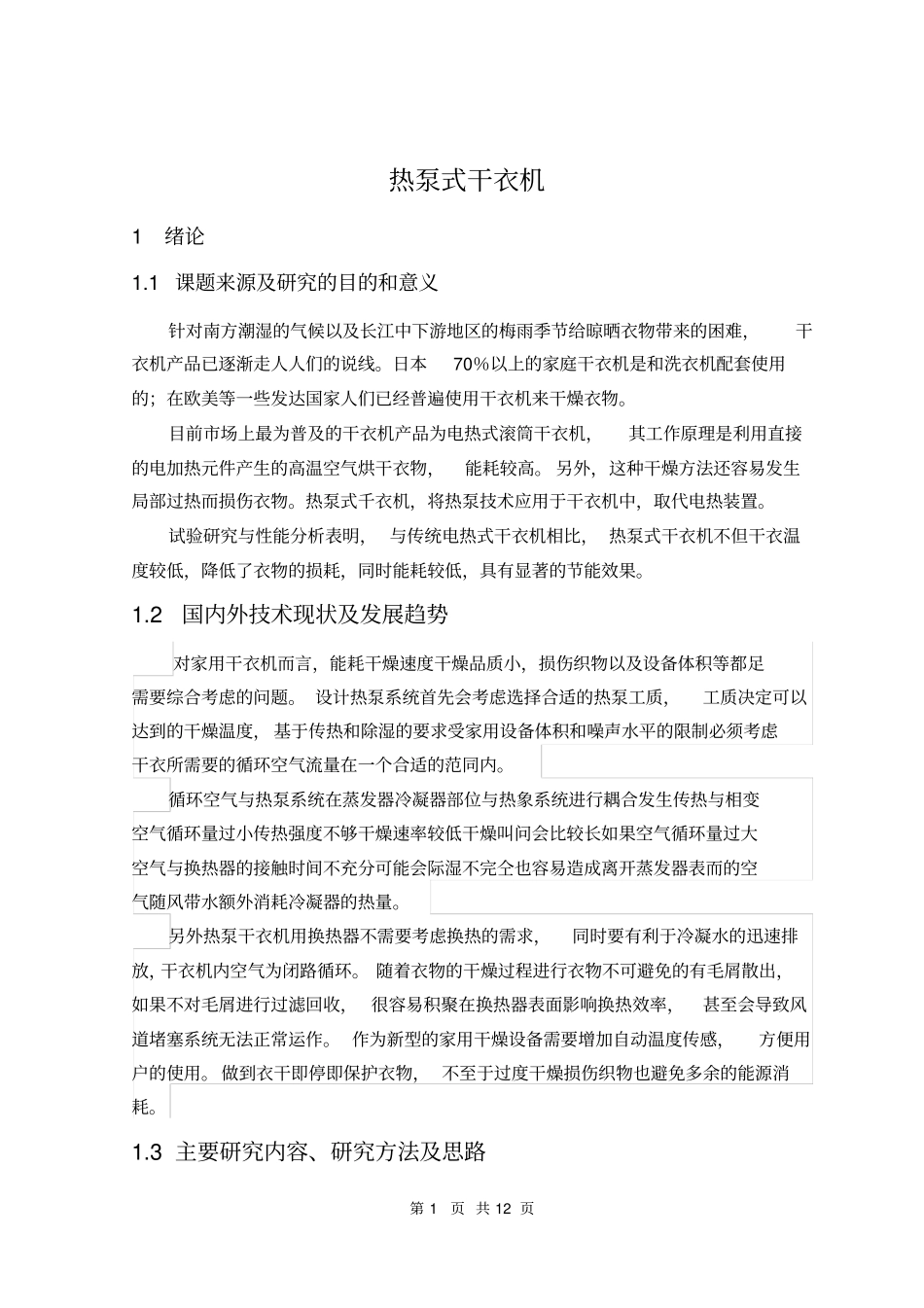

第 1 页 共 12 页热泵式干衣机1 绪论1.1 课题来源及研究的目的和意义针对南方潮湿的气候以及长江中下游地区的梅雨季节给晾晒衣物带来的困难，干衣机产品已逐渐走人人们的说线。日本70％以上的家庭干衣机是和洗衣机配套使用的；在欧美等一些发达国家人们已经普遍使用干衣机来干燥衣物。目前市场上最为普及的干衣机产品为电热式滚筒干衣机，其工作原理是利用直接的电加热元件产生的高温空气烘干衣物，能耗较高。 另外，这种干燥方法还容易发生局部过热而损伤衣物。热泵式千衣机，将热泵技术应用于干衣机中，取代电热装置。试验研究与性能分析表明， 与传统电热式干衣机相比， 热泵式干衣机不但干衣温度较低，降低了衣物的损耗，同时能耗较低，具有显著的节能效果。1.2 国内外技术现状及发展趋势对家用干衣机而言，能耗干燥速度干燥品质小，损伤织物以及设备体积等都足需要综合考虑的问题。 设计热泵系统首先会考虑选择合适的热泵工质，工质决定可以达到的干燥温度， 基于传热和除湿的要求受家用设备体积和噪声水平的限制必须考虑干衣所需要的循环空气流量在一个合适的范同内。循环空气与热泵系统在蒸发器冷凝器部位与热象系统进行耦合发生传热与相变空气循环量过小传热强度不够干燥速率较低干燥叫问会比较长如果空气循环量过大空气与换热器的接触时间不充分可能会际湿不完仝也容易造成离开蒸发器表而的空气随风带水额外消耗冷凝器的热量。另外热泵干衣机用换热器不需要考虑换热的需求，同时要有利于冷凝水的迅速排放，干衣机内空气为闭路循环。 随着衣物的干燥过程进行衣物不可避免的有毛屑散出，如果不对毛屑进行过滤回收， 很容易积聚在换热器表面影响换热效率，甚至会导致风道堵塞系统无法正常运作。 作为新型的家用干燥设备需要增加自动温度传感，方便用户的使用。 做到衣干即停即保护衣物， 不至于过度干燥损伤织物也避免多余的能源消耗。1.3 主要研究内容、研究方法及思路第 2 页 共 12 页基于环境温度与湿度稳定的情况( 温度为 20℃，相对湿度为60％) ，然而干衣机的使用随着一年四季环境的变化，其实际能效将有所变化。由于衣物的温度和相对湿度一直处于变化状态，整个干燥过程并不是一个稳定的过程，不同干燥阶段的干燥速率有较大差异。在运行初始阶段，衣料水分较大，除湿量较大。随着衣料水分减少，系统逐渐进入较稳定的运行状态，除湿量逐渐减少。衣料干燥到一定程度，气流湿度降低，与热交换器热交换能力下...
