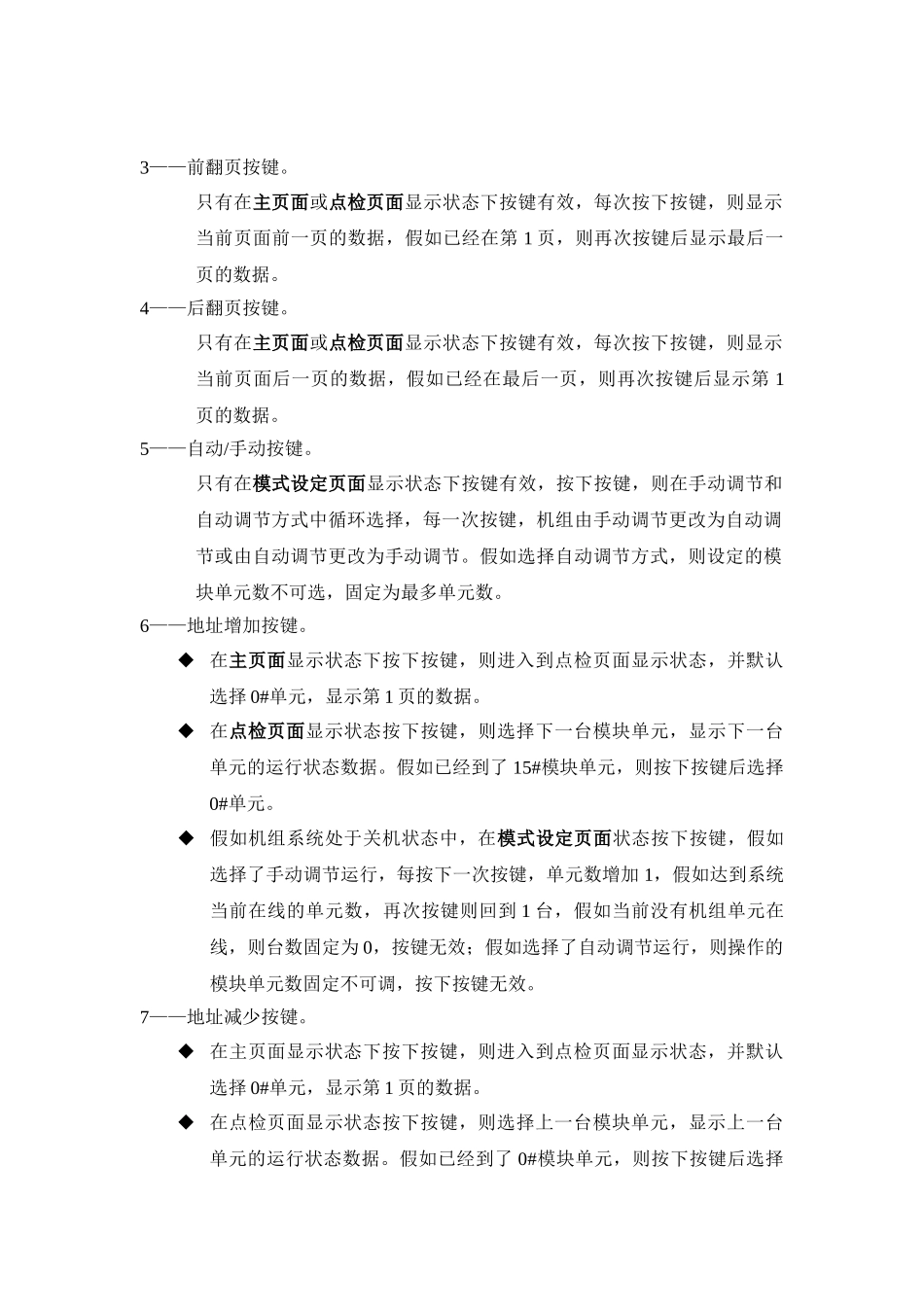

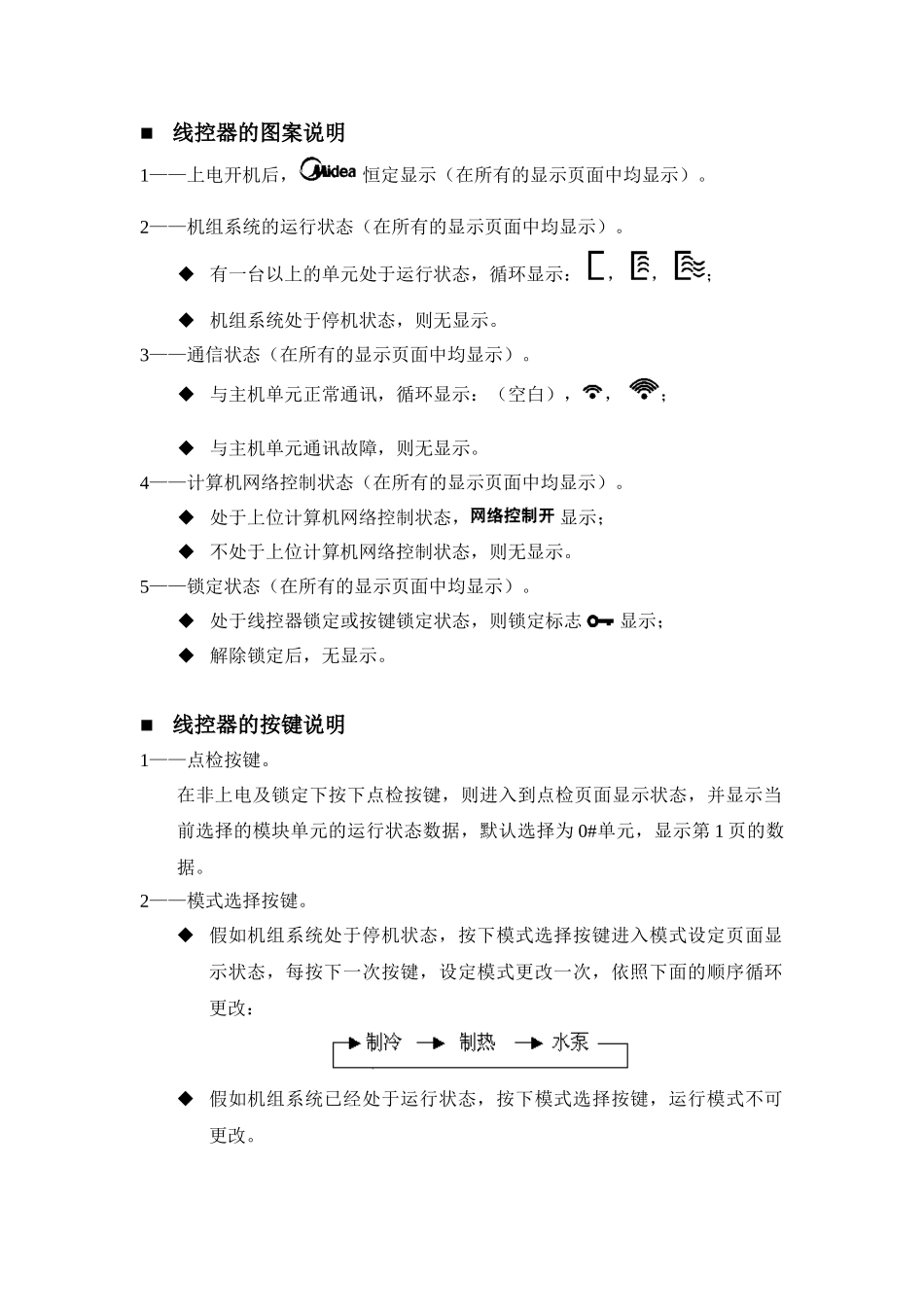

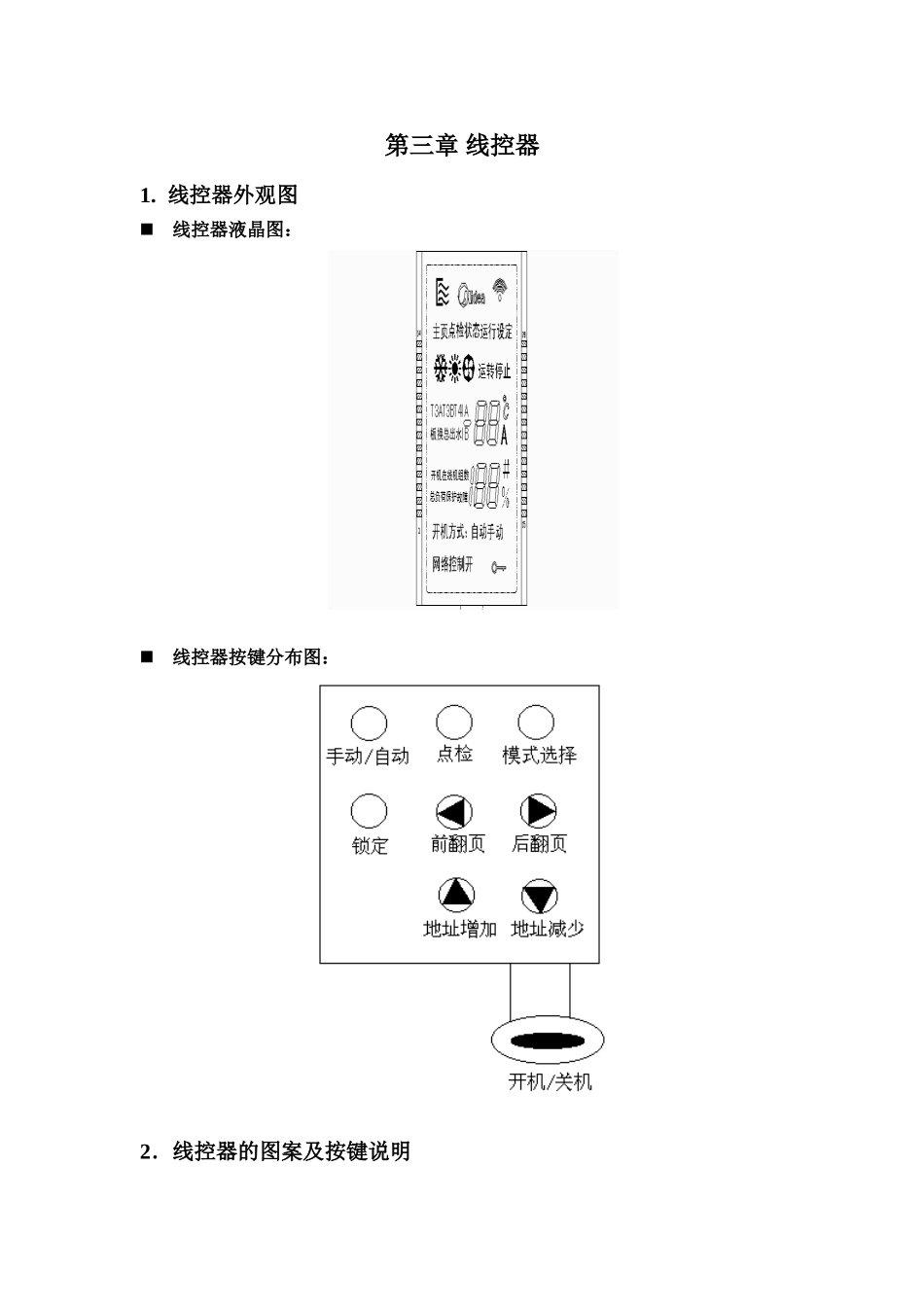

第三章 线控器1. 线控器外观图 线控器液晶图： 线控器按键分布图：2．线控器的图案及按键说明线控器的图案说明1——上电开机后， 恒定显示（在所有的显示页面中均显示）。2——机组系统的运行状态（在所有的显示页面中均显示）。 有一台以上的单元处于运行状态，循环显示： ， ， ； 机组系统处于停机状态，则无显示。3——通信状态（在所有的显示页面中均显示）。 与主机单元正常通讯，循环显示：（空白），， ； 与主机单元通讯故障，则无显示。4——计算机网络控制状态（在所有的显示页面中均显示）。 处于上位计算机网络控制状态， 显示； 不处于上位计算机网络控制状态，则无显示。5——锁定状态（在所有的显示页面中均显示）。 处于线控器锁定或按键锁定状态，则锁定标志 显示； 解除锁定后，无显示。线控器的按键说明1——点检按键。在非上电及锁定下按下点检按键，则进入到点检页面显示状态，并显示当前选择的模块单元的运行状态数据，默认选择为 0#单元，显示第 1 页的数据。2——模式选择按键。 假如机组系统处于停机状态，按下模式选择按键进入模式设定页面显示状态，每按下一次按键，设定模式更改一次，依照下面的顺序循环更改： 假如机组系统已经处于运行状态，按下模式选择按键，运行模式不可更改。3——前翻页按键。只有在主页面或点检页面显示状态下按键有效，每次按下按键，则显示当前页面前一页的数据，假如已经在第 1 页，则再次按键后显示最后一页的数据。4——后翻页按键。只有在主页面或点检页面显示状态下按键有效，每次按下按键，则显示当前页面后一页的数据，假如已经在最后一页，则再次按键后显示第 1页的数据。5——自动/手动按键。只有在模式设定页面显示状态下按键有效，按下按键，则在手动调节和自动调节方式中循环选择，每一次按键，机组由手动调节更改为自动调节或由自动调节更改为手动调节。假如选择自动调节方式，则设定的模块单元数不可选，固定为最多单元数。6——地址增加按键。 在主页面显示状态下按下按键，则进入到点检页面显示状态，并默认选择 0#单元，显示第 1 页的数据。 在点检页面显示状态按下按键，则选择下一台模块单元，显示下一台单元的运行状态数据。假如已经到了 15#模块单元，则按下按键后选择0#单元。 假如机组系统处于关机状态中，在模式设定页面状态按下按键，假如选择了手动调节运行，每按下一次按键，单元数增加...
