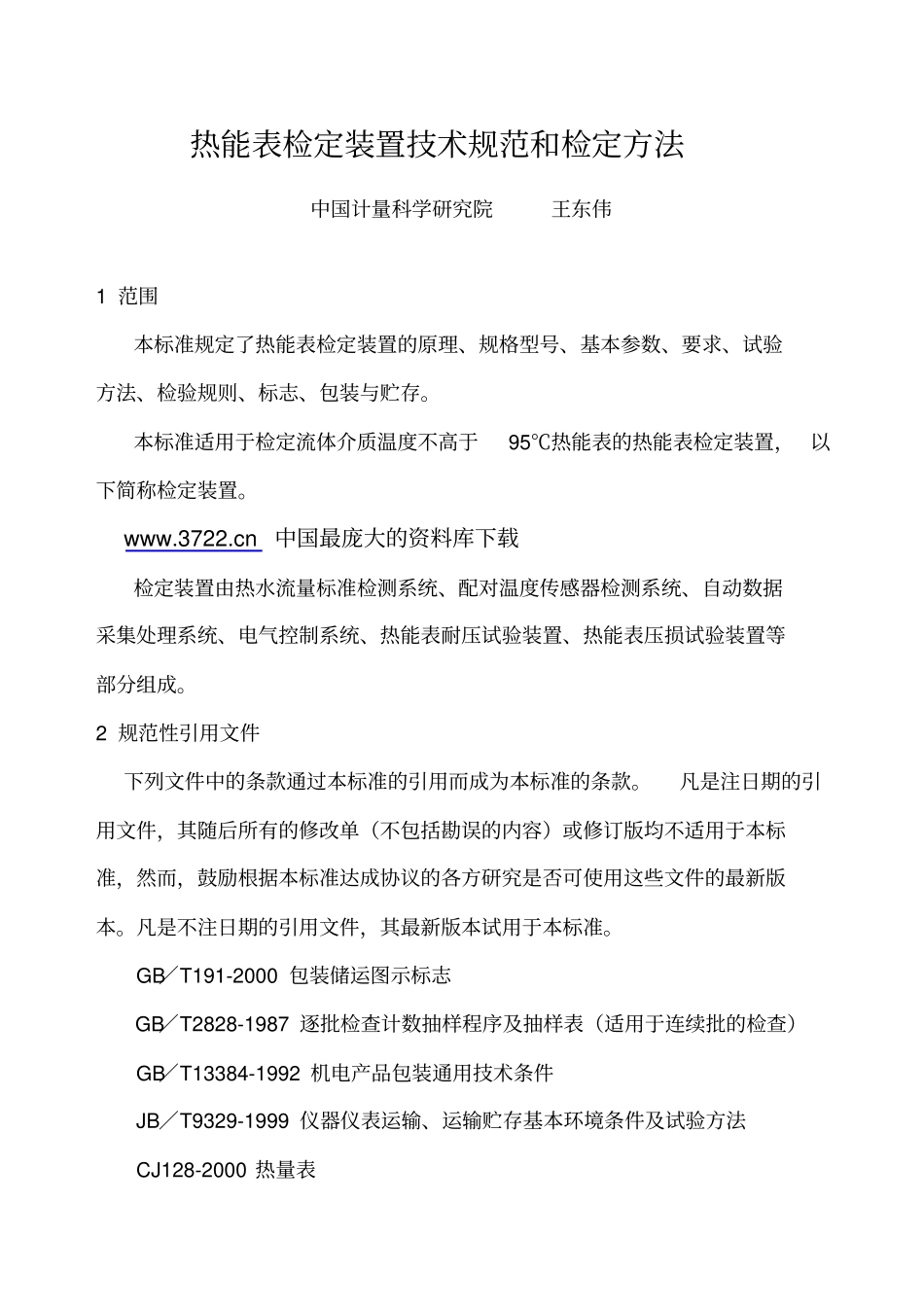

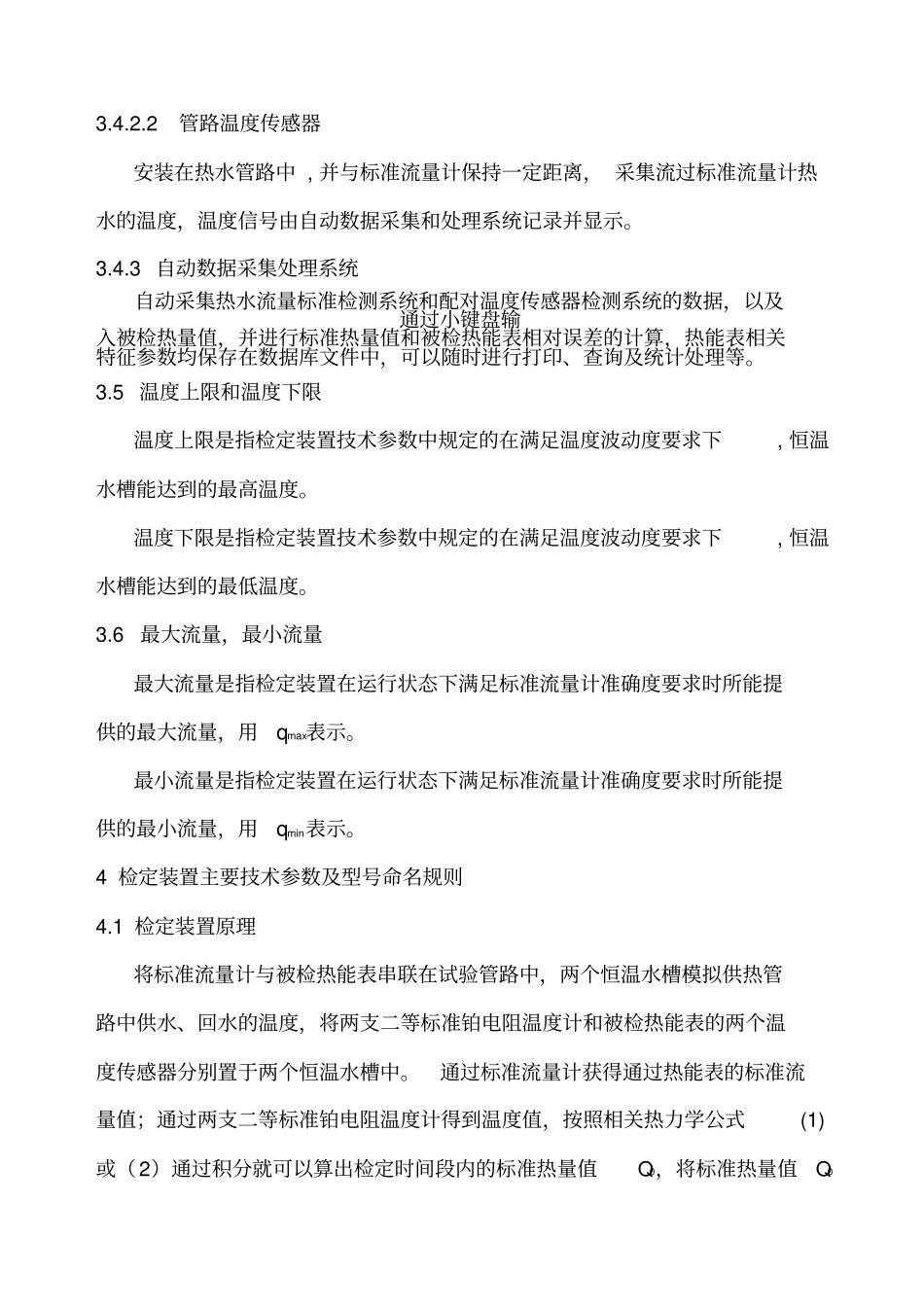

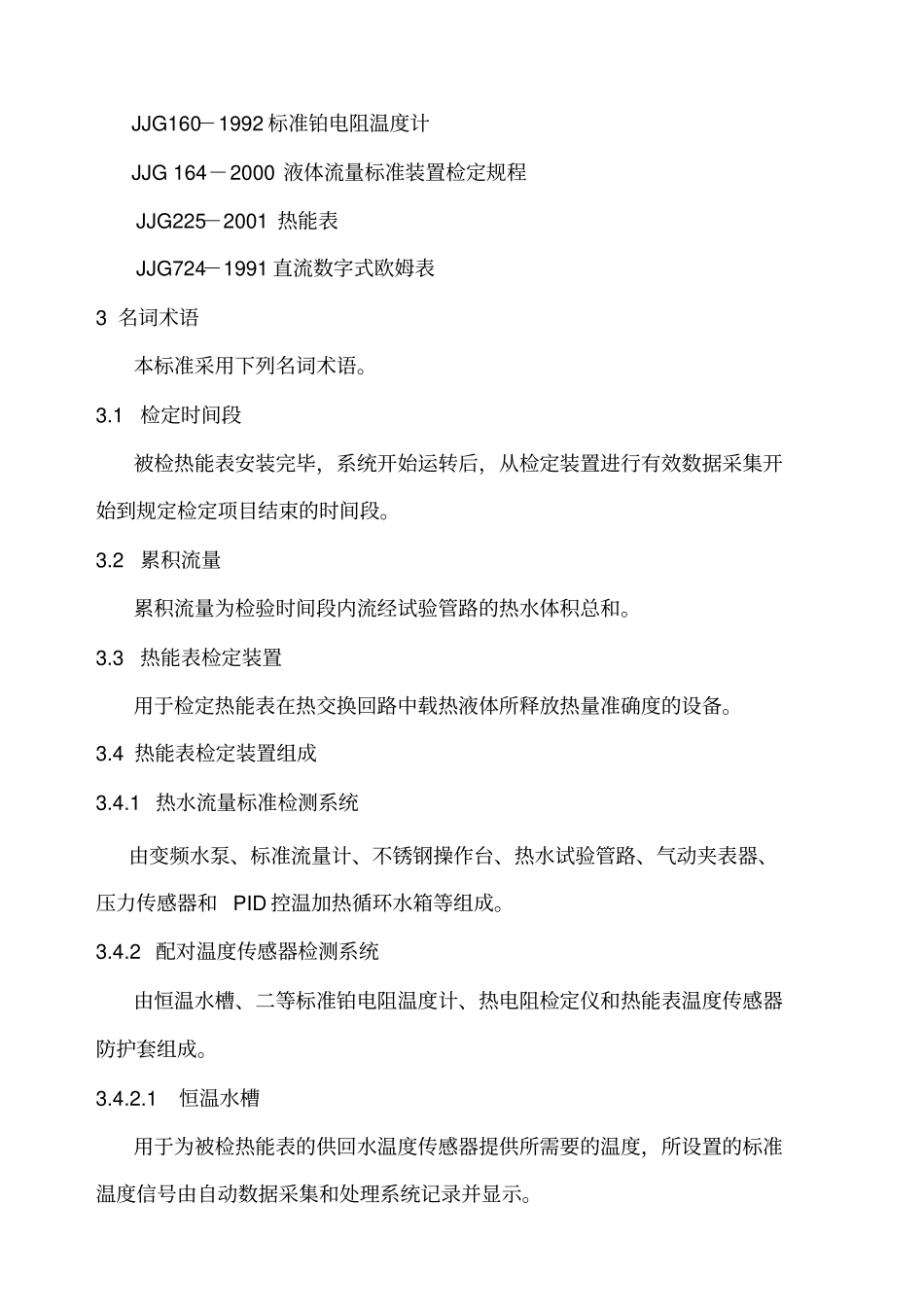

热能表检定装置技术规范和检定方法中国计量科学研究院王东伟1 范围本标准规定了热能表检定装置的原理、规格型号、基本参数、要求、试验方法、检验规则、标志、包装与贮存。本标准适用于检定流体介质温度不高于95℃热能表的热能表检定装置， 以下简称检定装置。www.3722.cn 中国最庞大的资料库下载检定装置由热水流量标准检测系统、配对温度传感器检测系统、自动数据采集处理系统、电气控制系统、热能表耐压试验装置、热能表压损试验装置等部分组成。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本试用于本标准。GB／T191-2000 包装储运图示标志GB／T2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB／T13384-1992 机电产品包装通用技术条件JB／T9329-1999 仪器仪表运输、运输贮存基本环境条件及试验方法CJ128-2000 热量表JJG160－1992 标准铂电阻温度计JJG 164－2000 液体流量标准装置检定规程JJG225－2001 热能表JJG724－1991 直流数字式欧姆表3 名词术语本标准采用下列名词术语。3.1 检定时间段被检热能表安装完毕，系统开始运转后，从检定装置进行有效数据采集开始到规定检定项目结束的时间段。3.2 累积流量累积流量为检验时间段内流经试验管路的热水体积总和。3.3 热能表检定装置用于检定热能表在热交换回路中载热液体所释放热量准确度的设备。3.4 热能表检定装置组成3.4.1 热水流量标准检测系统由变频水泵、标准流量计、不锈钢操作台、热水试验管路、气动夹表器、压力传感器和 PID 控温加热循环水箱等组成。3.4.2 配对温度传感器检测系统由恒温水槽、二等标准铂电阻温度计、热电阻检定仪和热能表温度传感器防护套组成。3.4.2.1恒温水槽用于为被检热能表的供回水温度传感器提供所需要的温度，所设置的标准温度信号由自动数据采集和处理系统记录并显示。3.4.2.2管路温度传感器安装在热水管路中 , 并与标准流量计保持一定距离， 采集流过标准流量计热水的温度，温度信号由自动数据采集和处理系统记录并显示。3.4.3 自动数据采集处理系统自动采集热水流量标准检测系统和配对温度传感器检测系统的数据，以及通过小键盘输入被检热量值，并进行标准热量值和被检热能表相对误差...
