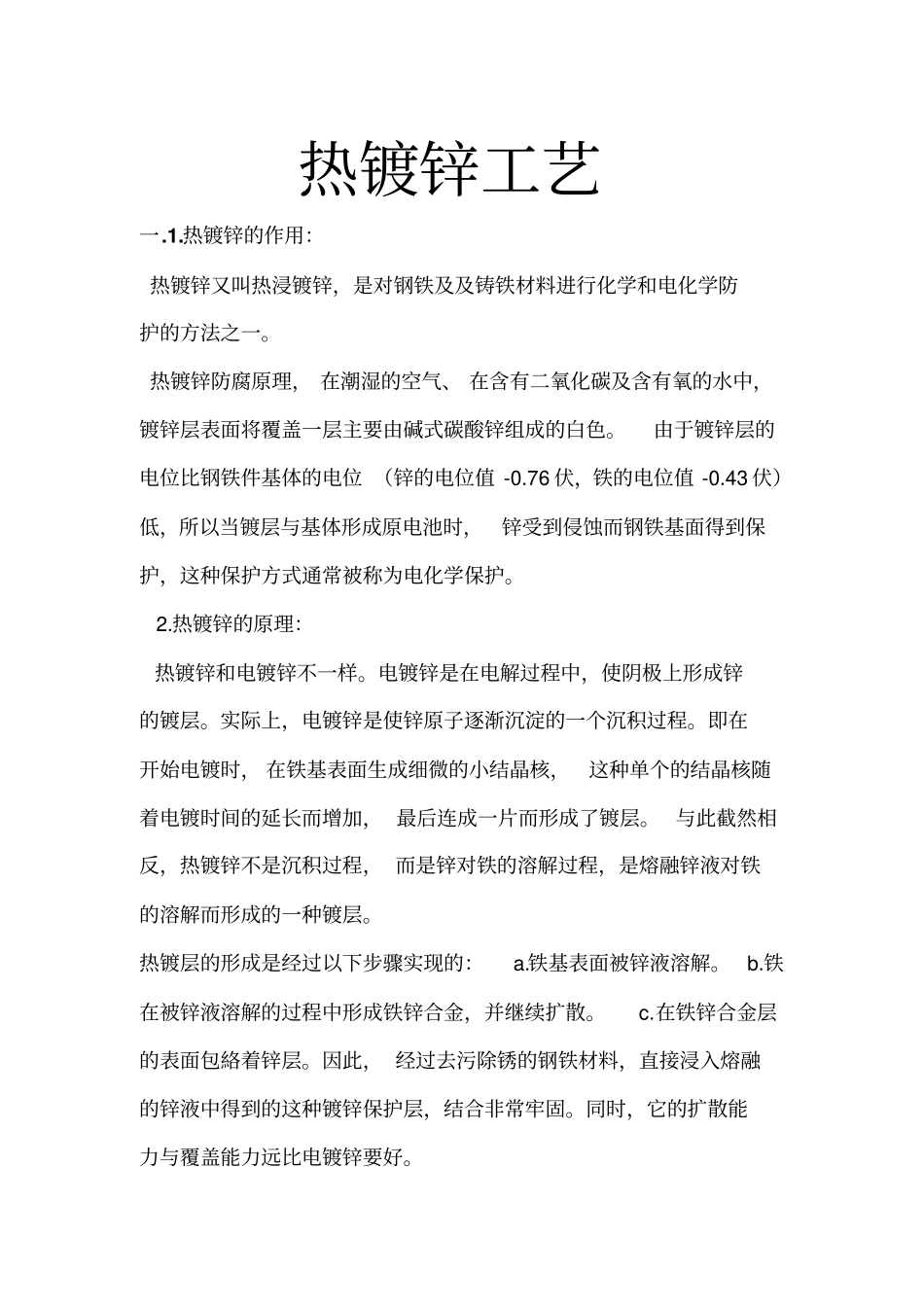

热镀锌工艺一.1.热镀锌的作用：热镀锌又叫热浸镀锌，是对钢铁及及铸铁材料进行化学和电化学防护的方法之一。热镀锌防腐原理， 在潮湿的空气、 在含有二氧化碳及含有氧的水中，镀锌层表面将覆盖一层主要由碱式碳酸锌组成的白色。由于镀锌层的电位比钢铁件基体的电位 （锌的电位值 -0.76 伏，铁的电位值 -0.43 伏）低，所以当镀层与基体形成原电池时，锌受到侵蚀而钢铁基面得到保护，这种保护方式通常被称为电化学保护。 2.热镀锌的原理：热镀锌和电镀锌不一样。电镀锌是在电解过程中，使阴极上形成锌的镀层。实际上，电镀锌是使锌原子逐渐沉淀的一个沉积过程。即在开始电镀时， 在铁基表面生成细微的小结晶核，这种单个的结晶核随着电镀时间的延长而增加， 最后连成一片而形成了镀层。 与此截然相反，热镀锌不是沉积过程， 而是锌对铁的溶解过程，是熔融锌液对铁的溶解而形成的一种镀层。热镀层的形成是经过以下步骤实现的：a.铁基表面被锌液溶解。b.铁在被锌液溶解的过程中形成铁锌合金，并继续扩散。c.在铁锌合金层的表面包絡着锌层。因此， 经过去污除锈的钢铁材料，直接浸入熔融的锌液中得到的这种镀锌保护层，结合非常牢固。同时，它的扩散能力与覆盖能力远比电镀锌要好。所谓扩散能力和覆盖能力， 就是镀层在被镀材料表面上的均匀和完整性。扩散能力又叫均镀能力，它是指镀层厚度的均匀分布能力；覆盖能力又叫深度能力或着落能力。3.热镀锌的基本工艺过程：工件分类 ---酸洗 ---水洗 ----浸溶剂 ---烘干 ---浸镀 ----冷却 ----钝化 ------整修---打包二.镀前处理：1.工件分类：在工件进场后，首先要把有油漆、油污的工件挑选出来做脱脂处理（脱脂分机械法、火焰法、化学法）。然后仔细观察工件有窝气或兜锌， 如发现有要选择合理的穿挂方法以避免窝气、兜锌现象。实在不行应联系厂家做合理的开孔处理。二．酸洗：钢铁是容易氧化和腐蚀的金属，其表面一般都存在氧化皮和铁锈。钢铁表面常见的氧化物有氧化亚铁 （FeO,灰色）、三氧化二铁（Fe2O3，赤色）、含水三氧化二铁 （Fe2O3. ?H2O,橙红色）和四氧化三铁 （Fe3O4,蓝黑色）等。热浸镀锌前应将钢铁表面的铁锈除尽，否则将影响助镀效果，甚至产生漏镀。a.酸洗原理：钢铁表面因大气腐蚀产生的铁锈，一般是氢氧化亚铁与氢氧化铁，因高温而产生的氧化皮，则主要是四氧化三铁、三氧化二铁。铁的氧化物都很容易与酸作用而被溶解。以盐酸为例其反应如下：四氧化三铁与三氧...
