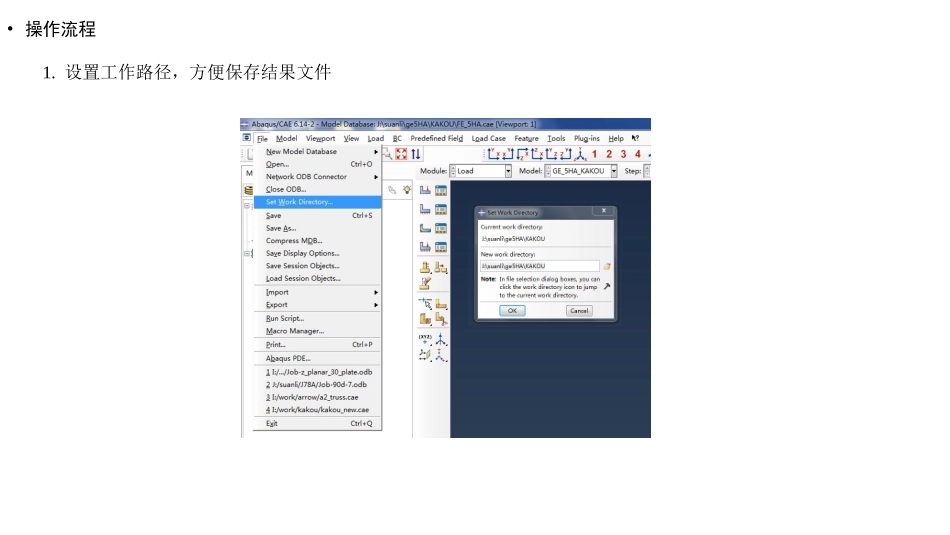

随机振动分析流程•操作流程1.设置工作路径，方便保存结果文件•操作流程2.设置“Frequency”分析步，求解模态。设置最大分析频率（maximumfrequencyofinterest）或最大模态值（numberofeigenvaluesrequested）。由于Abaqus采用的是基于模态叠加法的随机振动分析，因此需首先进行模态分析提取结构的特征频率。3.根据实际情况，设置模型的位移边界条件或弹簧边界。4.查看计算结果，确保一阶模态频率满足要求，低阶频率的振型无异常，并记录模态总阶数以供第二个分析步使用。5.设置“Randomrespond”分析步。其中，“Lower/UpperFrequency”根据PSD曲线的最小/最大频率设置；Numberofpoints是各特征频率间的计算点，默认20，该值越大，得到的RMS值越精确；Bias是20个频率点的偏置参数，该值大于1时，频率计算点向区间两端密集靠拢，默认3；“Start/EndMode”根据模态阶数的计算结果设置；Criticaldampingfraction是阻尼参数，若缺少阻尼，则特征频率附近的响应将无限大。6.在第一个分析步，即模态分析步，输出S（否则会报错：OutputrequestforMISES/RMISESinarandomresponsestepnotprecededbystressrequestin*frequencystep），第二个分析步输出均方根应力RMISES（MISES应力的均方根值）。7.设置PSD幅值曲线。选择gravity(basemotion)类型，定义重力加速度g，这样PSD曲线的单位为g^2/Hz。一般给定的PSD曲线单位是(m/s2)2/Hz，需进行单位转化。8.根据PSD曲线的类型设置随机振动的加速度（或者速度、位移）边界条件，设置成uncorrelated（非关联性，即一个自由度上的载荷与其他自由度上的载荷不存在关联性，一般对于单个激励采用非关联性）。该激励将施加于模态分析步的边界点上。9.计算完成。一般而言，材料在随机振动中的许用应力以3σ为原则，其值为屈服应力的1/3（若以屈服作为失效判定），但由于分析无法模拟接触和冲击，得到的RMISES值偏低，故须对许用应力值进行修改，该修改值应以实际情况和以往试验结果为标准进行重新定义。谢谢
