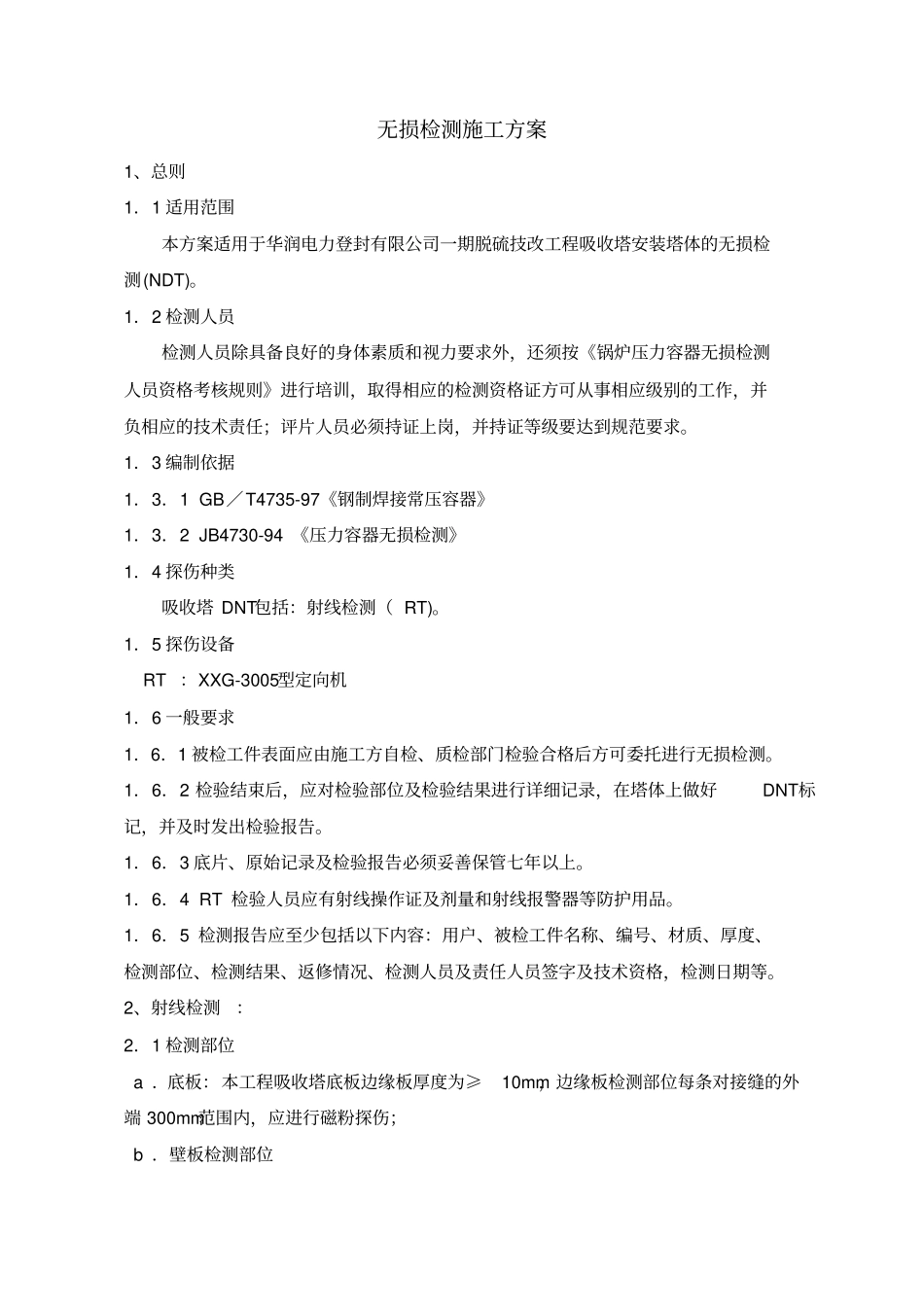

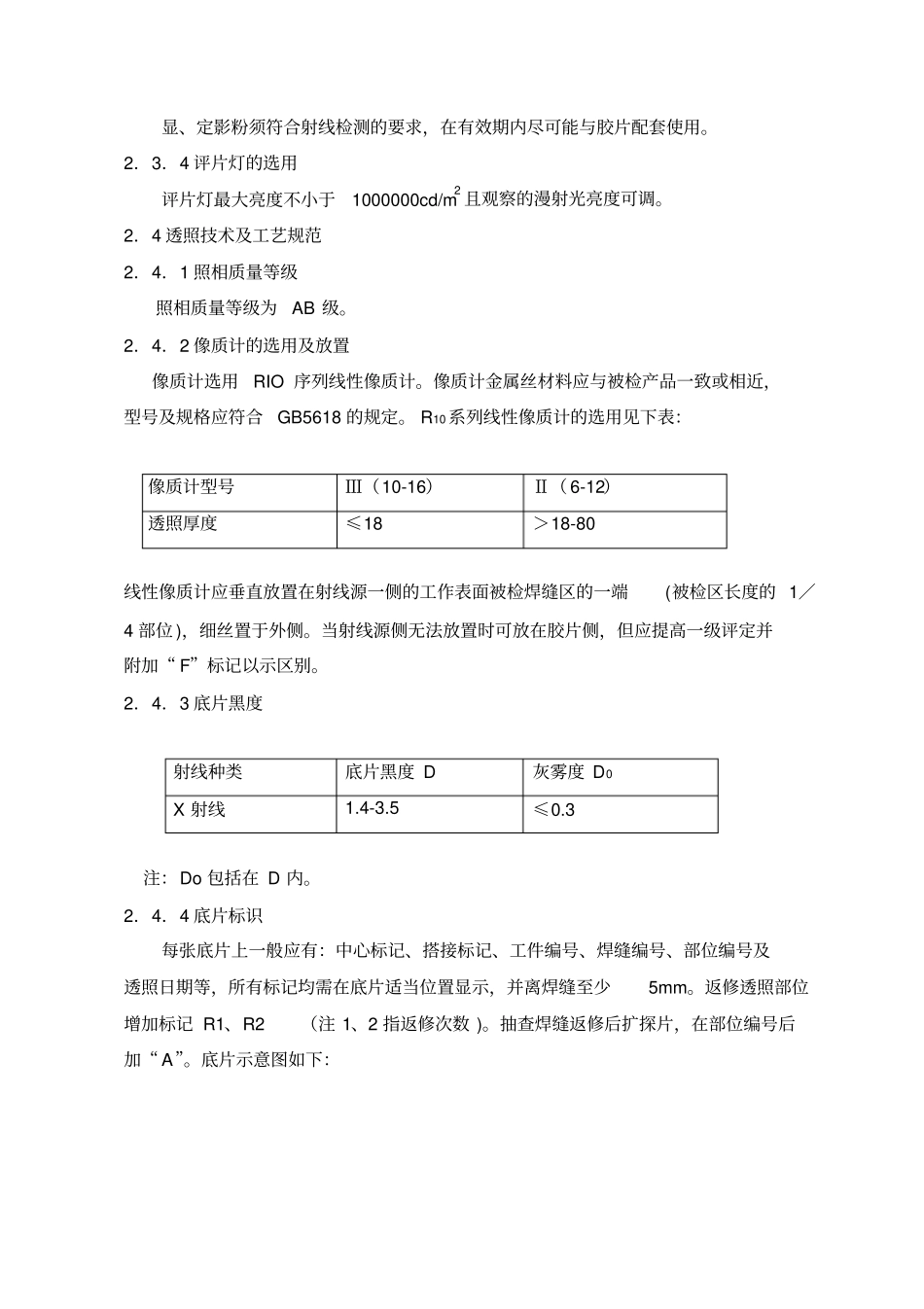

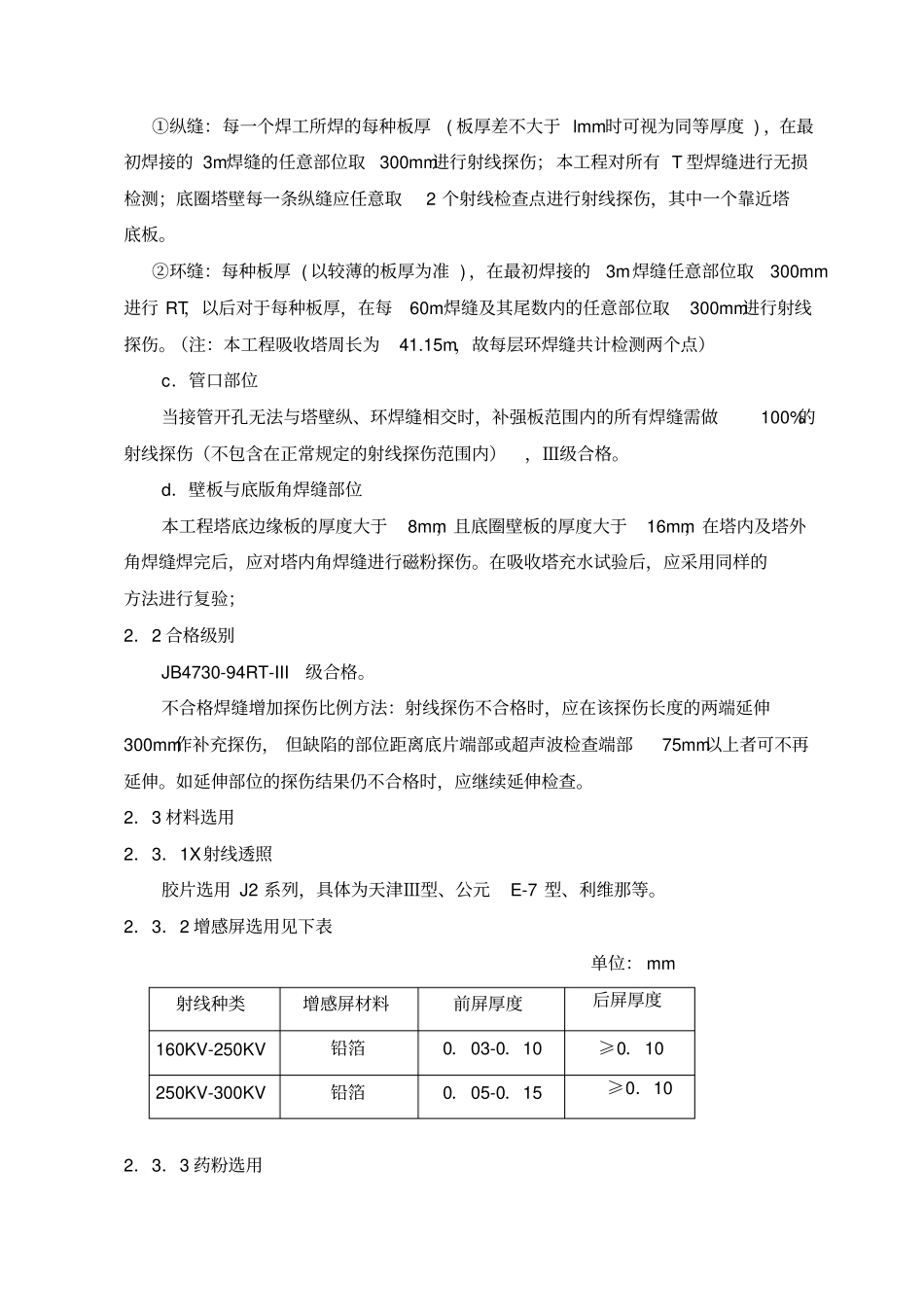

无损检测施工方案1、总则1.1 适用范围本方案适用于华润电力登封有限公司一期脱硫技改工程吸收塔安装塔体的无损检测(NDT)。1.2 检测人员检测人员除具备良好的身体素质和视力要求外,还须按《锅炉压力容器无损检测人员资格考核规则》进行培训,取得相应的检测资格证方可从事相应级别的工作,并负相应的技术责任;评片人员必须持证上岗,并持证等级要达到规范要求。1.3 编制依据1.3.1 GB/T4735-97《钢制焊接常压容器》1.3.2 JB4730-94 《压力容器无损检测》1.4 探伤种类吸收塔 DNT包括:射线检测( RT)。1.5 探伤设备 RT :XXG-3005型定向机1.6 一般要求1.6.1 被检工件表面应由施工方自检、质检部门检验合格后方可委托进行无损检测。1.6.2 检验结束后,应对检验部位及检验结果进行详细记录,在塔体上做好DNT标记,并及时发出检验报告。1.6.3 底片、原始记录及检验报告必须妥善保管七年以上。1.6.4 RT 检验人员应有射线操作证及剂量和射线报警器等防护用品。1.6.5 检测报告应至少包括以下内容:用户、被检工件名称、编号、材质、厚度、检测部位、检测结果、返修情况、检测人员及责任人员签字及技术资格,检测日期等。2、射线检测:2.1 检测部位 a .底板:本工程吸收塔底板边缘板厚度为≥10mm,边缘板检测部位每条对接缝的外端 300mm范围内,应进行磁粉探伤; b .壁板检测部位①纵缝:每一个焊工所焊的每种板厚( 板厚差不大于 lmm时可视为同等厚度 ) ,在最初焊接的 3m焊缝的任意部位取300mm进行射线探伤;本工程对所有 T 型焊缝进行无损检测;底圈塔壁每一条纵缝应任意取2 个射线检查点进行射线探伤,其中一个靠近塔底板。②环缝:每种板厚 ( 以较薄的板厚为准 ) ,在最初焊接的3m焊缝任意部位取300mm进行 RT,以后对于每种板厚,在每60m焊缝及其尾数内的任意部位取300mm进行射线探伤。(注:本工程吸收塔周长为41.15m,故每层环焊缝共计检测两个点)c.管口部位当接管开孔无法与塔壁纵、环焊缝相交时,补强板范围内的所有焊缝需做100%的射线探伤(不包含在正常规定的射线探伤范围内),Ⅲ级合格。d.壁板与底版角焊缝部位本工程塔底边缘板的厚度大于8mm,且底圈壁板的厚度大于16mm,在塔内及塔外角焊缝焊完后,应对塔内角焊缝进行磁粉探伤。在吸收塔充水试验后,应采用同样的方法进行复验;2.2 合格级别JB4730-94RT-III级合格。不合格焊缝增加探伤比例方法:射线探伤不合格时,应在...
