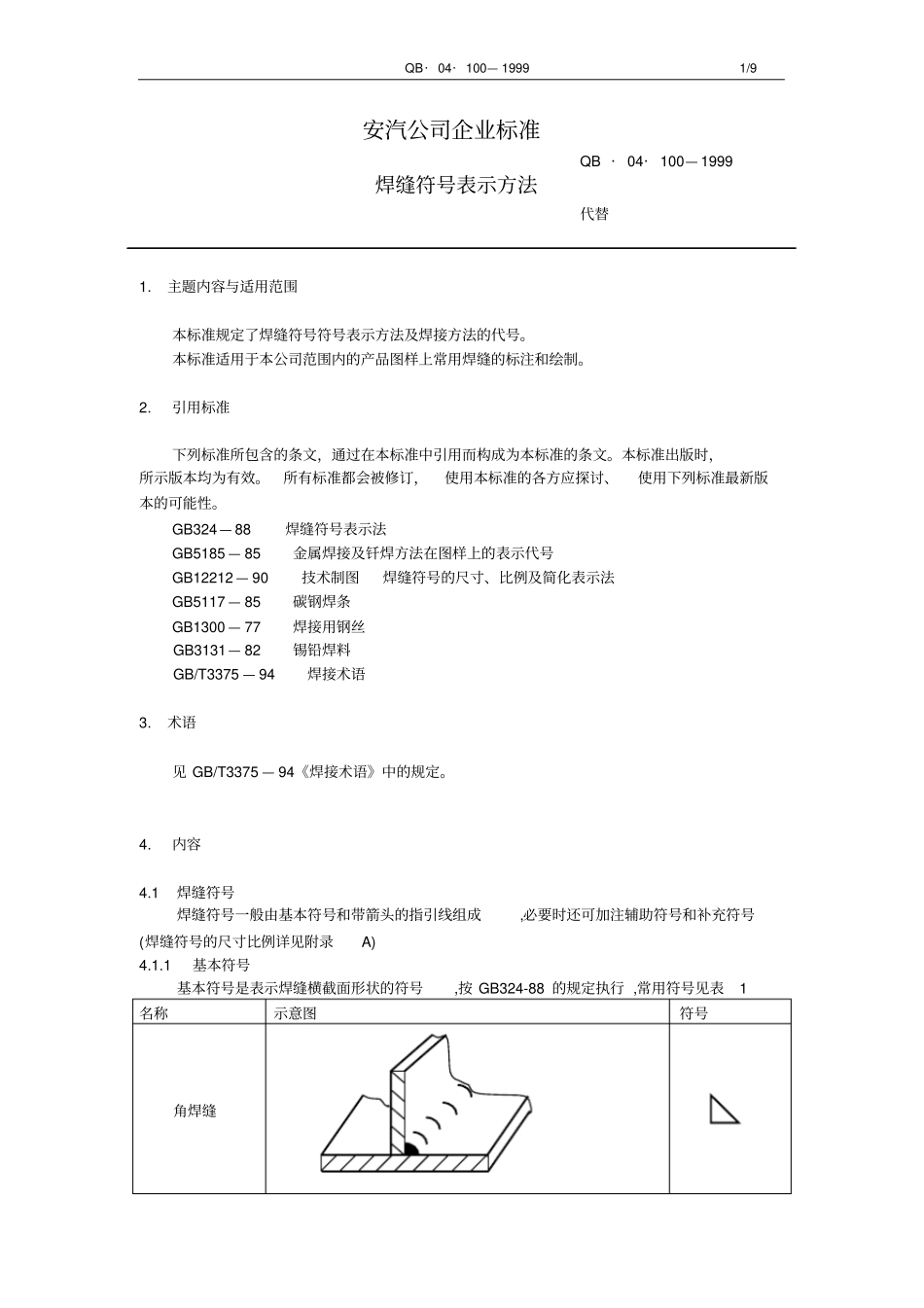

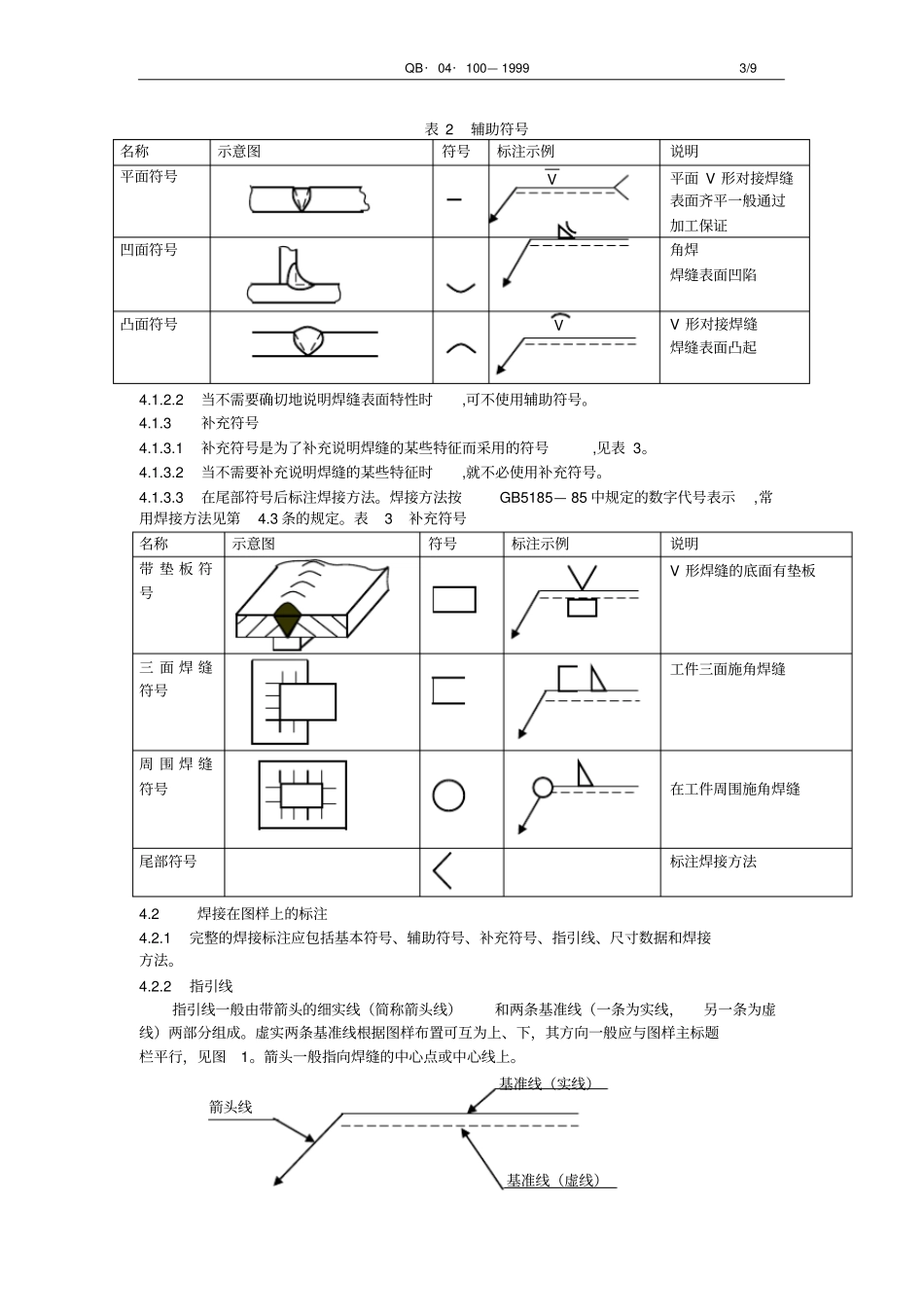

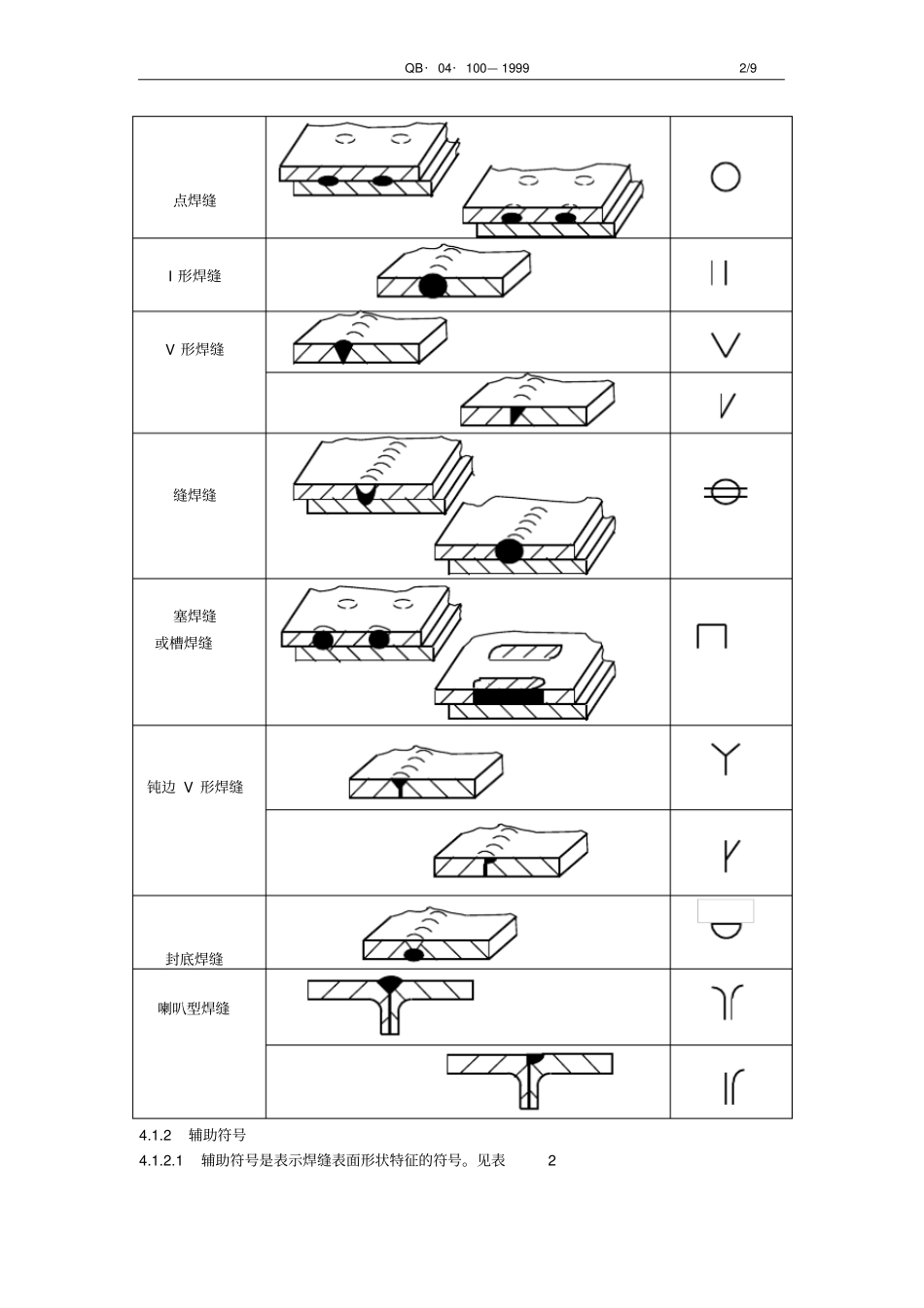

QB· 04· 100— 1999 1/9 安汽公司企业标准QB ·04·100— 1999 焊缝符号表示方法代替1. 主题内容与适用范围本标准规定了焊缝符号符号表示方法及焊接方法的代号。本标准适用于本公司范围内的产品图样上常用焊缝的标注和绘制。2. 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB324 — 88 焊缝符号表示法GB5185 — 85 金属焊接及钎焊方法在图样上的表示代号GB12212 — 90 技术制图焊缝符号的尺寸、比例及简化表示法GB5117 — 85 碳钢焊条GB1300 — 77 焊接用钢丝GB3131— 82 锡铅焊料GB/T3375 — 94 焊接术语3. 术语见 GB/T3375 — 94《焊接术语》中的规定。4. 内容4.1焊缝符号焊缝符号一般由基本符号和带箭头的指引线组成,必要时还可加注辅助符号和补充符号(焊缝符号的尺寸比例详见附录A) 4.1.1基本符号基本符号是表示焊缝横截面形状的符号,按 GB324-88 的规定执行 ,常用符号见表1 名称示意图符号角焊缝QB· 04· 100— 1999 2/9 点焊缝I 形焊缝V 形焊缝缝焊缝塞焊缝或槽焊缝钝边 V 形焊缝封底焊缝喇叭型焊缝4.1.2 辅助符号4.1.2.1辅助符号是表示焊缝表面形状特征的符号。见表2 QB· 04· 100— 1999 3/9 表 2 辅助符号名称示意图符号标注示例说明平面符号V 平面 V 形对接焊缝表面齐平一般通过加工保证凹面符号角焊焊缝表面凹陷凸面符号V V 形对接焊缝焊缝表面凸起4.1.2.2 当不需要确切地说明焊缝表面特性时,可不使用辅助符号。4.1.3补充符号4.1.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号,见表 3。4.1.3.2当不需要补充说明焊缝的某些特征时,就不必使用补充符号。4.1.3.3在尾部符号后标注焊接方法。焊接方法按GB5185— 85 中规定的数字代号表示,常用焊接方法见第4.3 条的规定。表3 补充符号名称示意图符号标注示例说明带 垫 板 符号V 形焊缝的底面有垫板三 面 焊 缝符号工件三面施角焊缝周 围 焊 缝符号在工件周围施角焊缝尾部符号标注焊接方法4.2焊接在图样上的标注4.2.1完整的焊接标注应包括基本符号、辅助符号、补充符号、指引线、尺寸数据和焊接方法。4.2.2指引线指引线一般由带箭头的细实线（简称箭头线）和两条基准线（一条为实线，另一条为虚线）两部分组成。虚实两条基准线根据图样布置可互为上、...
