焊接焊缝技术要求

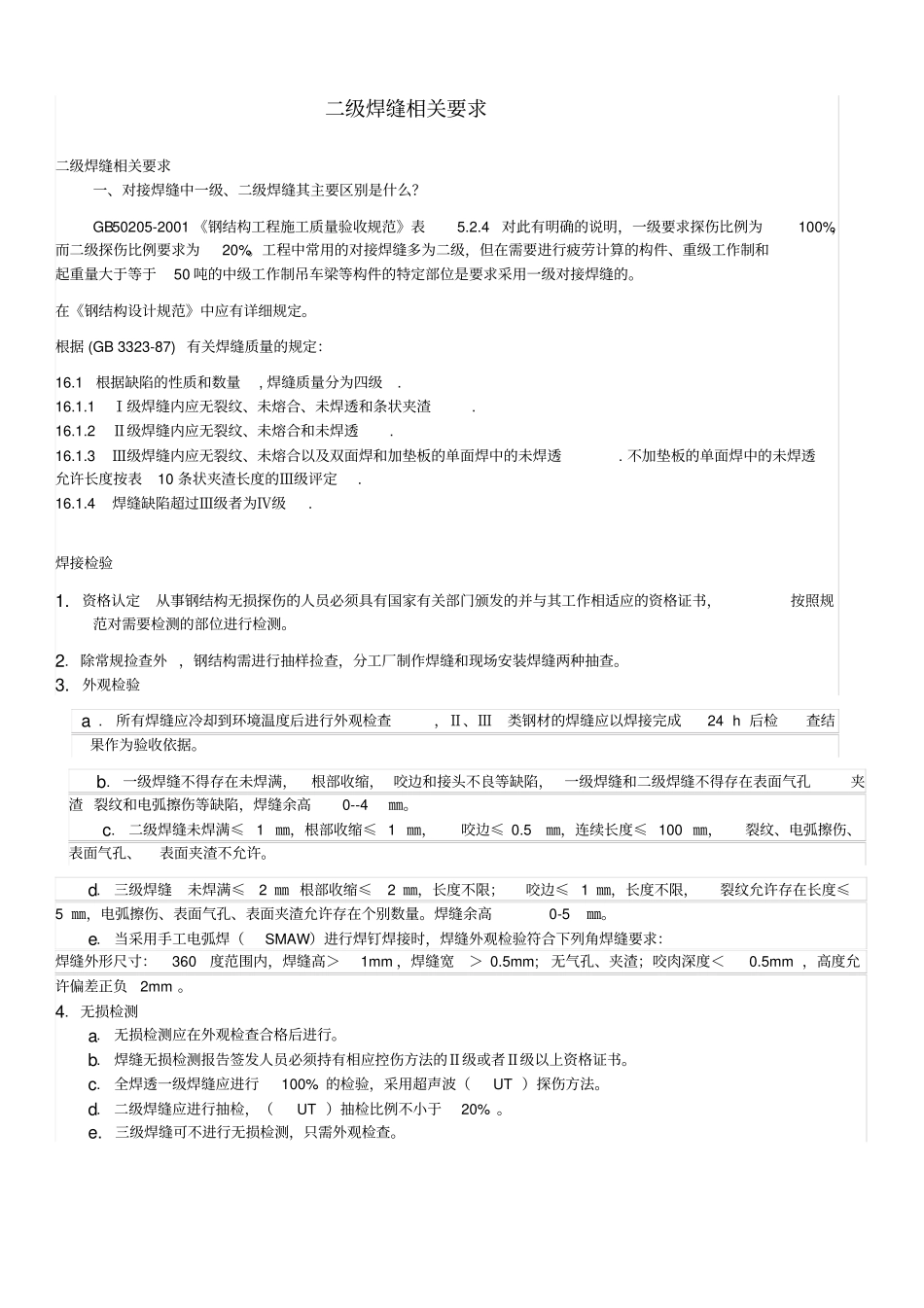

焊接焊缝技术要求_第1页
1/3

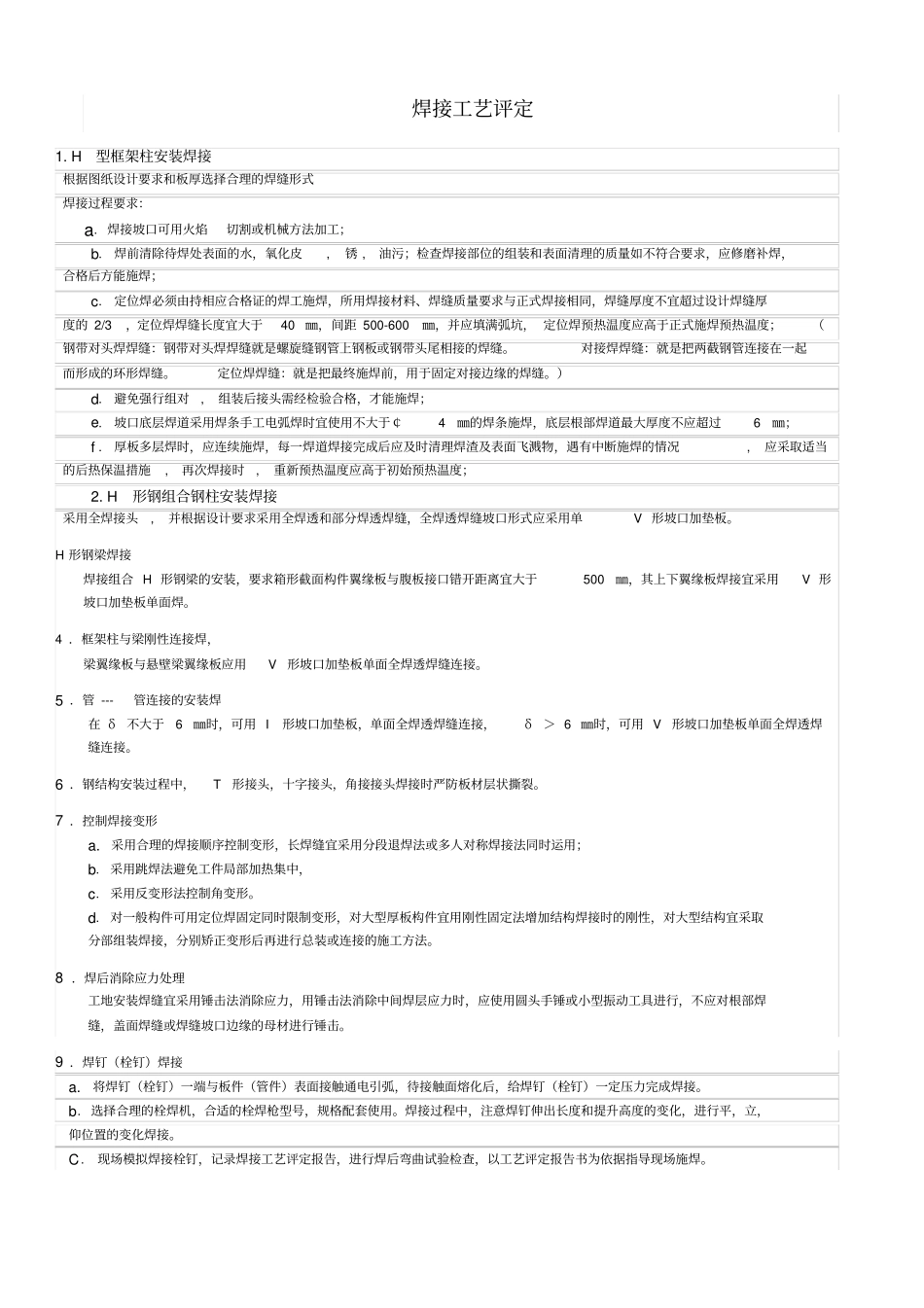

焊接焊缝技术要求_第2页
2/3

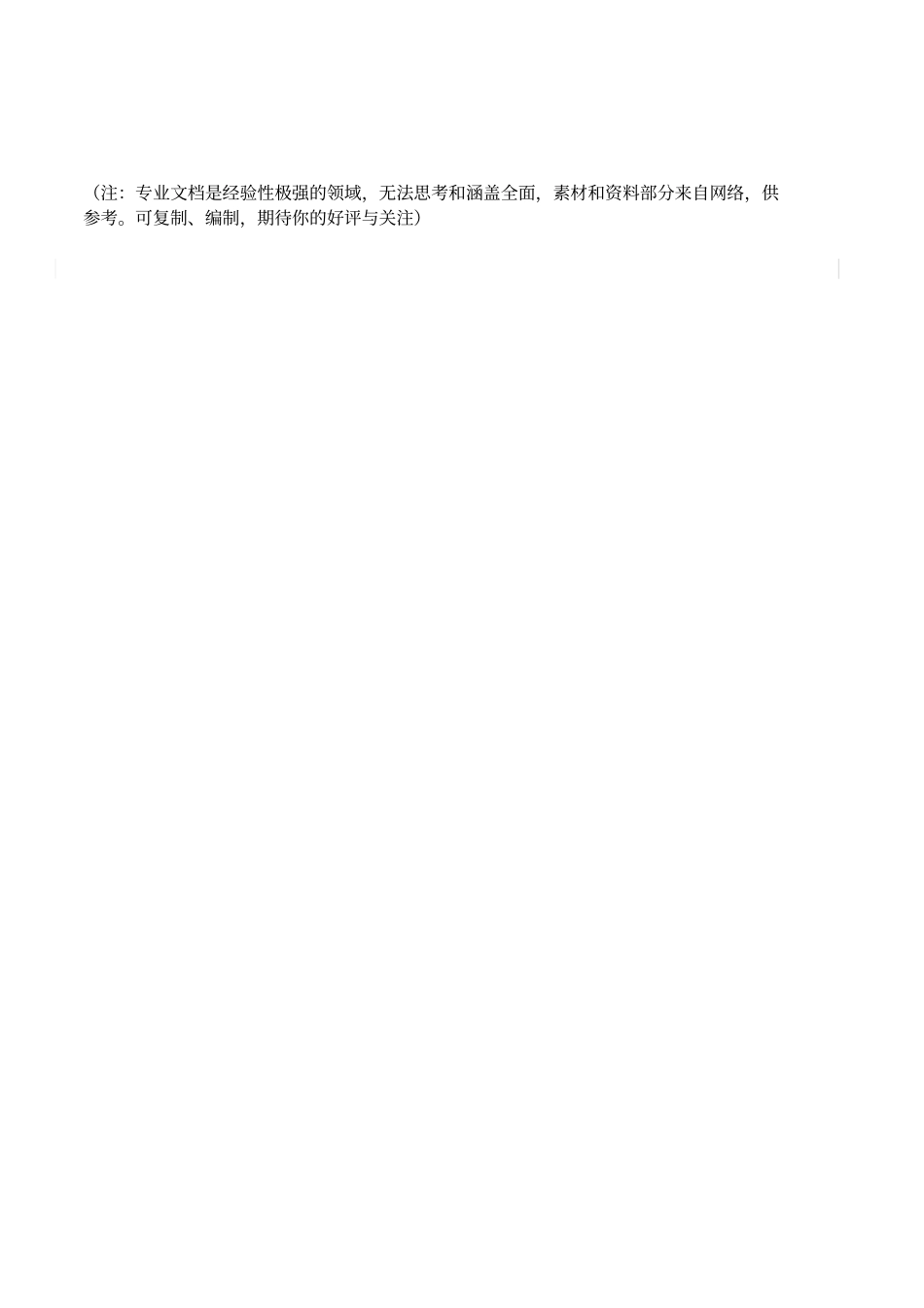

焊接焊缝技术要求_第3页
3/3
二级焊缝相关要求二级焊缝相关要求一、对接焊缝中一级、二级焊缝其主要区别是什么?GB 50205-2001 《钢结构工程施工质量验收规范》表5.2.4对此有明确的说明,一级要求探伤比例为100%,而二级探伤比例要求为20%。工程中常用的对接焊缝多为二级,但在需要进行疲劳计算的构件、重级工作制和起重量大于等于50 吨的中级工作制吊车梁等构件的特定部位是要求采用一级对接焊缝的。在《钢结构设计规范》中应有详细规定。根据 (GB 3323-87) 有关焊缝质量的规定:16.1 根据缺陷的性质和数量, 焊缝质量分为四级. 16.1.1 Ⅰ级焊缝内应无裂纹、未熔合、未焊透和条状夹渣. 16.1.2 Ⅱ级焊缝内应无裂纹、未熔合和未焊透. 16.1.3 Ⅲ级焊缝内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透. 不加垫板的单面焊中的未焊透允许长度按表10 条状夹渣长度的Ⅲ级评定. 16.1.4 焊缝缺陷超过Ⅲ级者为Ⅳ级. 焊接检验1.资格认定从事钢结构无损探伤的人员必须具有国家有关部门颁发的并与其工作相适应的资格证书,按照规范对需要检测的部位进行检测。2. 除常规捡查外 ,钢结构需进行抽样捡查,分工厂制作焊缝和现场安装焊缝两种抽查。3.外观检验 a . 所有焊缝应冷却到环境温度后进行外观检查,Ⅱ、Ⅲ类钢材的焊缝应以焊接完成 24 h 后检查结果作为验收依据。b. 一级焊缝不得存在未焊满,根部收缩, 咬边和接头不良等缺陷, 一级焊缝和二级焊缝不得存在表面气孔夹渣 裂纹和电弧擦伤等缺陷,焊缝余高 0--4 ㎜。c. 二级焊缝未焊满≤ 1 ㎜,根部收缩≤ 1 ㎜,咬边≤ 0.5 ㎜,连续长度≤ 100 ㎜,裂纹、电弧擦伤、表面气孔、表面夹渣不允许。d. 三级焊缝未焊满≤ 2 ㎜ 根部收缩≤ 2 ㎜,长度不限;咬边≤ 1 ㎜,长度不限,裂纹允许存在长度≤ 5 ㎜,电弧擦伤、表面气孔、表面夹渣允许存在个别数量。焊缝余高 0-5 ㎜。e. 当采用手工电弧焊( SMAW )进行焊钉焊接时,焊缝外观检验符合下列角焊缝要求:焊缝外形尺寸: 360 度范围内,焊缝高> 1mm ,焊缝宽> 0.5mm; 无气孔、夹渣;咬肉深度< 0.5mm ,高度允许偏差正负 2mm 。4. 无损检测a. 无损检测应在外观检查合格后进行。b. 焊缝无损检测报告签发人员必须持有相应控伤方法的Ⅱ级或者Ⅱ级以上资格证书。c. 全焊透一级焊缝应进行 100% 的检验,采用超声波( UT )探伤方法。d. 二级焊缝应进行抽检,( UT )抽检比例不小于 20% 。e.三级焊缝可...
