焊接通用工艺资料

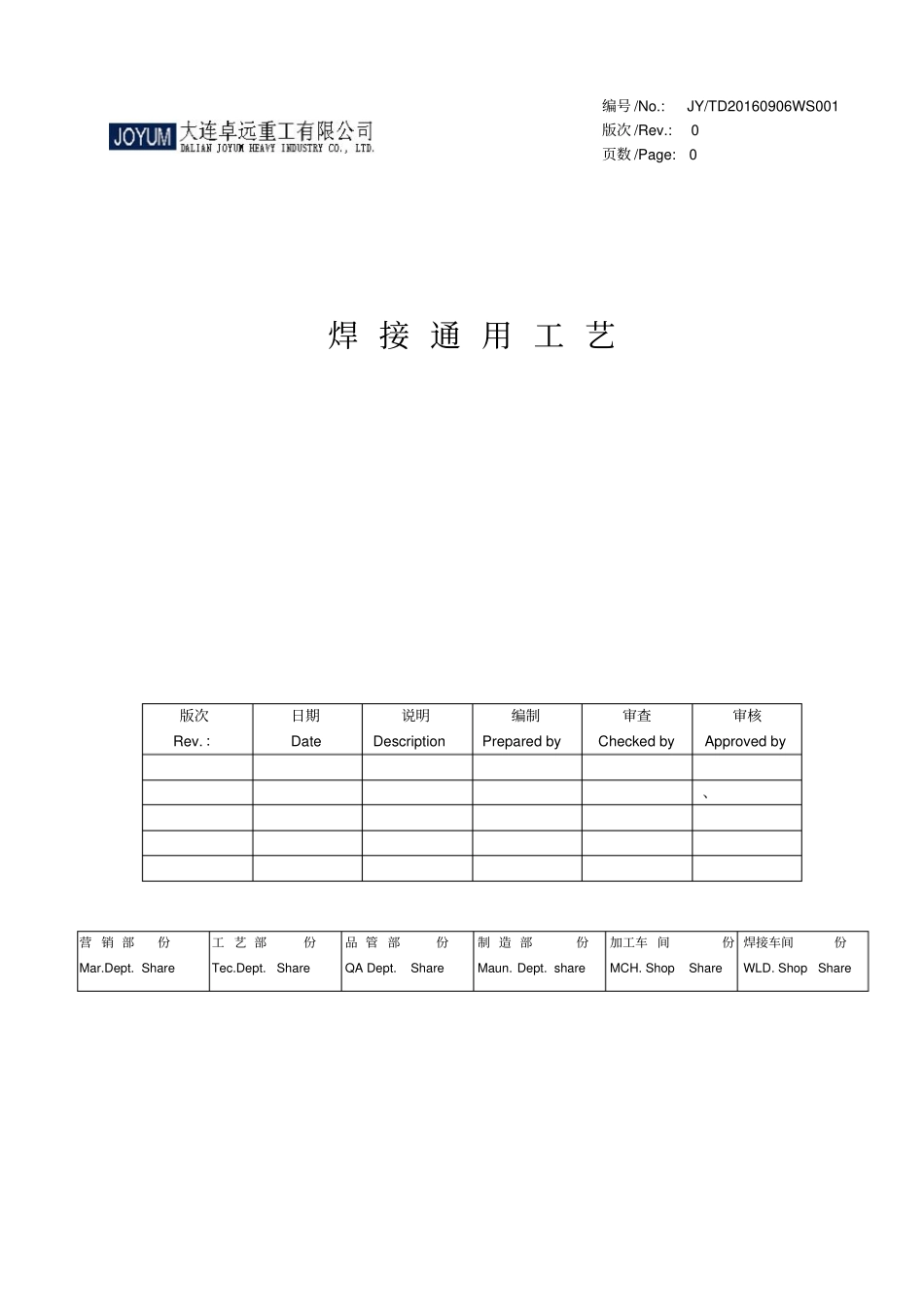

焊 接 通 用 工 艺版次Rev.：日期Date 说明Description 编制Prepared by 审查Checked by 审核Approved by 、营 销 部份Mar.Dept. Share 工 艺 部份Tec.Dept. Share 品 管 部份QA Dept. Share 制 造 部份Maun. Dept. share 加工车 间份MCH. Shop Share 焊接车间份WLD. Shop Share 编号 /No.: JY/TD20160906WS001 版次 /Rev.: 0 页数 /Page:0 焊接通用工艺第 1 页，共 12 页编号 /NO.:JY/TD1102066WS001 版本 /Rev.: 0 1 总则1.1 目的 ：是给所有的人提供可用来帮助设计和解释图纸的资源，确保焊接产品能最大限度的满足客户需求，并且通过图纸传达有用的信息。1.2 范围 ：若无特殊说明，本工艺适用于公司所有产品的焊接制造工艺。请相关部门严格按照工艺要求进行作业。1.3 维护 ：工艺部将保存原版本文件用以维护。1.4 修订 ：本文件将以年为周期或按设计部、品质管理部和生产车间需要由焊接工程师进行评估及修订。1.5 文档控制 ：本工艺电子文档保存于卓远企业内联网，打印使用不限制。2 焊接生产的要求2.1 相关术语与概念：2.1.1 焊接电流强度 I ：经电极流通的电流强度。2.1.2 电弧电压 U:触针或焊条架和工件之间的电压差。2.1.3 预热温度 Tp：直接在每一焊接过程之前工件焊接范围中的温度。2.1.4 热效率 k：送入焊接中的热能量和电弧所需电能量之间的比。2.1.5 全熔透焊缝： 熔化焊对接焊缝的接头。3 焊前准备3.1 材料准备3.1.1 焊材准备1）焊条、焊丝或者焊丝 - 焊剂组合必须由符合相应标准的质量证明书方可使用。2）用作保护的气体必须为按相应的国家标准制造且满足纯度要求的气体，气体供应商必须提供合格证，证明该气体或混合气的露点或混合比例满足公司工艺文件的要求。3）从原包装中取出的焊接材料必须在焊材库按相应的标准予以保护和贮存，以使其焊接性能不受影响。4）低氢型和不锈钢类焊条使用前必须按产品说明书要求进行烘焙，烘焙后的焊条必须在100~150℃的保温筒中存放，且随用随取。严禁将焊条领出后暴露于潮湿的大气中。使用中的焊条允许重复烘干一次，不得反复重复烘干。任何低氢型焊条在用重量法确定含水量超过 0.4%时，将不能再使用，必须报废。酸性焊条按产品说明书要求烘干后可放在80~120℃的保温筒中，随用随取。5）焊丝应表面保护层完好，无破损，油污和水锈等，焊丝粗细均匀，GMAW和 FCAW焊丝盘焊接通用工艺第 2 页，共 12 页...
