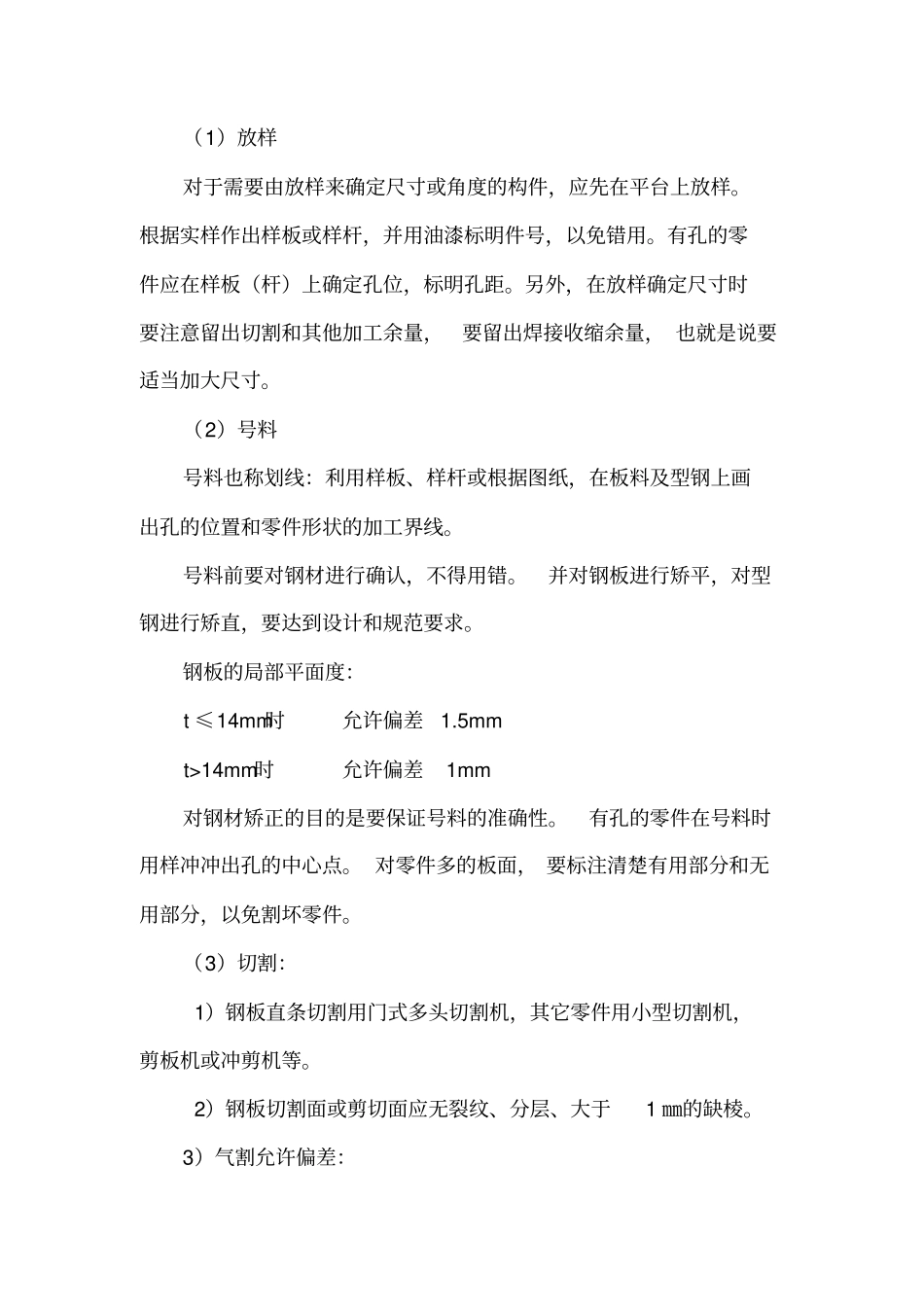

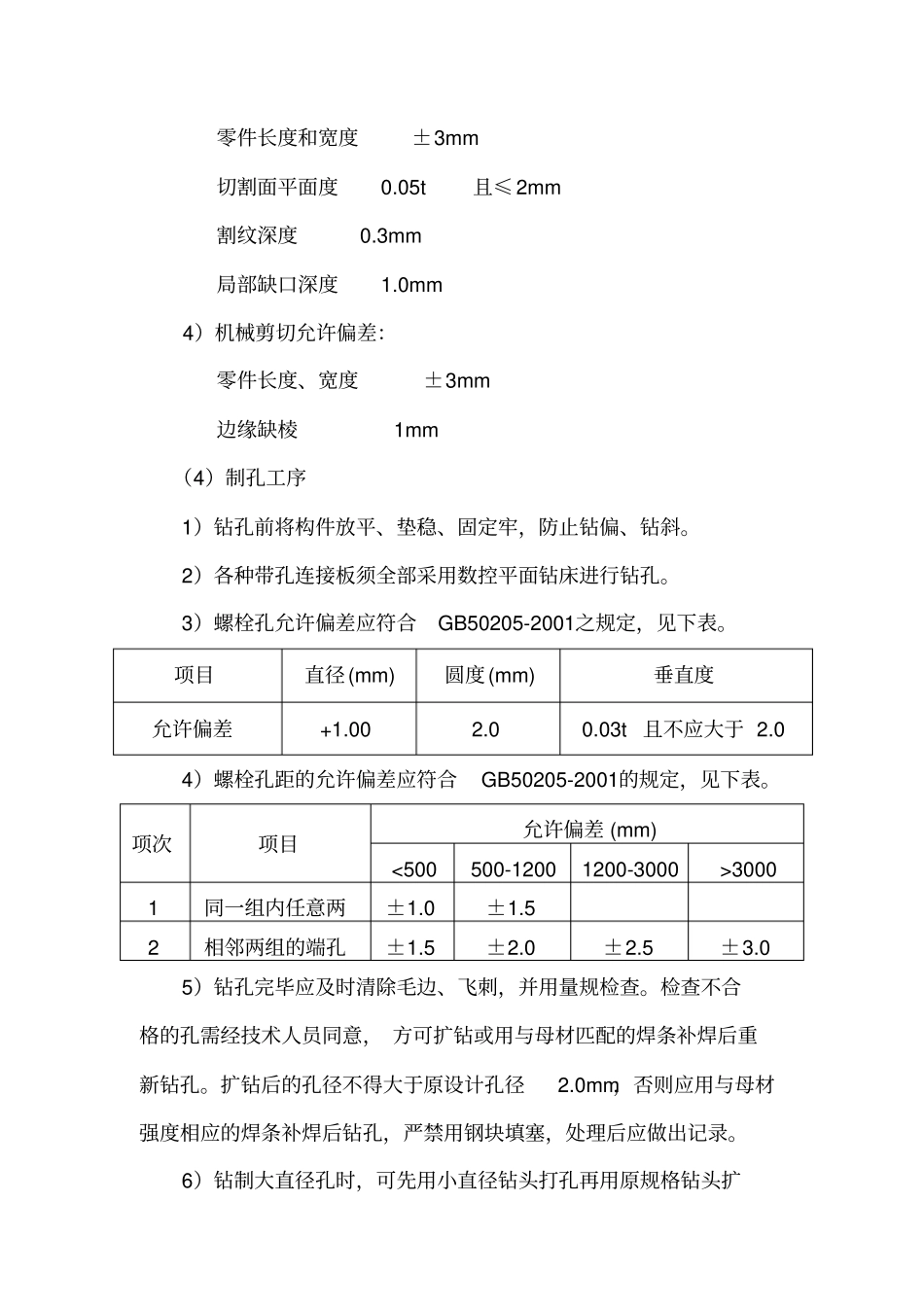

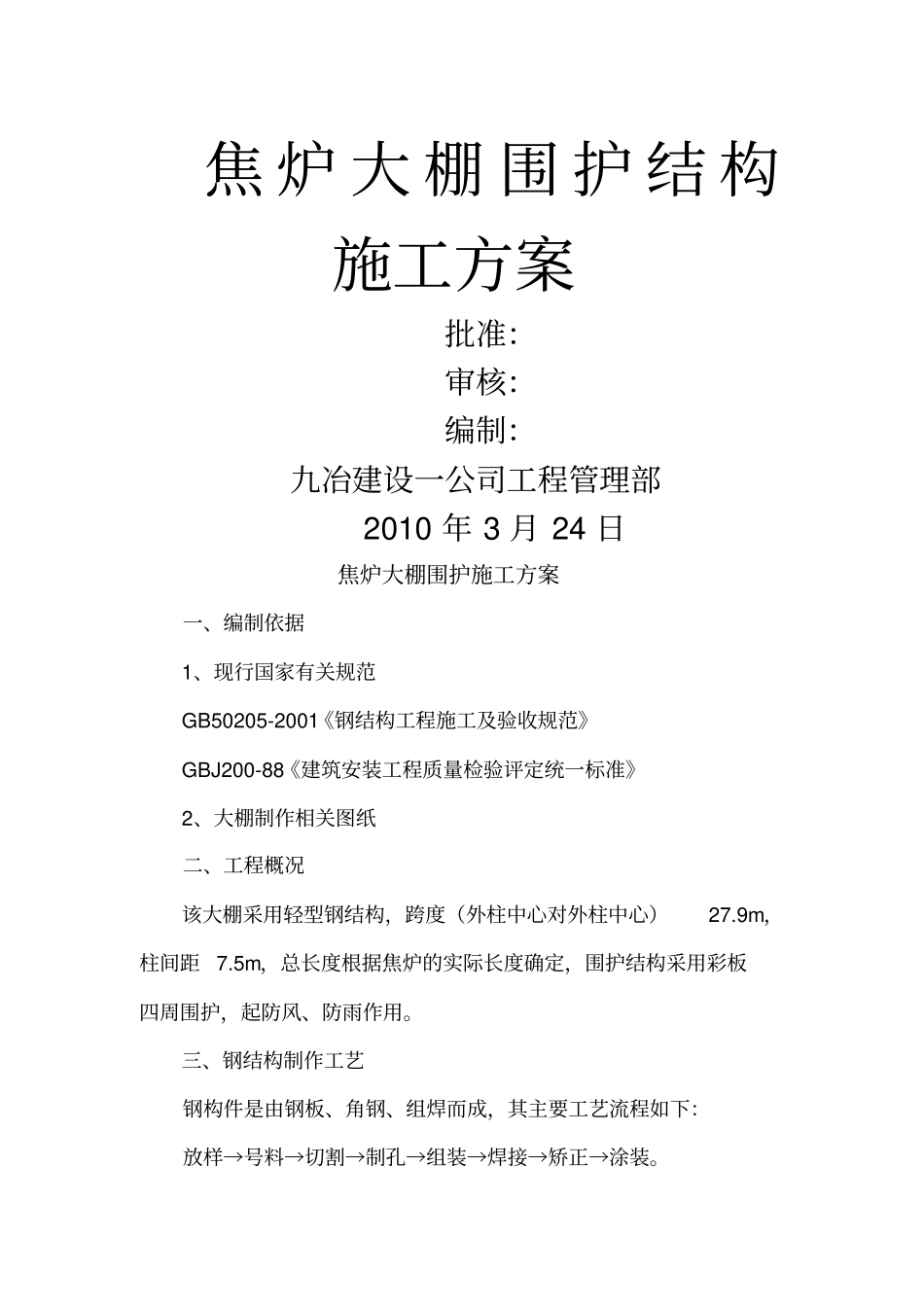

焦 炉 大 棚 围 护 结 构施工方案批准：审核：编制：九冶建设一公司工程管理部2010 年 3 月 24 日焦炉大棚围护施工方案一、编制依据1、现行国家有关规范GB50205-2001《钢结构工程施工及验收规范》GBJ200-88《建筑安装工程质量检验评定统一标准》2、大棚制作相关图纸二、工程概况该大棚采用轻型钢结构，跨度（外柱中心对外柱中心）27.9m，柱间距7.5m，总长度根据焦炉的实际长度确定，围护结构采用彩板四周围护，起防风、防雨作用。三、钢结构制作工艺钢构件是由钢板、角钢、组焊而成，其主要工艺流程如下：放样→号料→切割→制孔→组装→焊接→矫正→涂装。（1）放样对于需要由放样来确定尺寸或角度的构件，应先在平台上放样。根据实样作出样板或样杆，并用油漆标明件号，以免错用。有孔的零件应在样板（杆）上确定孔位，标明孔距。另外，在放样确定尺寸时要注意留出切割和其他加工余量，要留出焊接收缩余量， 也就是说要适当加大尺寸。（2）号料号料也称划线：利用样板、样杆或根据图纸，在板料及型钢上画出孔的位置和零件形状的加工界线。号料前要对钢材进行确认，不得用错。并对钢板进行矫平，对型钢进行矫直，要达到设计和规范要求。钢板的局部平面度：t ≤14mm时允许偏差 1.5mm t>14mm时允许偏差 1mm 对钢材矫正的目的是要保证号料的准确性。有孔的零件在号料时用样冲冲出孔的中心点。 对零件多的板面， 要标注清楚有用部分和无用部分，以免割坏零件。（3）切割：1）钢板直条切割用门式多头切割机，其它零件用小型切割机，剪板机或冲剪机等。2）钢板切割面或剪切面应无裂纹、分层、大于1 ㎜的缺棱。3）气割允许偏差：零件长度和宽度±3mm 切割面平面度 0.05t且≤2mm 割纹深度 0.3mm 局部缺口深度 1.0mm 4）机械剪切允许偏差：零件长度、宽度±3mm 边缘缺棱 1mm （4）制孔工序1）钻孔前将构件放平、垫稳、固定牢，防止钻偏、钻斜。2）各种带孔连接板须全部采用数控平面钻床进行钻孔。3）螺栓孔允许偏差应符合GB50205-2001之规定，见下表。项目直径(mm) 圆度(mm) 垂直度允许偏差+1.00 2.0 0.03t 且不应大于 2.0 4）螺栓孔距的允许偏差应符合GB50205-2001的规定，见下表。项次项目允许偏差 (mm) <500 500-1200 1200-3000 >3000 1 同一组内任意两±1.0 ±1.5 2 相邻两组的端孔±1.5 ±2.0 ±2.5 ±3.0 5）钻孔完毕应及时清除毛边、飞刺，并用量规检查。检查不合格的孔需经技术人员同意， 方...
