焦炉砌筑施工方案

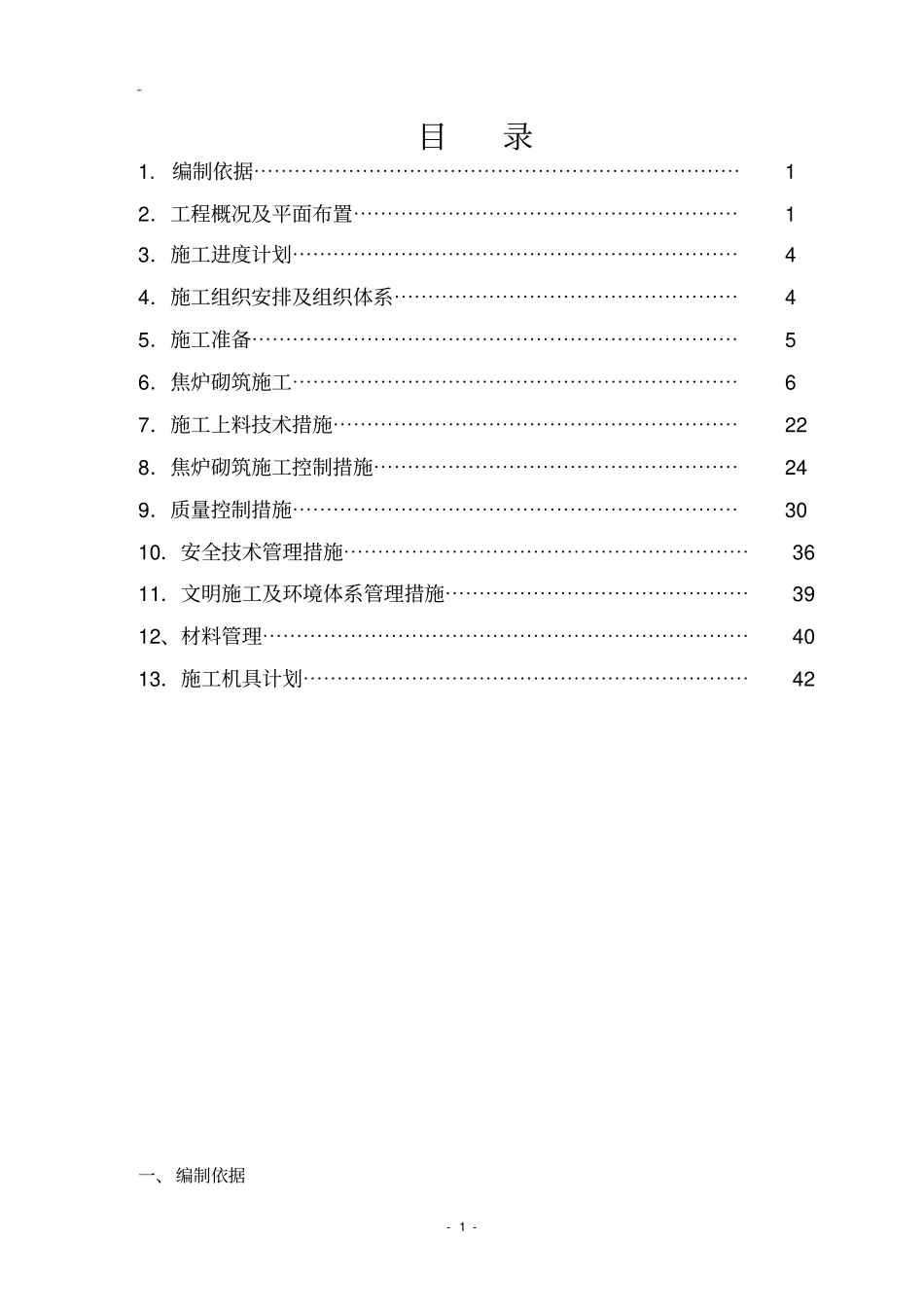

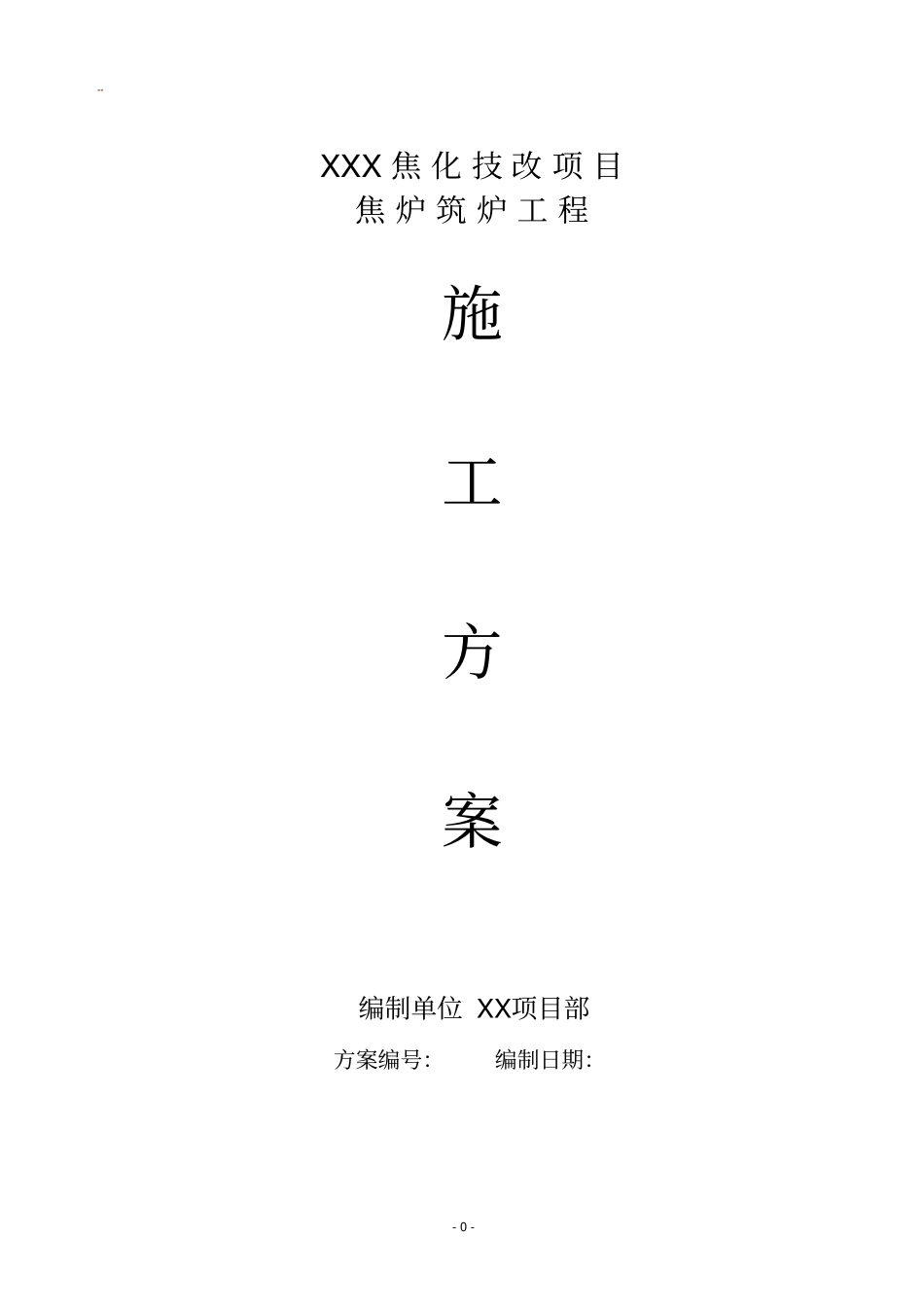

- 0 - XXX 焦 化 技 改 项 目焦 炉 筑 炉 工 程施工方案编制单位 XX项目部方案编号：编制日期：- 1 - 目录1. 编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12．工程概况及平面布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13．施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44．施工组织安排及组织体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45．施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56．焦炉砌筑施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯67．施工上料技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯228．焦炉砌筑施工控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯249．质量控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3010．安全技术管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3611．文明施工及环境体系管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3912、材料管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4013．施工机具计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42一、 编制依据- 2 - 1．本工程设计图纸，技术文件，砌筑规程。2. 我公司多年焦炉砌筑的施工经验总结。3. 施工现场的实际情况。4. 《工业炉砌筑工程施工及验收规范》 （GB50309— 2007）。5. 《筑炉工手册》。一、工程概况及施工平面布置1. 工程概况1.1 工程概述XX焦炉属于大型焦炉。筑炉施工包括：焦炉本体砌筑、烟道、炉门、上升管、桥管、保护板浇注料、除尘孔盖座及热态烘炉工程等施工。1.2 施工特点1.2.1焦炉结构复杂，砌筑量大，特异型砖号多，焦炉属特大型工业炉，施工中搭设上料平台及砌砖用脚手架工程量大；1.2.2焦炉生产工艺为煤在焦炉炭化室中隔绝空气加热干馏生成焦炭，并回收煤气等附属产品，要求筑炉施工满足工艺要求，特别立火道和炭化室主墙面保证设计要求；1.2.3空气、废气在蓄热室进行热交换，防止气体之间相互窜漏，施工中必须保证砌体的气密性，灰浆饱满，勾缝密实；1.2.4焦炉本体砌筑时，为保证护炉铁件安装，其外形几何尺寸应符合设计要求。整体分若干个格室，施工中严格控制各中心尺寸，减少系统误差。1.2.5 按照先砌筑后安装炉柱， 与 6m焦炉施工方法相同， 即蓄热室部位的格子砖施工安排在炉顶砌筑完并整个炉子清扫干净后再同时进行。1.3 焦炉主要结构参数炭化室高： 5500mm 平均宽： 520mm 全锥度： 20mm中心距： 1350...
