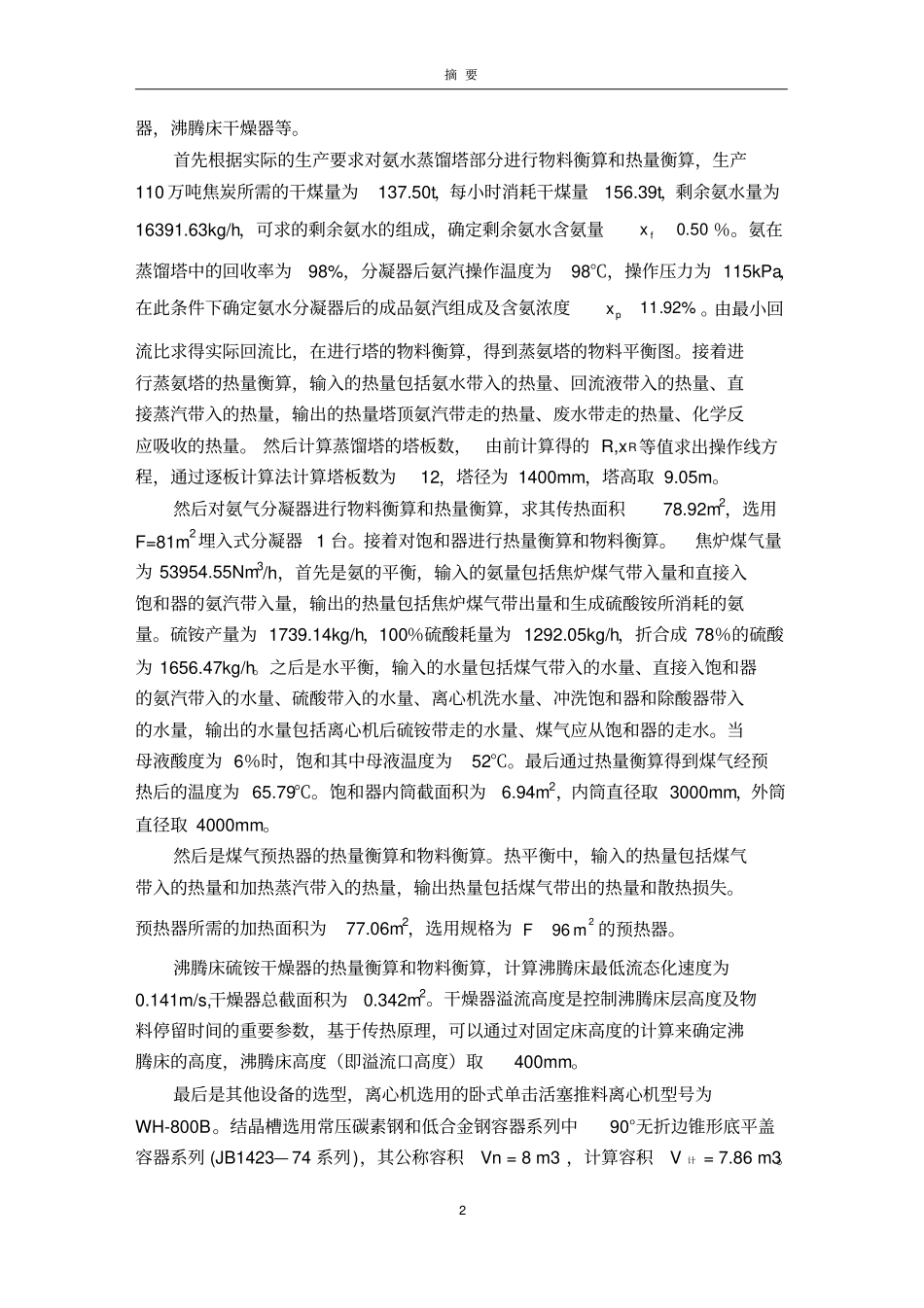

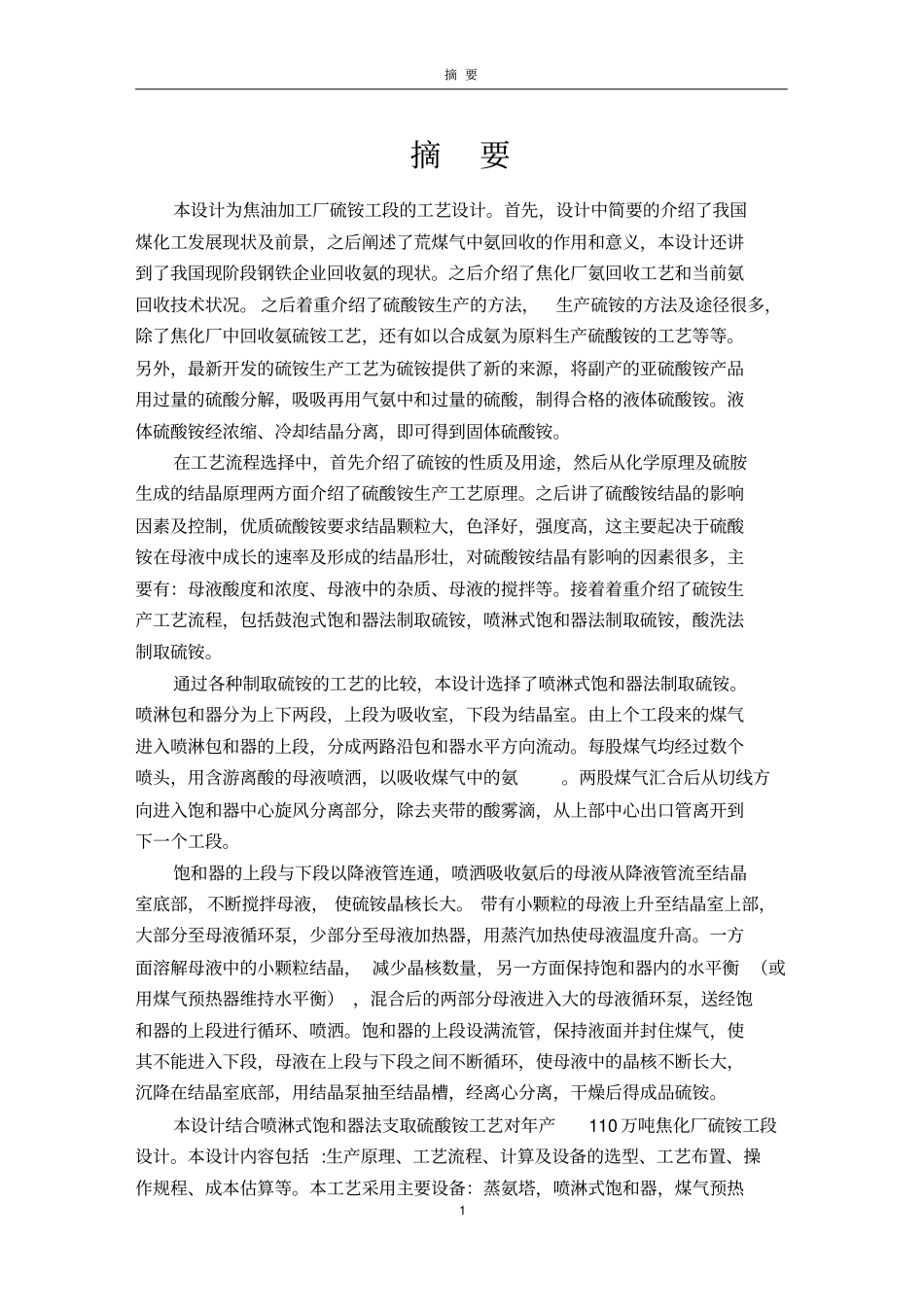

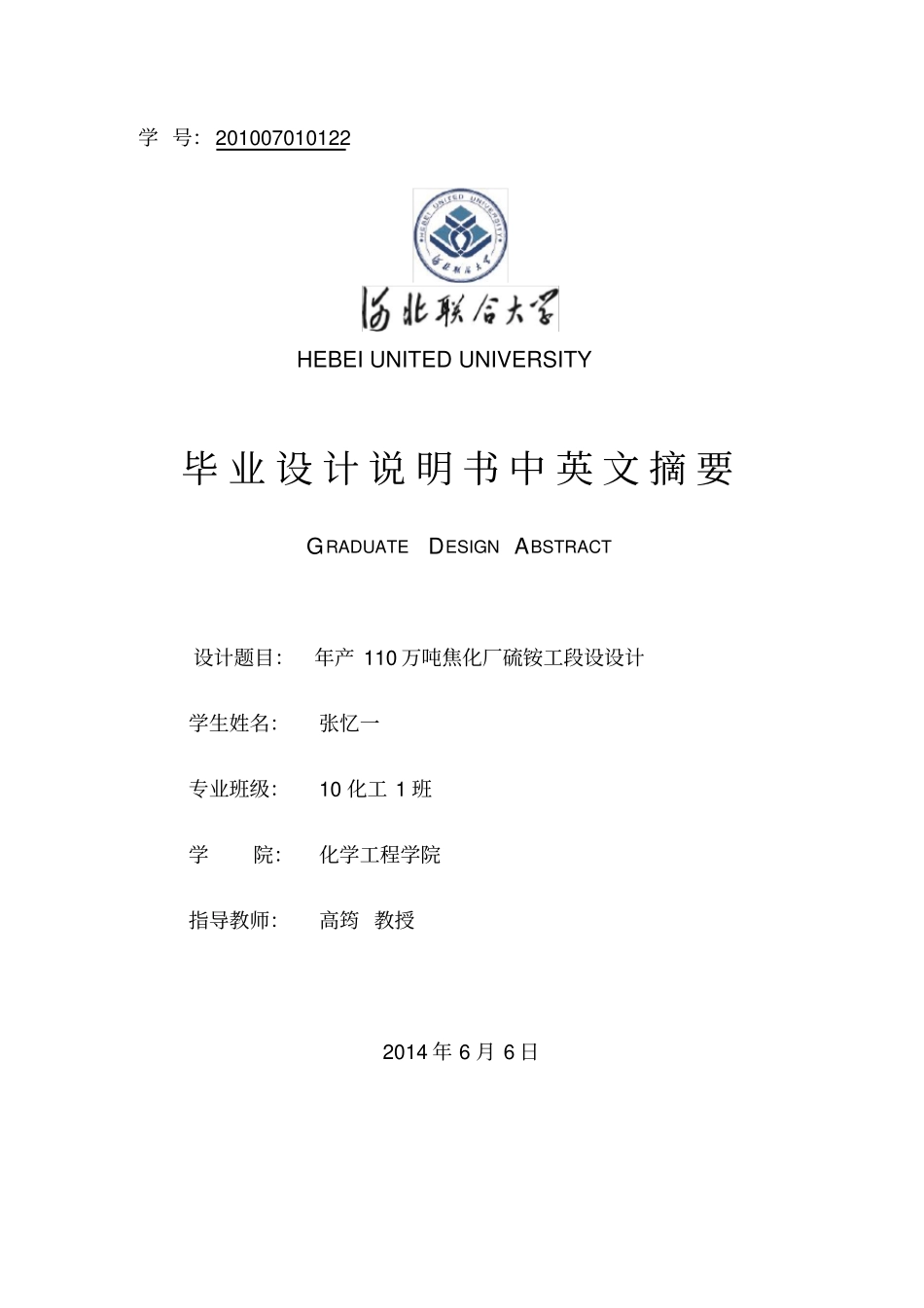

学 号：201007010122HEBEI UNITED UNIVERSITY 毕 业 设 计 说 明 书 中 英 文 摘 要GRADUATEDESIGN ABSTRACT 设计题目：年产 110 万吨焦化厂硫铵工段设设计学生姓名：张忆一专业班级：10 化工 1 班学院：化学工程学院指导教师：高筠 教授2014 年 6 月 6 日摘 要1 摘要本设计为焦油加工厂硫铵工段的工艺设计。首先，设计中简要的介绍了我国煤化工发展现状及前景，之后阐述了荒煤气中氨回收的作用和意义，本设计还讲到了我国现阶段钢铁企业回收氨的现状。之后介绍了焦化厂氨回收工艺和当前氨回收技术状况。 之后着重介绍了硫酸铵生产的方法，生产硫铵的方法及途径很多，除了焦化厂中回收氨硫铵工艺，还有如以合成氨为原料生产硫酸铵的工艺等等。另外，最新开发的硫铵生产工艺为硫铵提供了新的来源，将副产的亚硫酸铵产品用过量的硫酸分解，吸吸再用气氨中和过量的硫酸，制得合格的液体硫酸铵。液体硫酸铵经浓缩、冷却结晶分离，即可得到固体硫酸铵。在工艺流程选择中，首先介绍了硫铵的性质及用途，然后从化学原理及硫胺生成的结晶原理两方面介绍了硫酸铵生产工艺原理。之后讲了硫酸铵结晶的影响因素及控制，优质硫酸铵要求结晶颗粒大，色泽好，强度高，这主要起决于硫酸铵在母液中成长的速率及形成的结晶形壮，对硫酸铵结晶有影响的因素很多，主要有：母液酸度和浓度、母液中的杂质、母液的搅拌等。接着着重介绍了硫铵生产工艺流程，包括鼓泡式饱和器法制取硫铵，喷淋式饱和器法制取硫铵，酸洗法制取硫铵。通过各种制取硫铵的工艺的比较，本设计选择了喷淋式饱和器法制取硫铵。喷淋包和器分为上下两段，上段为吸收室，下段为结晶室。由上个工段来的煤气进入喷淋包和器的上段，分成两路沿包和器水平方向流动。每股煤气均经过数个喷头，用含游离酸的母液喷洒，以吸收煤气中的氨。两股煤气汇合后从切线方向进入饱和器中心旋风分离部分，除去夹带的酸雾滴，从上部中心出口管离开到下一个工段。饱和器的上段与下段以降液管连通，喷洒吸收氨后的母液从降液管流至结晶室底部，不断搅拌母液， 使硫铵晶核长大。 带有小颗粒的母液上升至结晶室上部，大部分至母液循环泵，少部分至母液加热器，用蒸汽加热使母液温度升高。一方面溶解母液中的小颗粒结晶， 减少晶核数量，另一方面保持饱和器内的水平衡 （或用煤气预热器维持水平衡） ，混合后的两部分母液进入大的母液循环泵，送经饱和器的上段进行循环、喷洒。饱和器的上...
