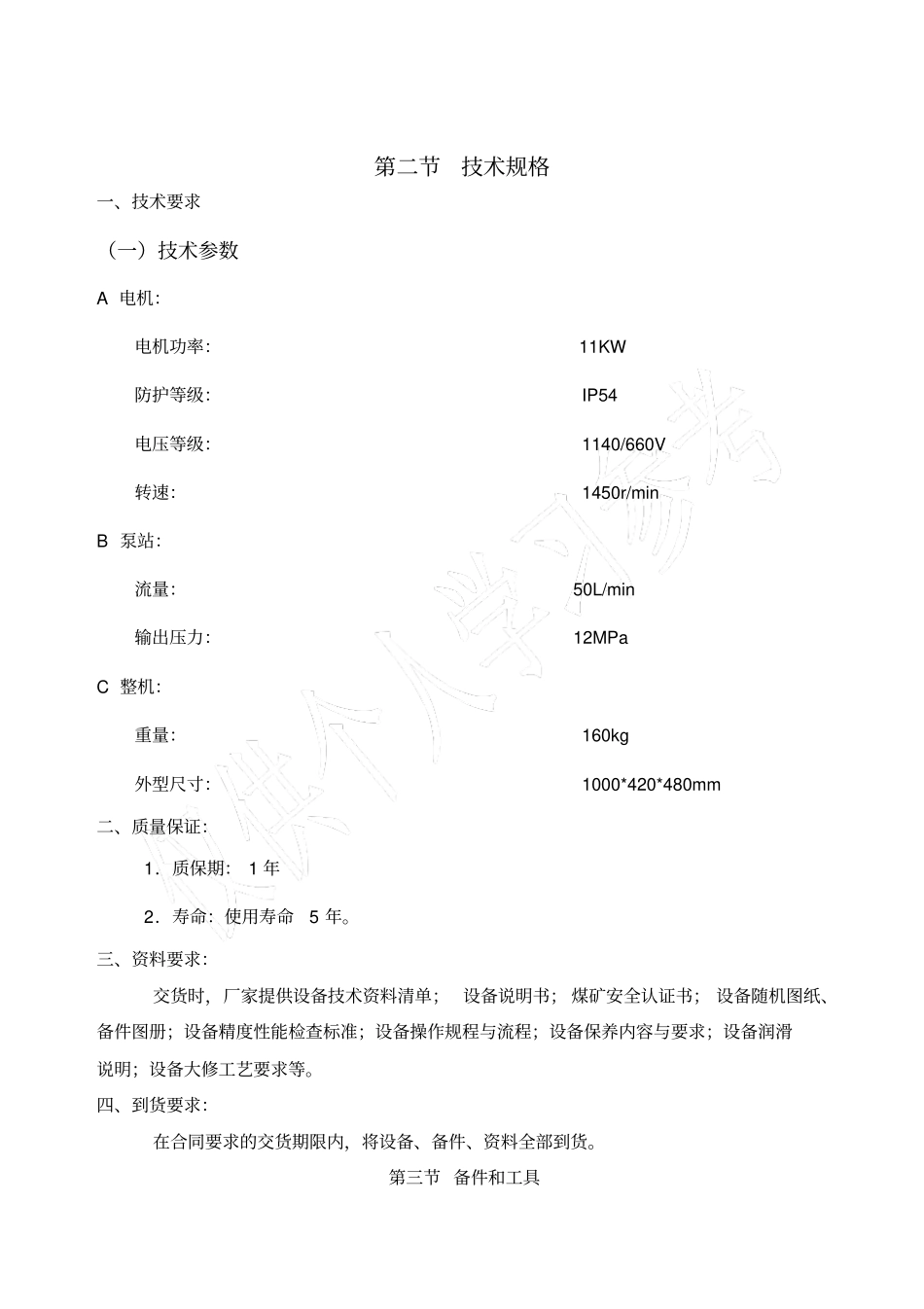

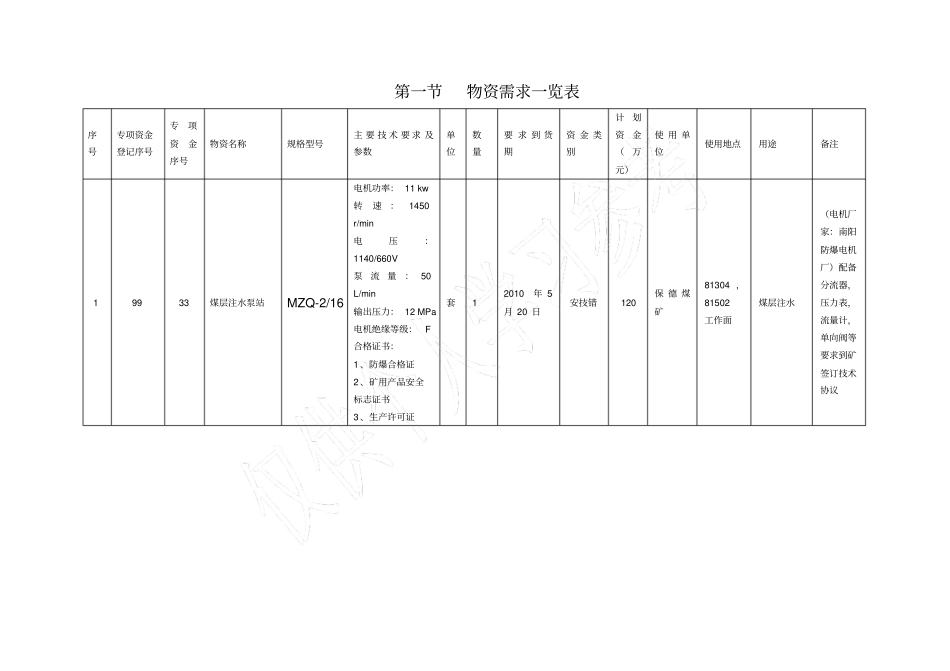

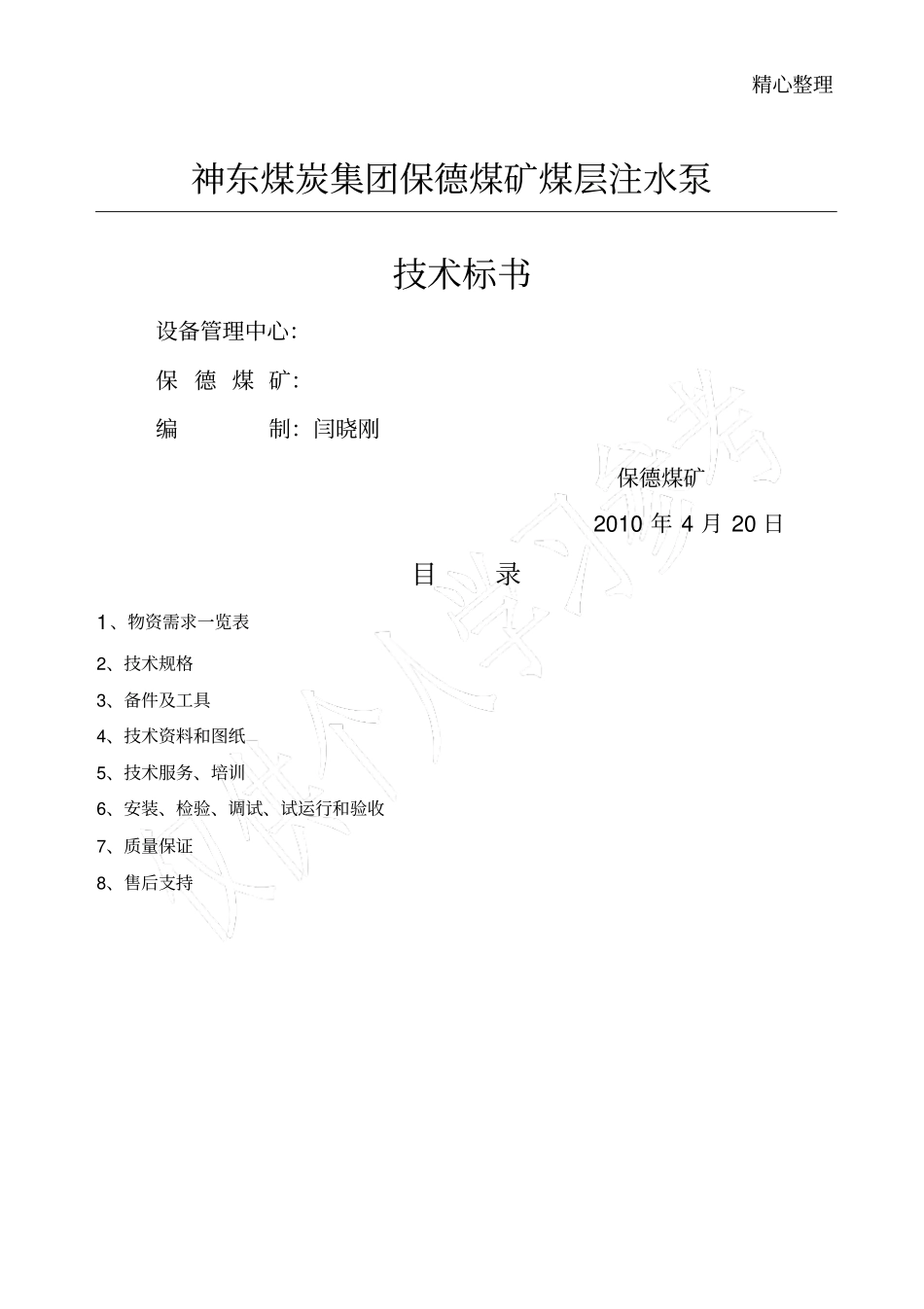

精心整理神东煤炭集团保德煤矿煤层注水泵技术标书设备管理中心:保 德 煤 矿:编制:闫晓刚保德煤矿2010 年 4 月 20 日目录1、物资需求一览表2、技术规格3、备件及工具4、技术资料和图纸5、技术服务、培训6、安装、检验、调试、试运行和验收7、质量保证8、售后支持第一节物资需求一览表序号专项资金登记序号专项资金序号物资名称规格型号主 要 技 术 要 求 及参数单位数量要 求 到 货期资 金 类别计划资金(万元)使 用 单位使用地点用途备注199 33 煤层注水泵站MZQ-2/16 电机功率: 11 kw 转速:1450 r/min 电压:1140/660V 泵流量: 50 L/min 输出压力: 12 MPa 电机绝缘等级:F 合格证书:1、防爆合格证2、矿用产品安全标志证书3、生产许可证套12010年 5月 20 日安技错120 保 德 煤矿81304 ,81502工作面煤层注水(电机厂家:南阳防爆电机厂)配备分流器,压力表,流量计,单向阀等要求到矿签订技术协议第二节技术规格一、技术要求(一)技术参数A 电机:电机功率:11KW 防护等级:IP54 电压等级:1140/660V 转速:1450r/min B 泵站:流量:50L/min 输出压力:12MPa C 整机:重量:160kg 外型尺寸:1000*420*480mm 二、质量保证:1.质保期: 1 年2.寿命:使用寿命5 年。三、资料要求:交货时,厂家提供设备技术资料清单; 设备说明书; 煤矿安全认证书; 设备随机图纸、备件图册;设备精度性能检查标准;设备操作规程与流程;设备保养内容与要求;设备润滑说明;设备大修工艺要求等。四、到货要求:在合同要求的交货期限内,将设备、备件、资料全部到货。第三节 备件和工具1、供方提供设备安装所有零配件及试运行使用的润滑油脂等,在设备交货时提供。2、中标方应保证长期以最优惠的价格供给易损件和备件。如果备件发生设计变更,应将变更信息及时通知用户。3、在备件停止生产的情况下,卖方应事先将要停止生产的计划通知买方使买方有足够的时间采购所需的备件。4、在备件停止生产后,如果买方要求,卖方应免费向买方提供备件的蓝图、图纸和规格。5、单台设备随机备件、技术文件、工具明细表:表1 随机技术文件清单序号文件名称份 数备注1 产品出厂检验合格证1 2 装箱单1 3 使用说明书1 4 装配图2 套第四节 技术资料和图纸1、中标方按规定给买方提供全面的、详细的技术资料,包括各种图纸、设备使用手册、维修手册、零件手册、备件目录及报价CD 。提供电子版本 1...
