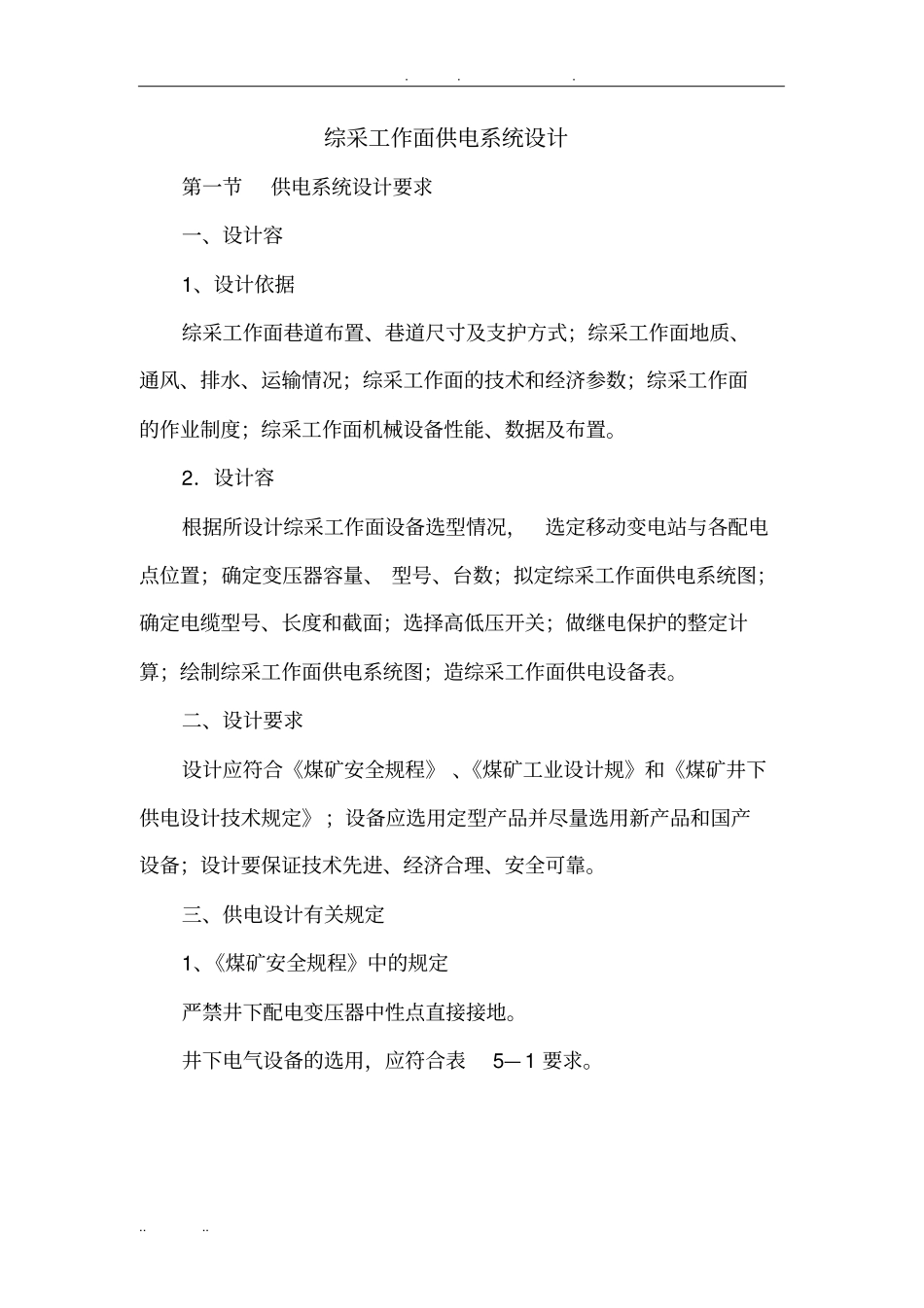

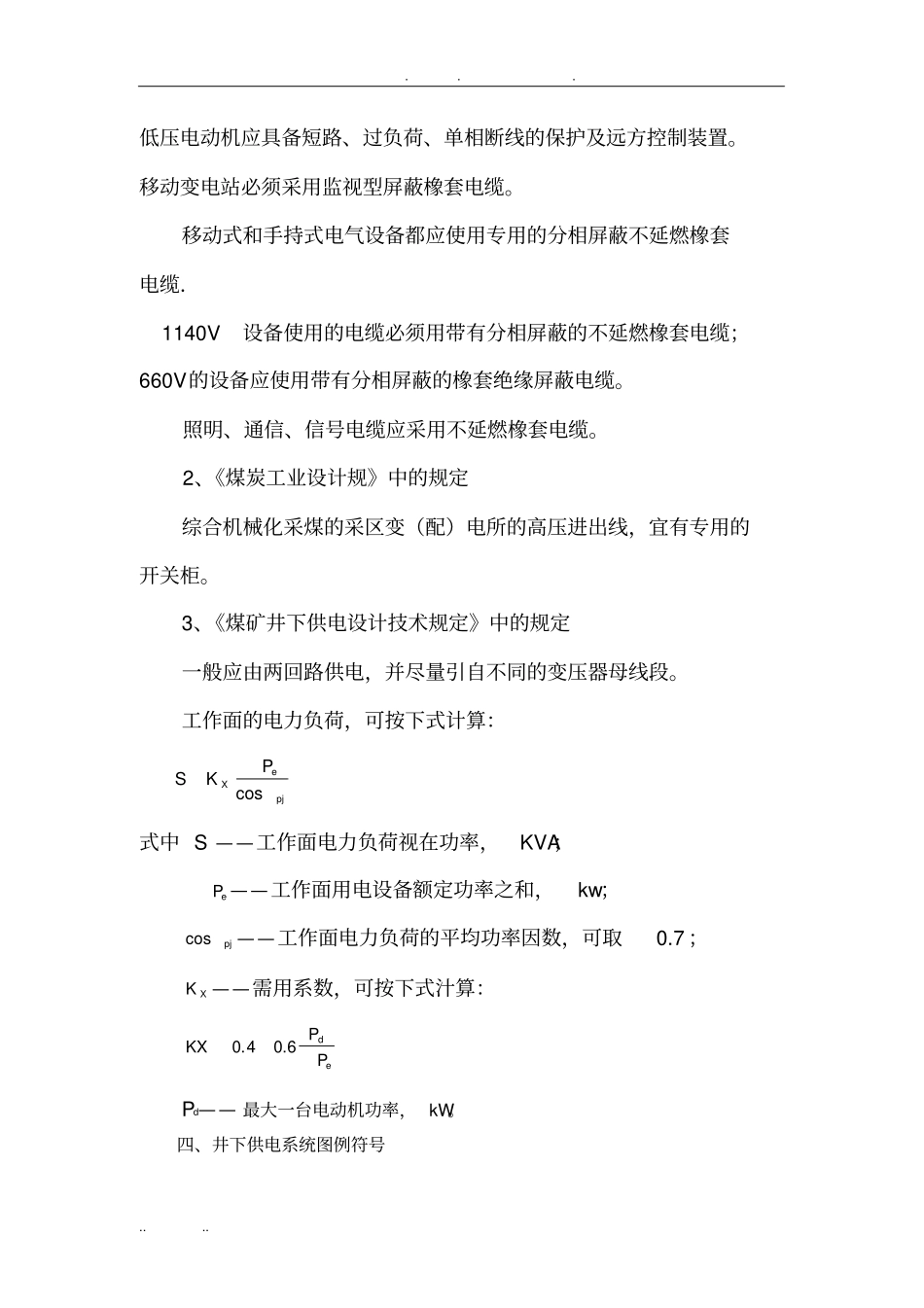

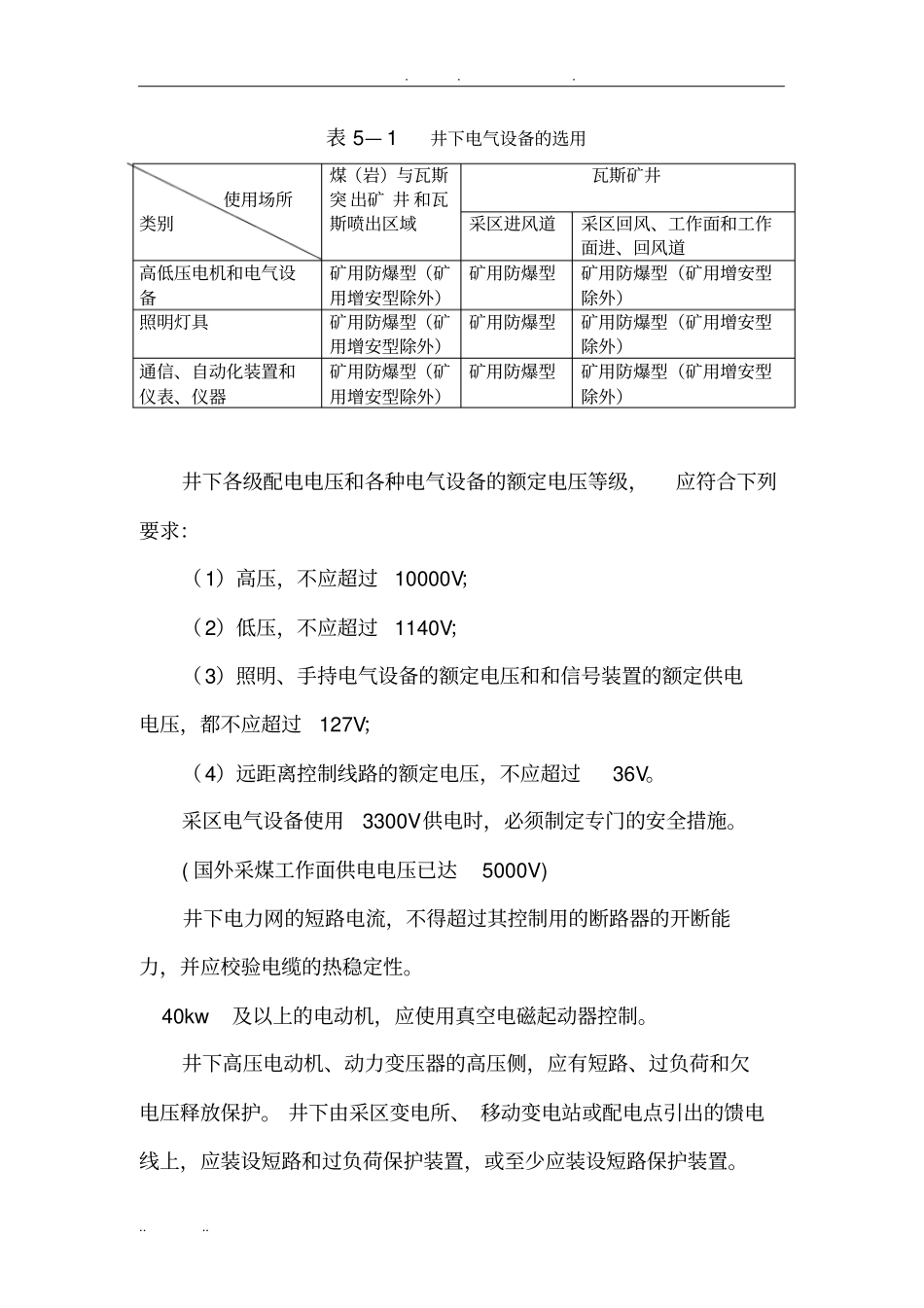

. . . .. .. 综采工作面供电系统设计第一节供电系统设计要求一、设计容1、设计依据综采工作面巷道布置、巷道尺寸及支护方式；综采工作面地质、通风、排水、运输情况；综采工作面的技术和经济参数；综采工作面的作业制度；综采工作面机械设备性能、数据及布置。2．设计容根据所设计综采工作面设备选型情况，选定移动变电站与各配电点位置；确定变压器容量、 型号、台数；拟定综采工作面供电系统图；确定电缆型号、长度和截面；选择高低压开关；做继电保护的整定计算；绘制综采工作面供电系统图；造综采工作面供电设备表。二、设计要求设计应符合《煤矿安全规程》 、《煤矿工业设计规》和《煤矿井下供电设计技术规定》；设备应选用定型产品并尽量选用新产品和国产设备；设计要保证技术先进、经济合理、安全可靠。三、供电设计有关规定1、《煤矿安全规程》中的规定严禁井下配电变压器中性点直接接地。井下电气设备的选用，应符合表5— 1 要求。. . . .. .. 表 5— 1 井下电气设备的选用使用场所类别煤（岩）与瓦斯突 出矿 井 和瓦斯喷出区域瓦斯矿井采区进风道采区回风、工作面和工作面进、回风道高低压电机和电气设备矿用防爆型（矿用增安型除外）矿用防爆型矿用防爆型（矿用增安型除外）照明灯具矿用防爆型（矿用增安型除外）矿用防爆型矿用防爆型（矿用增安型除外）通信、自动化装置和仪表、仪器矿用防爆型（矿用增安型除外）矿用防爆型矿用防爆型（矿用增安型除外）井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：（1）高压，不应超过10000V；（2）低压，不应超过1140V；（3）照明、手持电气设备的额定电压和和信号装置的额定供电电压，都不应超过127V；（4）远距离控制线路的额定电压，不应超过36V。采区电气设备使用3300V供电时，必须制定专门的安全措施。( 国外采煤工作面供电电压已达5000V) 井下电力网的短路电流，不得超过其控制用的断路器的开断能力，并应校验电缆的热稳定性。 40kw及以上的电动机，应使用真空电磁起动器控制。井下高压电动机、动力变压器的高压侧，应有短路、过负荷和欠电压释放保护。 井下由采区变电所、 移动变电站或配电点引出的馈电线上，应装设短路和过负荷保护装置，或至少应装设短路保护装置。. . . .. .. 低压电动机应具备短路、过负荷、单相断线的保护及远方控制装置。移动变电站必须采用监视型屏蔽橡套电缆。移动式和手持式电气设备都应使用专用的分相屏蔽不延...
