煤矿采区矸石充填设计方案

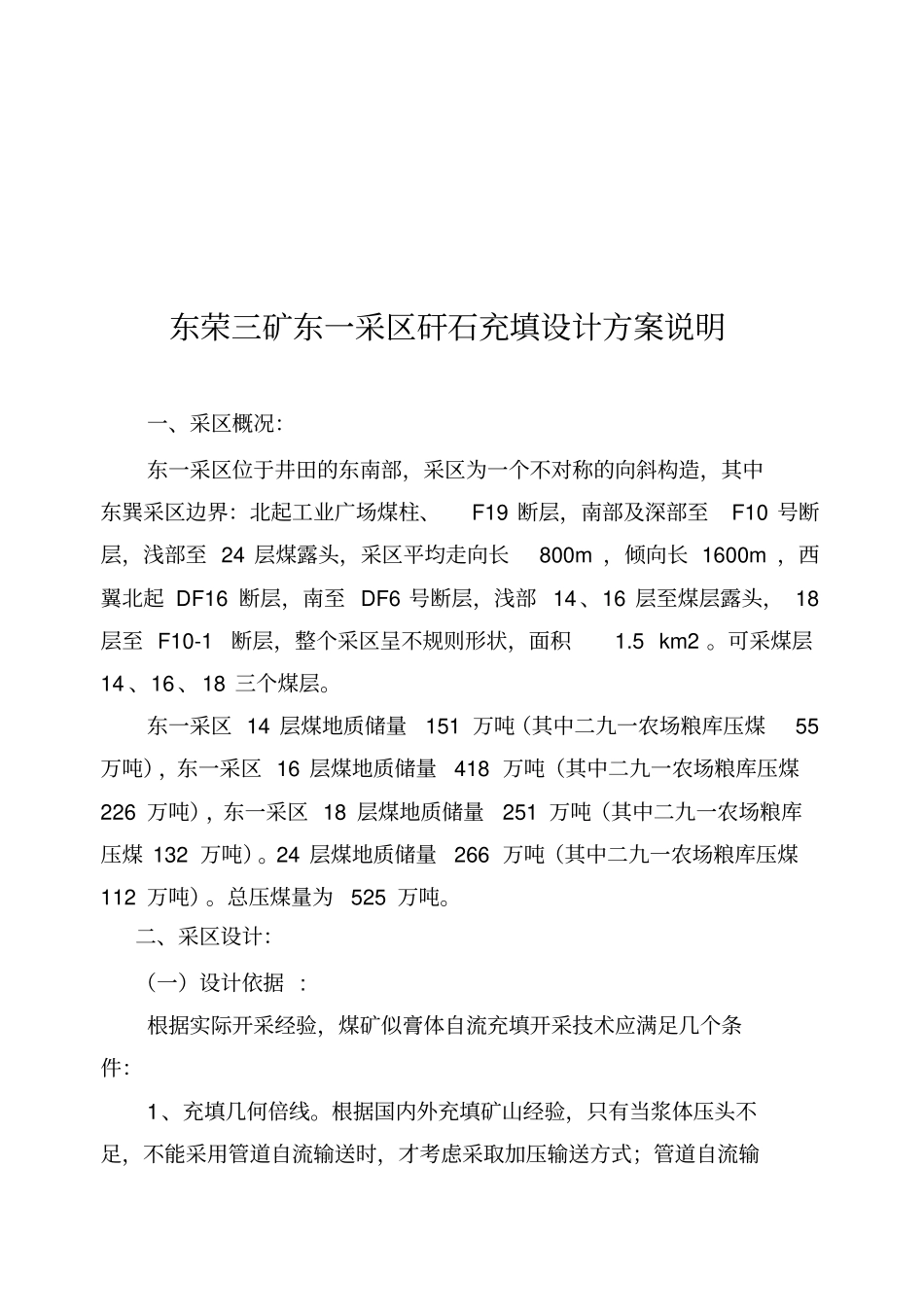

东荣三矿东一采区矸石充填设计方案说明一、采区概况：东一采区位于井田的东南部，采区为一个不对称的向斜构造，其中东巽采区边界：北起工业广场煤柱、F19 断层，南部及深部至F10 号断层，浅部至 24 层煤露头，采区平均走向长800m ，倾向长 1600m ，西翼北起 DF16 断层，南至 DF6 号断层，浅部 14 、16 层至煤层露头， 18层至 F10-1断层，整个采区呈不规则形状，面积1.5 km2 。可采煤层14 、16 、18 三个煤层。东一采区 14 层煤地质储量151 万吨（其中二九一农场粮库压煤55万吨），东一采区 16 层煤地质储量418 万吨（其中二九一农场粮库压煤226 万吨），东一采区 18 层煤地质储量251 万吨（其中二九一农场粮库压煤 132 万吨）。24 层煤地质储量266 万吨（其中二九一农场粮库压煤112 万吨）。总压煤量为525 万吨。二、采区设计：（一）设计依据 : 根据实际开采经验，煤矿似膏体自流充填开采技术应满足几个条件：1、充填几何倍线。根据国内外充填矿山经验，只有当浆体压头不足，不能采用管道自流输送时，才考虑采取加压输送方式；管道自流输送的标准是管路系统充填几何倍线N 小于 5，几何充填管路倍线N 按下式计算： N= ∑L/ ∑H ，其中∑L 为包括弯头、接头等管件的换算长度在内的管路总长度 ,∑H 管道起点和终点的高差。2、一定的流速。因自流充填其动力来自充填管内浆体产生的高低差,因此要求满管输送 ,故充填管径不宜太大;另外 ,我们煤矿自流充填选用的充填骨料为破碎后的煤矸石,其粒度相对较大， 不同于金属矿山充填骨料为粉末状的尾矿 ,在管道充填中容易发生沉淀堵管，因此在充填时需满足较高的流速 ,充填几何倍线最好在2.5 — 4 之间。3、因所谓的似膏体是质量浓度相对较高的浆体，具有较强的流动性；煤矿常用的走向长壁开采法，因上下平巷之间的高差较大，充填浆体会因充填过程中产生的压差导致档浆困难、易跑浆；因此，为了提高充填开采能力，充填工作面还需仰斜布置，即工作面切眼水平布置，运输巷和回风巷沿煤层倾向布置。（二）采区设计概况：1、工作面必须呈仰斜布置，即切眼沿煤层等高线布置，两条顺槽垂直切眼沿煤层倾向布置。2、充填量为100m 3/h ，需用矸石80~90T ，粉煤灰26~30T, 水泥7~9T ，减水剂 0.8T ，工作面面长为120m 。3、根据现场顶板状况充填步距按3.2m ，两天完成一个充填步距 （按2 小班推进 4 个循环，每循环0.8m ；一个小班施工充填挡墙等...
