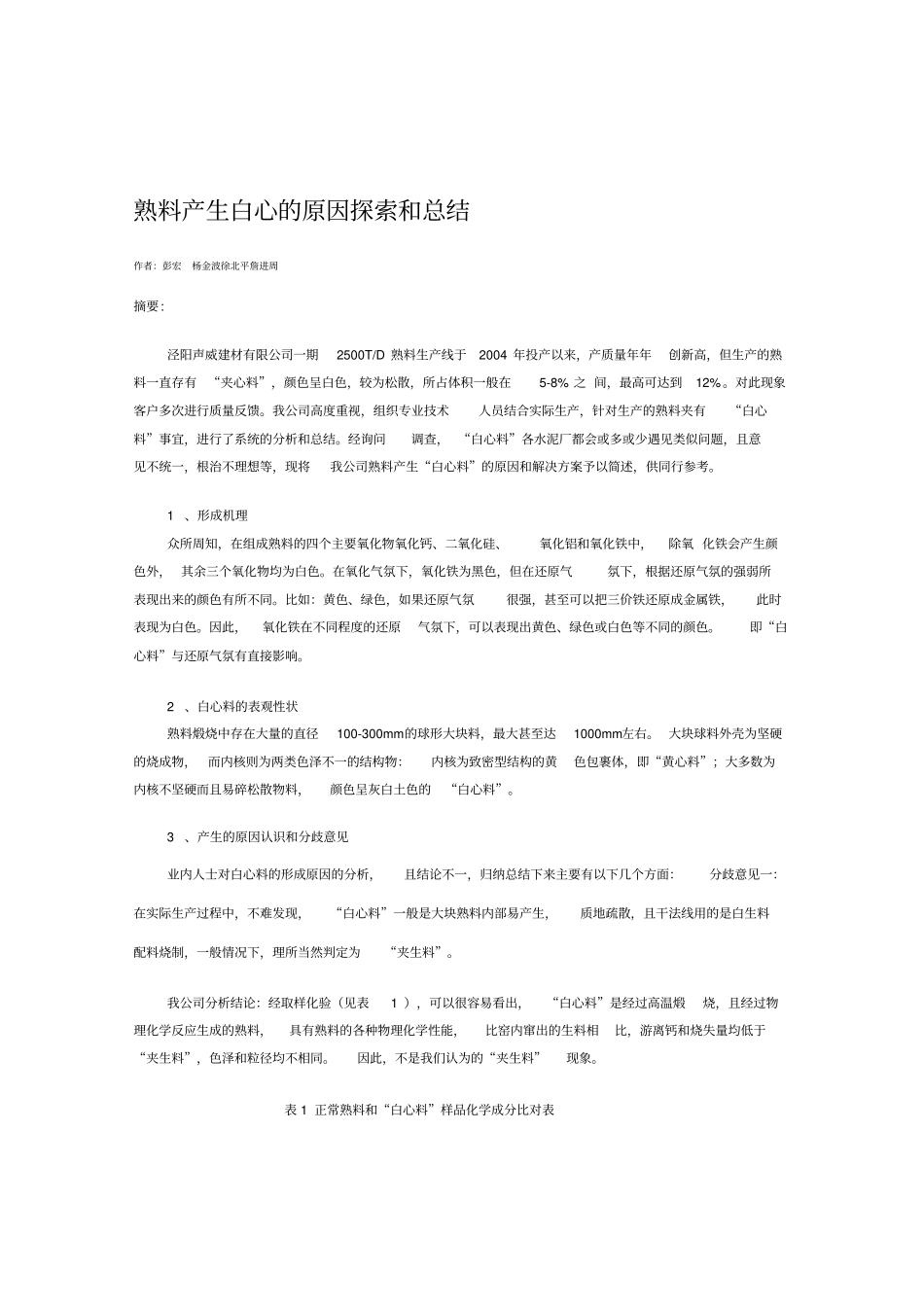

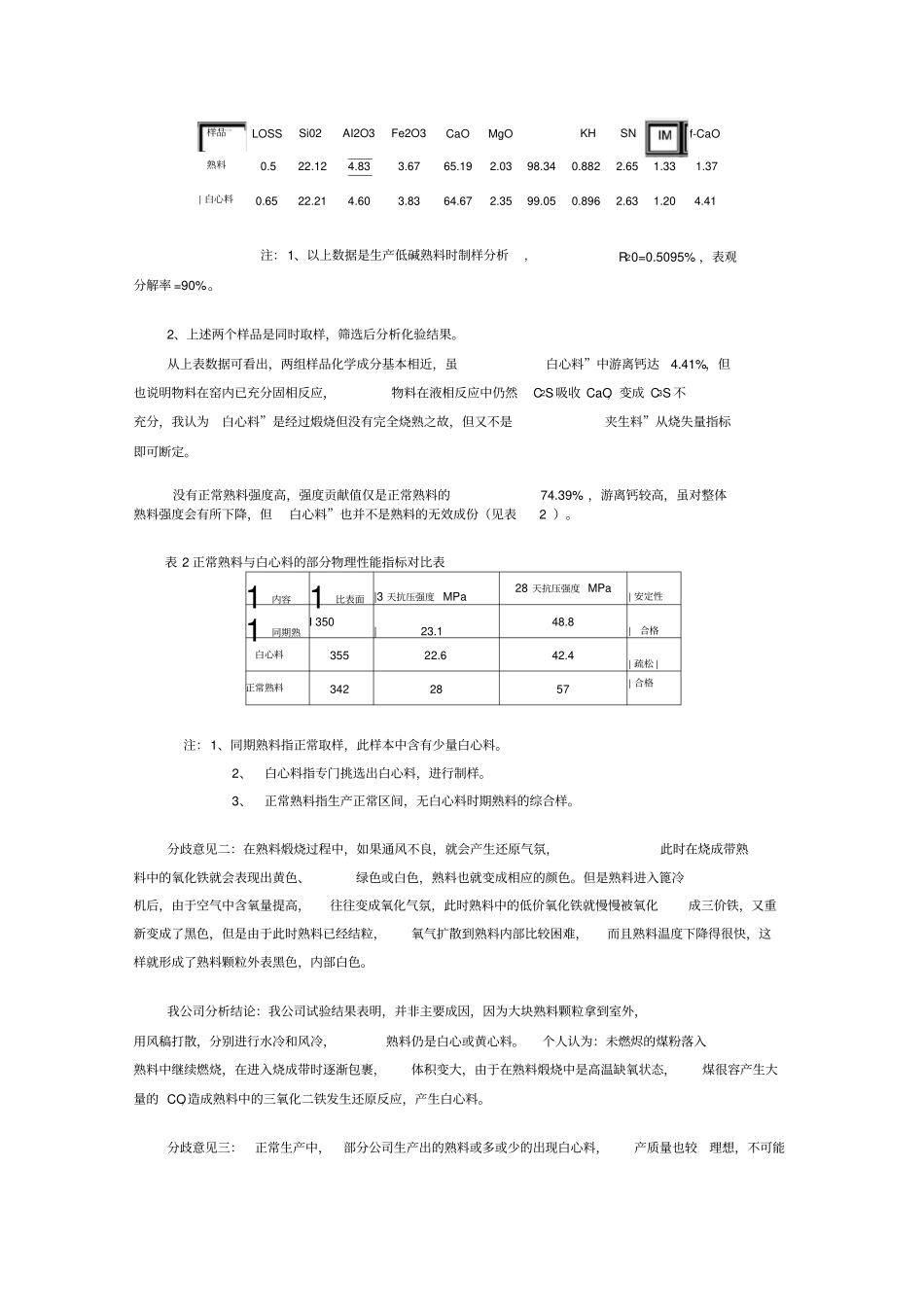

熟料产生白心的原因探索和总结作者：彭宏杨金波徐北平詹进周摘要:泾阳声威建材有限公司一期2500T/D 熟料生产线于2004 年投产以来，产质量年年创新高，但生产的熟料一直存有“夹心料”，颜色呈白色，较为松散，所占体积一般在5-8% 之 间，最高可达到12% 。对此现象客户多次进行质量反馈。我公司高度重视，组织专业技术人员结合实际生产，针对生产的熟料夹有“白心料”事宜，进行了系统的分析和总结。经询问调查， “白心料”各水泥厂都会或多或少遇见类似问题，且意见不统一，根治不理想等，现将我公司熟料产生“白心料”的原因和解决方案予以简述，供同行参考。1、形成机理众所周知，在组成熟料的四个主要氧化物氧化钙、二氧化硅、氧化铝和氧化铁中，除氧 化铁会产生颜色外， 其余三个氧化物均为白色。在氧化气氛下，氧化铁为黑色，但在还原气氛下，根据还原气氛的强弱所表现出来的颜色有所不同。比如：黄色、绿色，如果还原气氛很强，甚至可以把三价铁还原成金属铁，此时表现为白色。因此，氧化铁在不同程度的还原气氛下，可以表现出黄色、绿色或白色等不同的颜色。即“白心料”与还原气氛有直接影响。2、白心料的表观性状熟料煅烧中存在大量的直径100-300mm 的球形大块料，最大甚至达1000mm 左右。 大块球料外壳为坚硬的烧成物，而内核则为两类色泽不一的结构物：内核为致密型结构的黄色包裹体，即“黄心料”；大多数为内核不坚硬而且易碎松散物料，颜色呈灰白土色的“白心料”。3、产生的原因认识和分歧意见业内人士对白心料的形成原因的分析，且结论不一，归纳总结下来主要有以下几个方面：分歧意见一：在实际生产过程中，不难发现，“白心料”一般是大块熟料内部易产生，质地疏散，且干法线用的是白生料配料烧制，一般情况下，理所当然判定为“夹生料”。我公司分析结论：经取样化验（见表1 ），可以很容易看出，“白心料”是经过高温煅烧，且经过物理化学反应生成的熟料，具有熟料的各种物理化学性能，比窑内窜出的生料相比，游离钙和烧失量均低于“夹生料”，色泽和粒径均不相同。因此，不是我们认为的“夹生料” 现象。表 1 正常熟料和“白心料”样品化学成分比对表注：1、以上数据是生产低碱熟料时制样分析, 分解率 =90% 。2、上述两个样品是同时取样，筛选后分析化验结果。从上表数据可看出，两组样品化学成分基本相近，虽白心料”中游离钙达4.41%，但也说明物料在窑内已充分固相反应，物料在液相反应中仍然C2S吸收 C...
