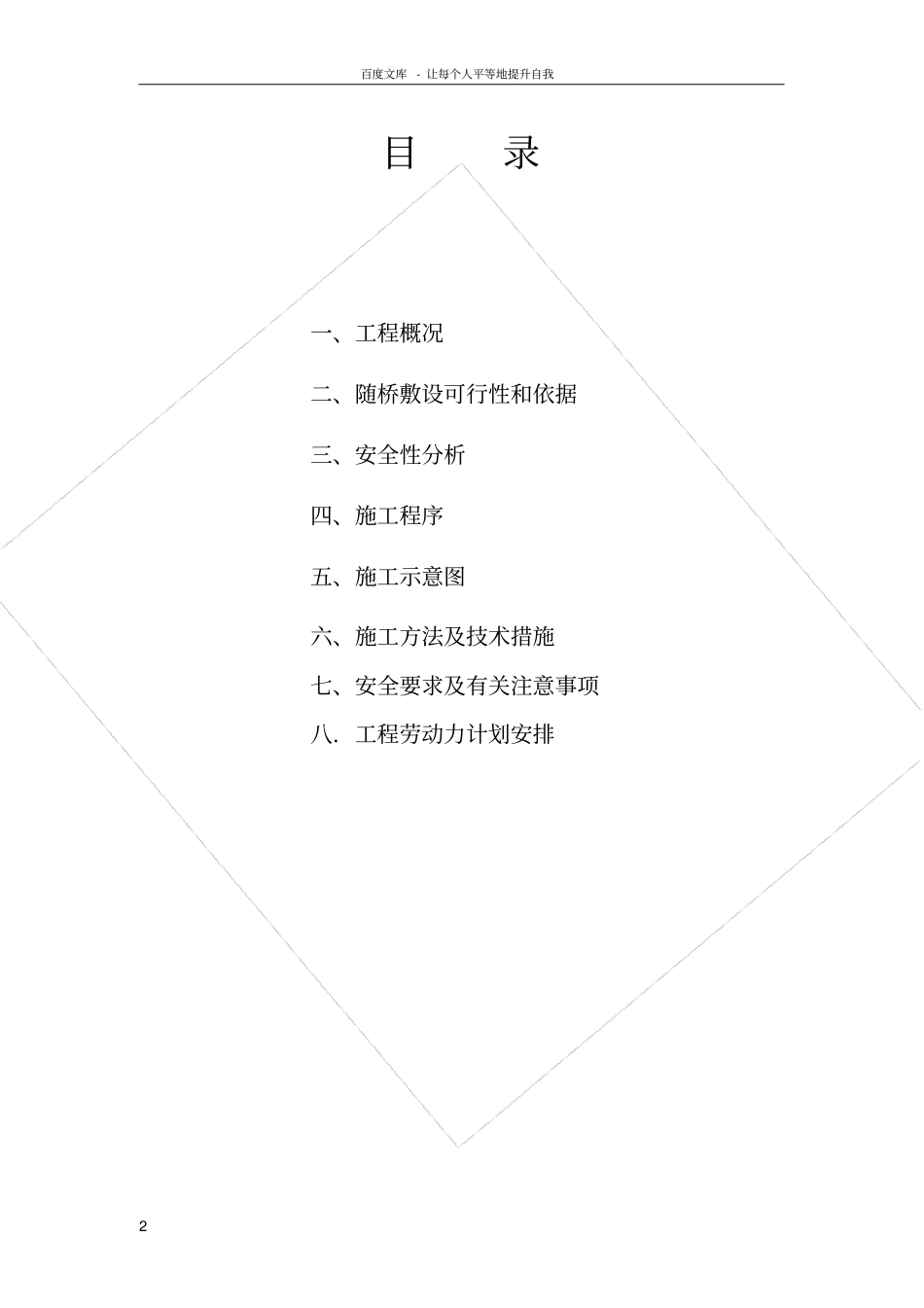

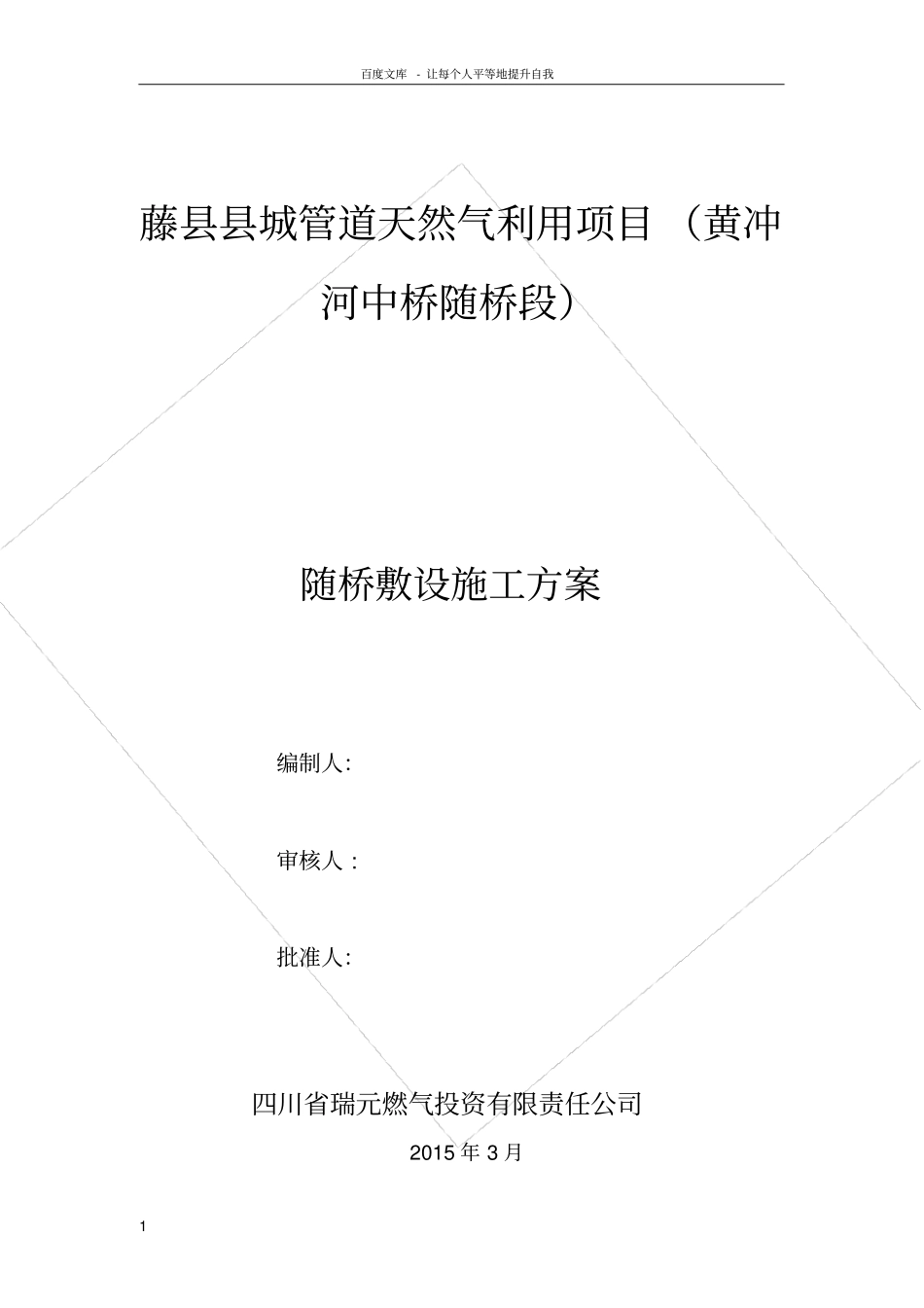

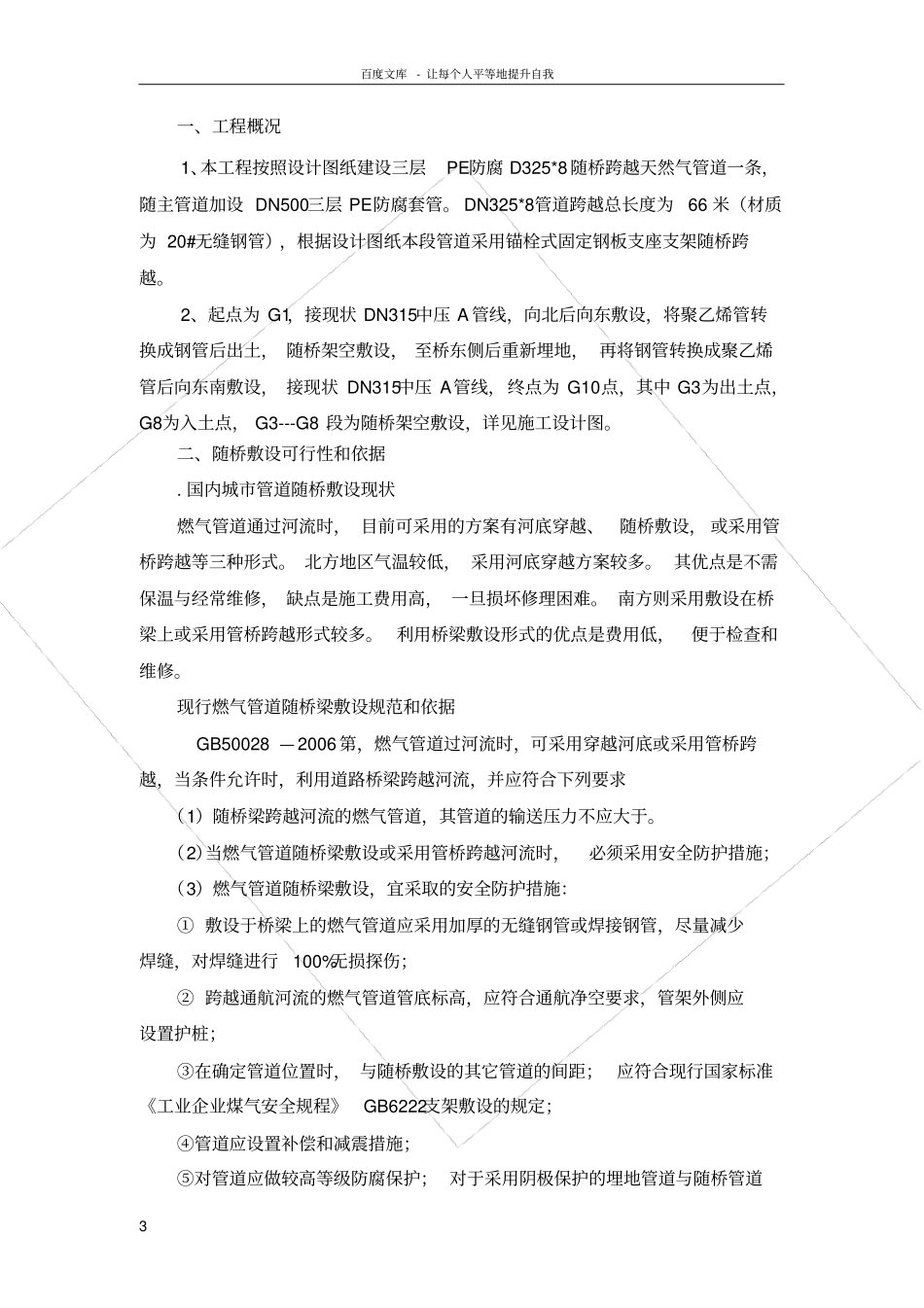

百度文库- 让每个人平等地提升自我1 藤县县城管道天然气利用项目 （黄冲河中桥随桥段）随桥敷设施工方案编制人：审核人 : 批准人：四川省瑞元燃气投资有限责任公司2015 年 3 月百度文库- 让每个人平等地提升自我2 目录一、工程概况二、随桥敷设可行性和依据三、安全性分析四、施工程序五、施工示意图六、施工方法及技术措施七、安全要求及有关注意事项八．工程劳动力计划安排百度文库- 让每个人平等地提升自我3 一、工程概况1、本工程按照设计图纸建设三层PE防腐 D325*8 随桥跨越天然气管道一条，随主管道加设 DN500三层 PE防腐套管。 DN325*8管道跨越总长度为66 米（材质为 20#无缝钢管），根据设计图纸本段管道采用锚栓式固定钢板支座支架随桥跨越。2、起点为 G1，接现状 DN315中压 A 管线，向北后向东敷设，将聚乙烯管转换成钢管后出土， 随桥架空敷设， 至桥东侧后重新埋地， 再将钢管转换成聚乙烯管后向东南敷设， 接现状 DN315中压 A管线，终点为 G10点，其中 G3为出土点，G8为入土点， G3---G8 段为随桥架空敷设，详见施工设计图。二、随桥敷设可行性和依据. 国内城市管道随桥敷设现状燃气管道通过河流时， 目前可采用的方案有河底穿越、随桥敷设， 或采用管桥跨越等三种形式。 北方地区气温较低， 采用河底穿越方案较多。 其优点是不需保温与经常维修， 缺点是施工费用高， 一旦损坏修理困难。 南方则采用敷设在桥梁上或采用管桥跨越形式较多。 利用桥梁敷设形式的优点是费用低，便于检查和维修。现行燃气管道随桥梁敷设规范和依据 GB50028 — 2006 第，燃气管道过河流时，可采用穿越河底或采用管桥跨越，当条件允许时，利用道路桥梁跨越河流，并应符合下列要求（1）随桥梁跨越河流的燃气管道，其管道的输送压力不应大于。（2）当燃气管道随桥梁敷设或采用管桥跨越河流时，必须采用安全防护措施；（3）燃气管道随桥梁敷设，宜采取的安全防护措施：① 敷设于桥梁上的燃气管道应采用加厚的无缝钢管或焊接钢管，尽量减少焊缝，对焊缝进行100%无损探伤；② 跨越通航河流的燃气管道管底标高，应符合通航净空要求，管架外侧应设置护桩；③在确定管道位置时， 与随桥敷设的其它管道的间距； 应符合现行国家标准《工业企业煤气安全规程》GB6222支架敷设的规定；④管道应设置补偿和减震措施；⑤对管道应做较高等级防腐保护； 对于采用阴极保护的埋地管道与随桥管道百度文库- 让每个人平等地提...
