燃气过滤器标准

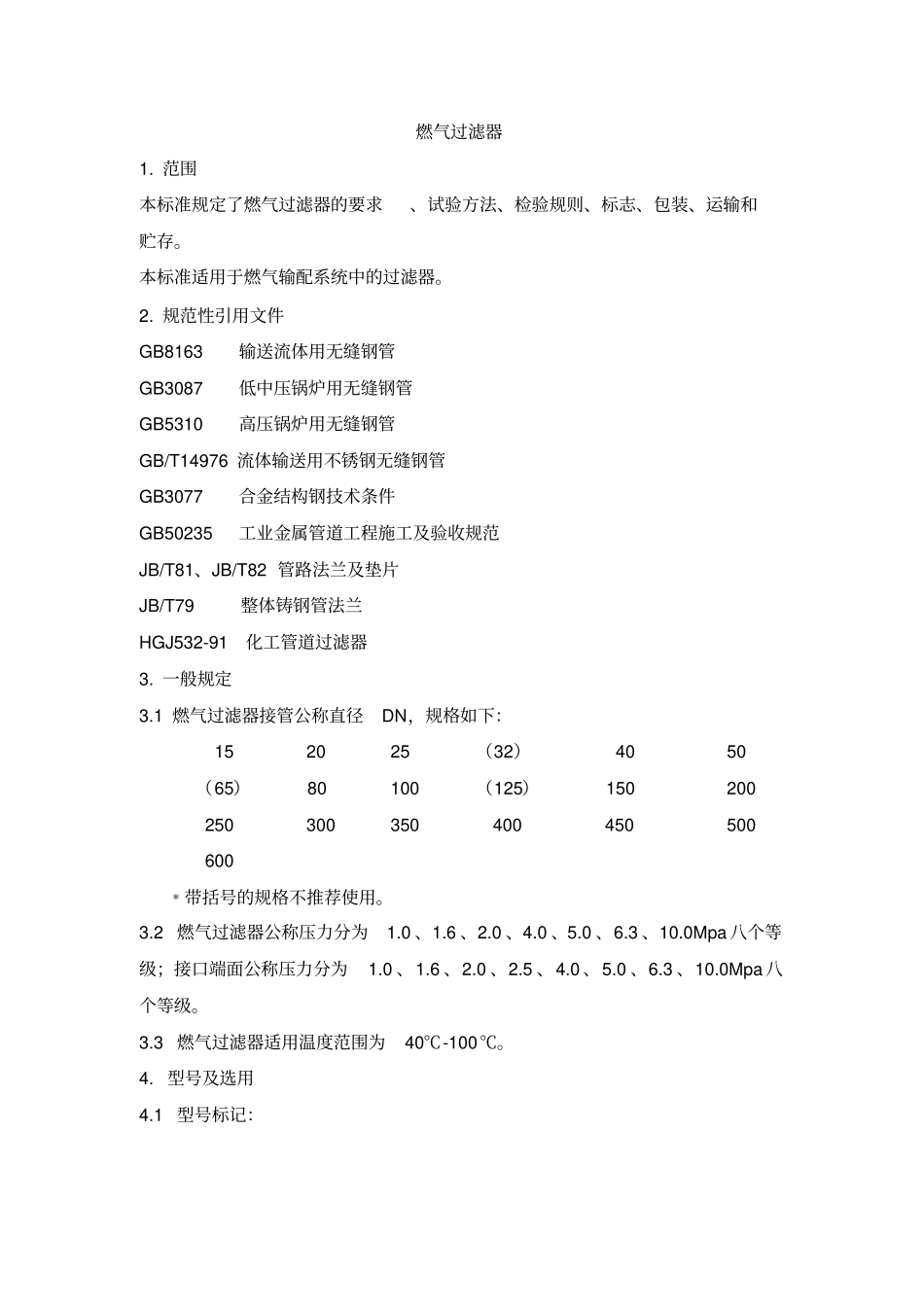

燃气过滤器1. 范围本标准规定了燃气过滤器的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于燃气输配系统中的过滤器。2. 规范性引用文件GB8163 输送流体用无缝钢管GB3087 低中压锅炉用无缝钢管GB5310 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB3077 合金结构钢技术条件GB50235 工业金属管道工程施工及验收规范JB/T81、JB/T82 管路法兰及垫片JB/T79 整体铸钢管法兰HGJ532-91 化工管道过滤器3. 一般规定3.1 燃气过滤器接管公称直径DN，规格如下：15 20 25 （32）40 50 （65）80 100 （125）150 200 250 300 350 400 450 500 600 ﹡带括号的规格不推荐使用。3.2 燃气过滤器公称压力分为1.0 、1.6 、2.0 、4.0 、5.0 、6.3 、10.0Mpa 八个等级；接口端面公称压力分为1.0 、1.6 、2.0 、2.5 、4.0 、5.0 、6.3 、10.0Mpa 八个等级。3.3 燃气过滤器适用温度范围为40℃-100℃。4. 型号及选用4.1 型号标记：4.2 选用原则4.2.1 过滤器类型及材质的选用、网目的大小及过滤面积的确定，应考虑些列因素：①. 泵的类型；②. 介质的性质、操作条件；③. 安装、操作、检修要求。4.2.2 过滤器的公称压力应不低于设计压力；4.2.3 过滤器不同公称压力等级的接口端面，其接管法兰及非法兰链接的接管尺寸应符合以下规定：①. 过滤器接口端面为公称压力2.0 、5.0Mpa的法兰，其尺寸应符合现行 《石油化工钢制管法兰》 SH3406的规定；②. 过滤器接口端面为公称压力1.0 、1.6 、2.5Mpa 的法兰， 其尺寸应符合现行《管路法兰及垫片》 JB/T82.1 》的规定；③. 过滤器接口端面为公称压力4.0 、6.3Mpa的法兰，其尺寸应符合现行 《管路法兰及垫片》 JB/T82.2 的规定。4.2.4 过滤器材料选用，应满足下列要求：①. 过滤器材料选用应符合现行《石油化工企业管道设计器材选用通则》SH3059的规定。常用材料见表4.2.4. 表 4.2.4 过滤器常用材料牌号标准号材料名称ZG230-450 Q235-A 20 GB/T11352 GB700 GB699 一般工程用铸造碳钢件碳素结构钢优质碳素结构钢12CrMo 1Cr5Mo 15CrMo GB/T1591 低合金高强度结构钢ZG1Cr18Ni9 0Cr18Ni11Ti 0Cr19Ni9 00Cr19Ni11 0Cr17Ni12Mo2 00Cr17Ni14Mo2 GB/T2100 GB3280 GB1220 GB4226 GB4237 不锈耐酸刚铸件技术条件不锈钢不锈钢棒不锈钢冷加工钢棒不锈钢热轧钢板②. 滤网无特殊要求时，应选用不锈钢丝网。4.2.5 过...
