爬模监理细则

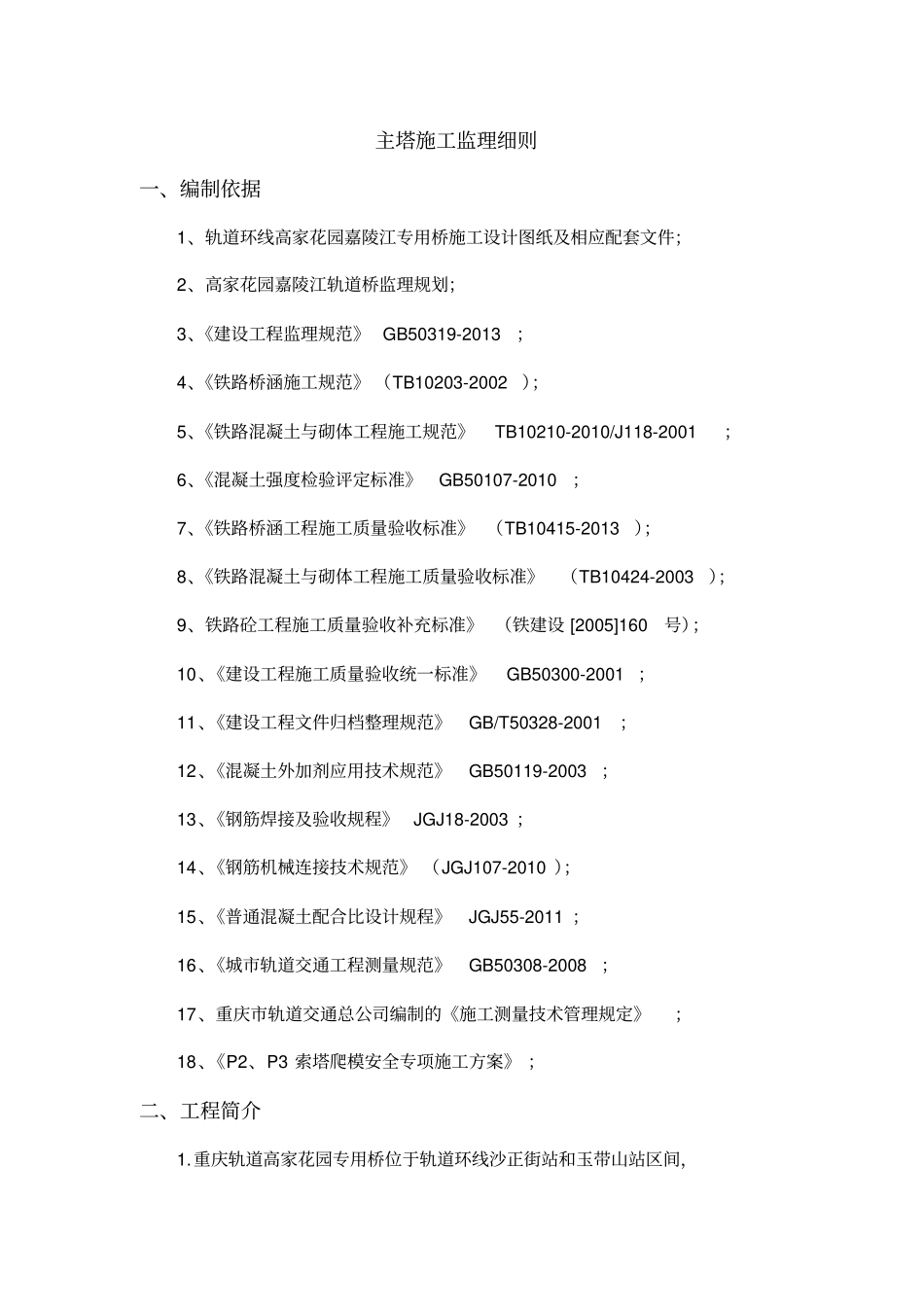

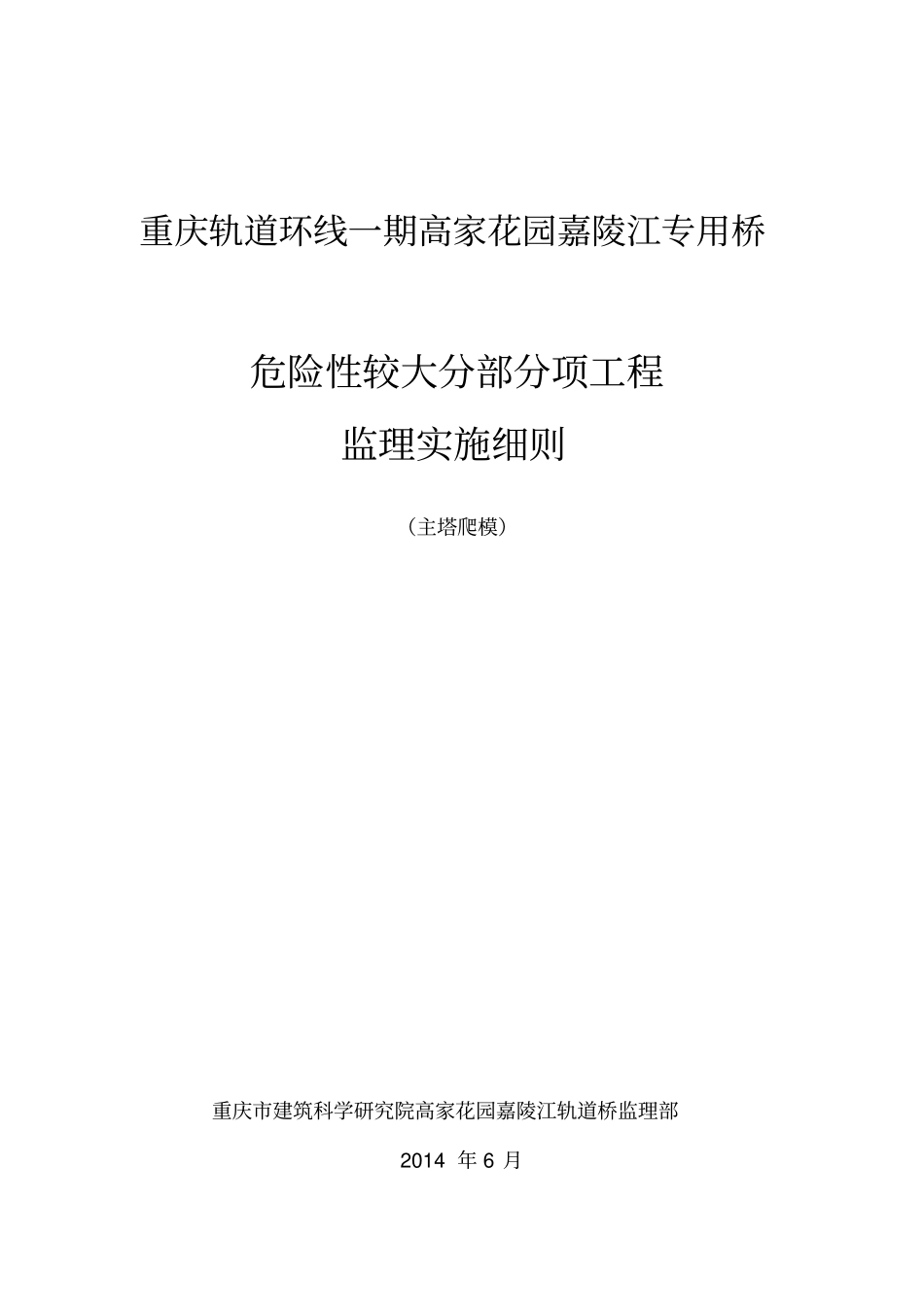

重庆轨道环线一期高家花园嘉陵江专用桥危险性较大分部分项工程监理实施细则（主塔爬模）重庆市建筑科学研究院高家花园嘉陵江轨道桥监理部2014 年 6 月主塔施工监理细则一、编制依据1、轨道环线高家花园嘉陵江专用桥施工设计图纸及相应配套文件；2、高家花园嘉陵江轨道桥监理规划；3、《建设工程监理规范》 GB50319-2013；4、《铁路桥涵施工规范》 （TB10203-2002）；5、《铁路混凝土与砌体工程施工规范》TB10210-2010/J118-2001；6、《混凝土强度检验评定标准》GB50107-2010；7、《铁路桥涵工程施工质量验收标准》 （TB10415-2013）；8、《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2003）；9、铁路砼工程施工质量验收补充标准》 （铁建设 [2005]160号）；10、《建设工程施工质量验收统一标准》GB50300-2001 ；11、《建设工程文件归档整理规范》GB/T50328-2001；12、《混凝土外加剂应用技术规范》GB50119-2003；13、《钢筋焊接及验收规程》JGJ18-2003 ；14、《钢筋机械连接技术规范》 （JGJ107-2010 ）；15、《普通混凝土配合比设计规程》JGJ55-2011 ；16、《城市轨道交通工程测量规范》GB50308-2008；17、重庆市轨道交通总公司编制的《施工测量技术管理规定》；18、《P2、P3 索塔爬模安全专项施工方案》 ；二、工程简介1.重庆轨道高家花园专用桥位于轨道环线沙正街站和玉带山站区间，51+69+340+69+51m双塔双索面混合梁斜拉桥，全长580m 。主塔高度135m ，边跨为砼箱梁，中跨为钢箱梁索塔为H 型，下部是整体箱形塔墩；下塔柱为竖直的等截面单箱单室空心柱，塔柱短边为圆弧型，长边为直线，顺桥向7.0m ，横桥向 4.5m ，壁厚 1.3m 。下塔柱高度为 16.0m 。上塔柱为竖直的等截面单箱单室空心柱， 左右各一，塔柱短边为圆弧型，长边为直线，顺桥向 6.0m ，横桥向 3.5m ，壁厚 0.8m 。上塔柱高度为 94.0m 。2.本工程中标准浇注高度为4.5 米，模板采用木梁胶合板体系，墩身外模爬架采用液压自爬模ZPM-100 ，上支架采用桁架式后移支架，个别部分为了施工方便可在现场改变浇筑高度（见浇筑分层图）；三、施工准备阶段监理1、检查原材料及混凝土配合比（1）督促施工单位用改善骨料级配、降低水灰比、掺加混合料、掺加外加剂等方法减少水泥用量，水泥用量不超过350kg 。（2）尽量采用水化热低的大坝水泥、矿渣水泥、 粉煤灰水泥或低强度水泥，确保拌合前的水泥温度不高于50° C。（3）掺用的缓凝剂和粉煤灰材...
