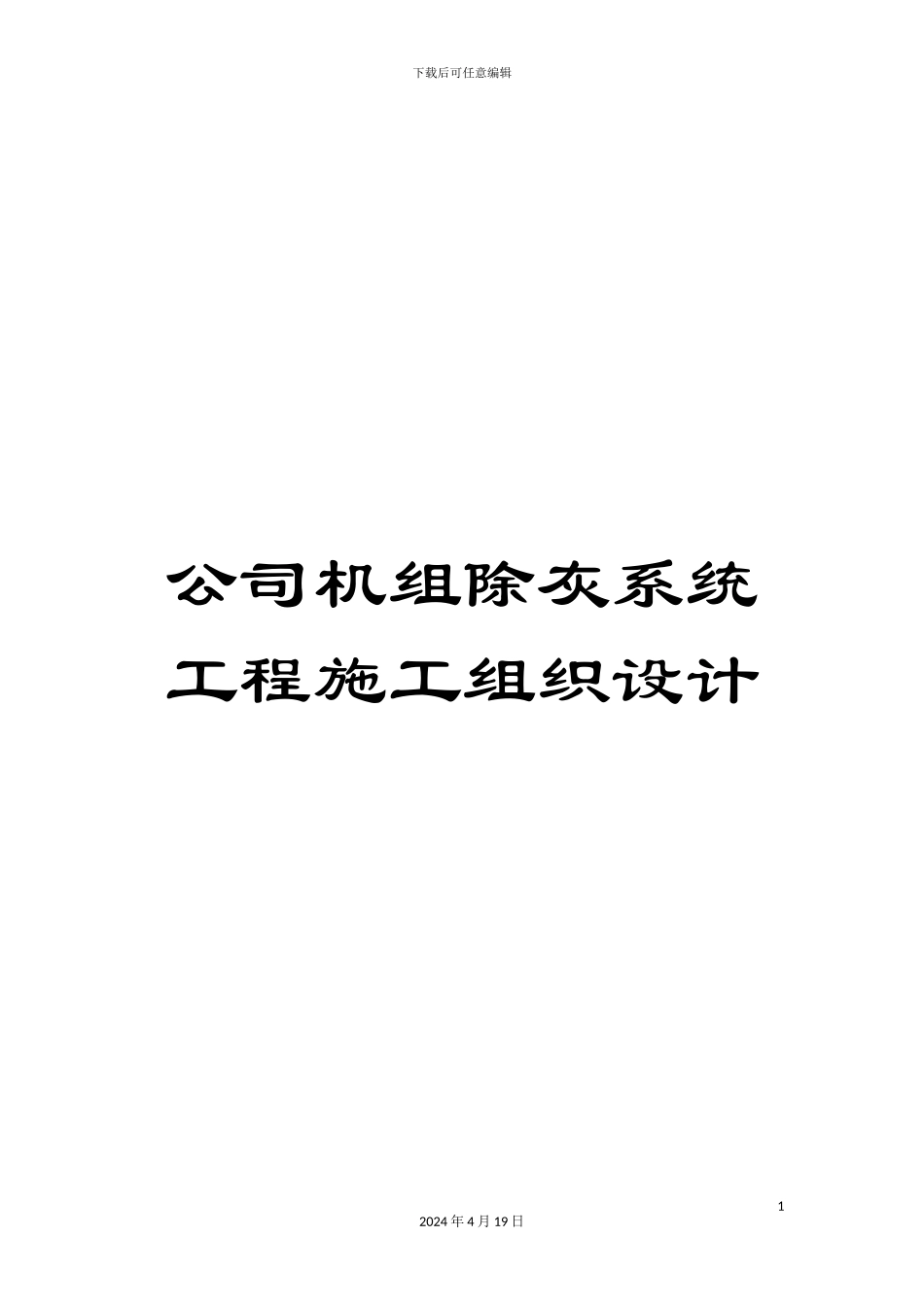

公司机组除灰系统工程施工组织设计

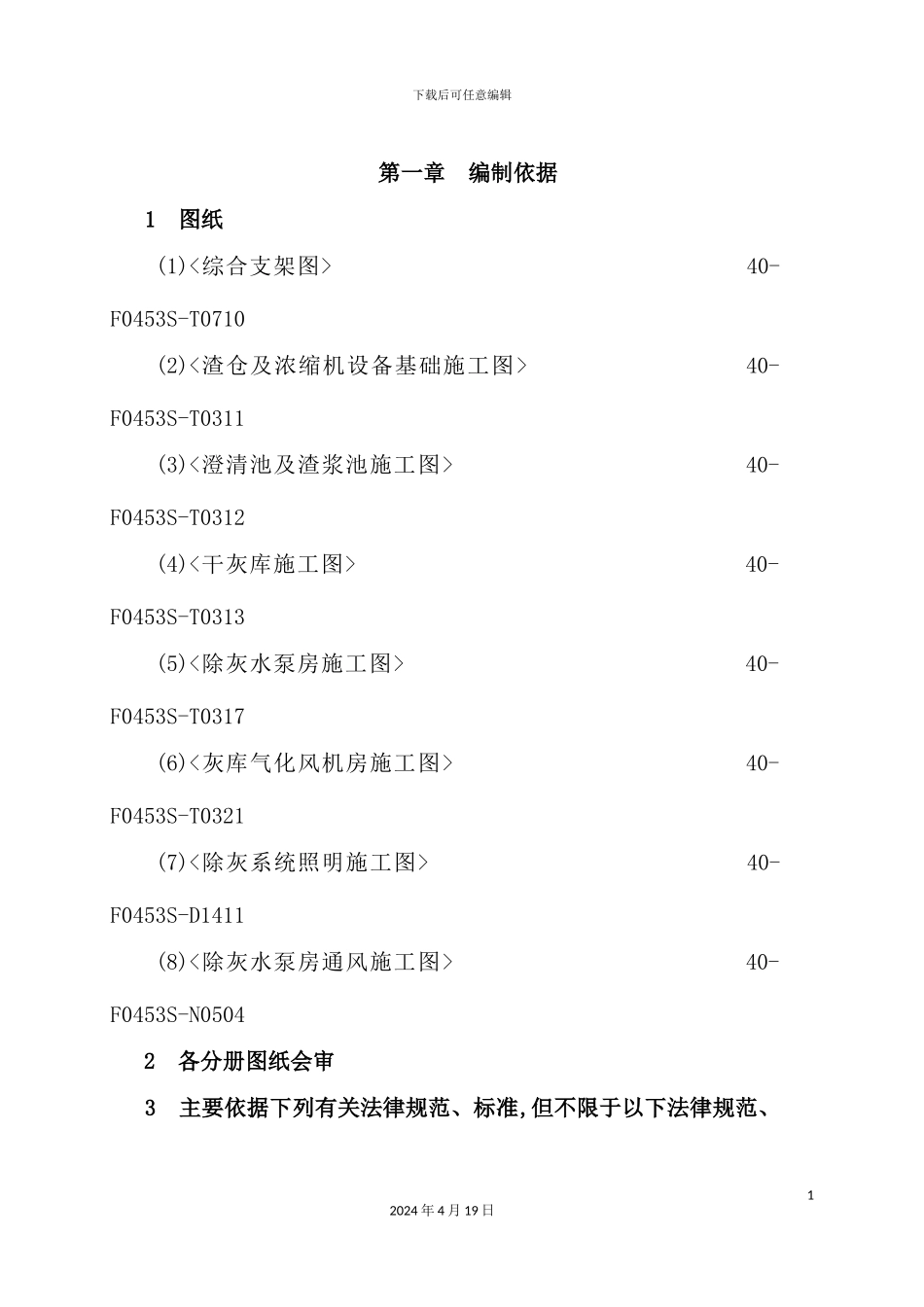

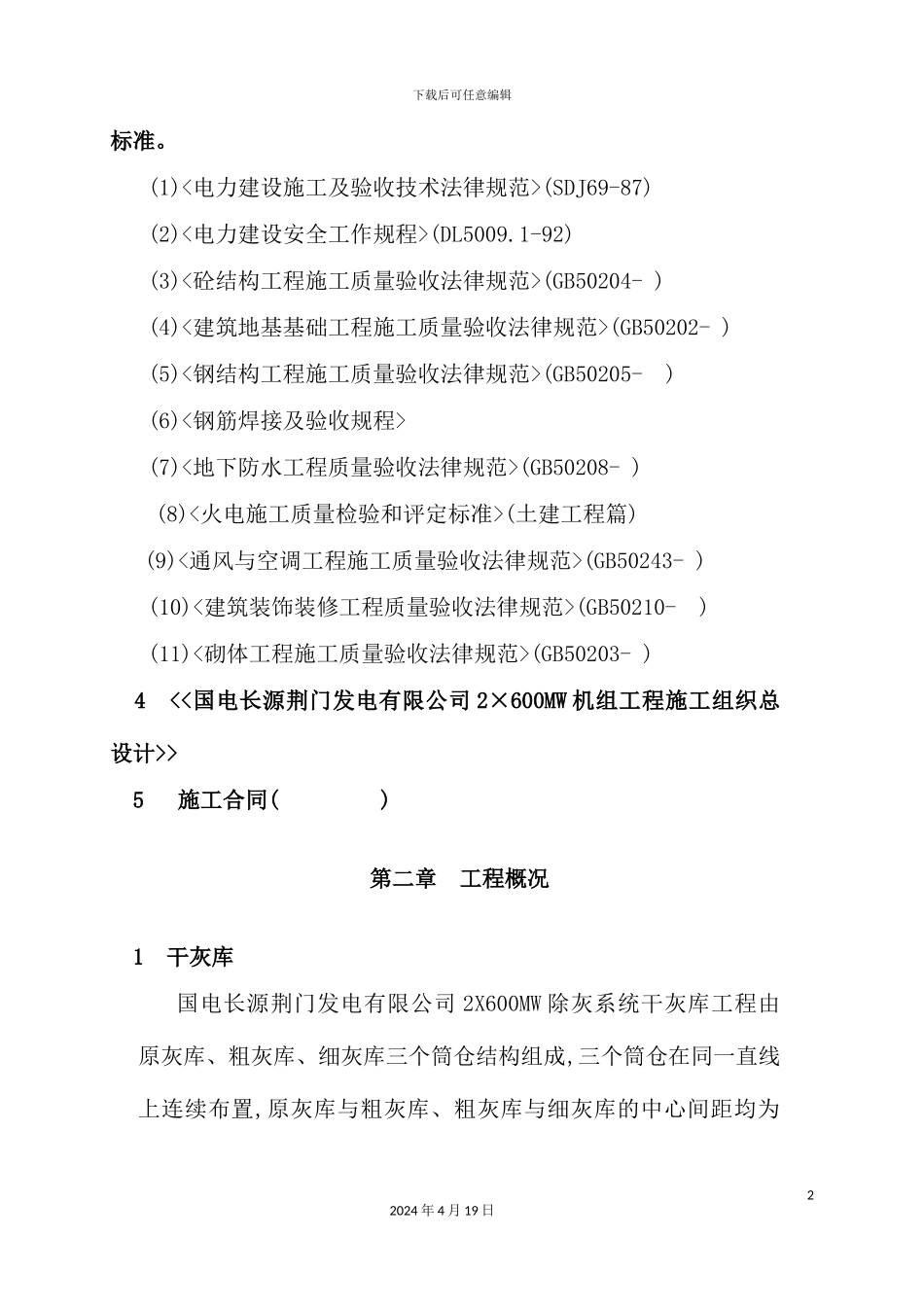

下载后可任意编辑公司机组除灰系统工程施工组织设计12024 年 4 月 19 日下载后可任意编辑第一章 编制依据1 图纸(1)<综合支架图> 40-F0453S-T0710(2)<渣仓及浓缩机设备基础施工图> 40-F0453S-T0311(3)<澄清池及渣浆池施工图> 40-F0453S-T0312(4)<干灰库施工图> 40-F0453S-T0313(5)<除灰水泵房施工图> 40-F0453S-T0317(6)<灰库气化风机房施工图> 40-F0453S-T0321(7)<除灰系统照明施工图> 40-F0453S-D1411(8)<除灰水泵房通风施工图> 40-F0453S-N0504 2 各分册图纸会审 3 主要依据下列有关法律规范、标准,但不限于以下法律规范、12024 年 4 月 19 日下载后可任意编辑标准。(1)<电力建设施工及验收技术法律规范>(SDJ69-87)(2)<电力建设安全工作规程>(DL5009.1-92)(3)<砼结构工程施工质量验收法律规范>(GB50204- )(4)<建筑地基基础工程施工质量验收法律规范>(GB50202- )(5)<钢结构工程施工质量验收法律规范>(GB50205- )(6)<钢筋焊接及验收规程>(7)<地下防水工程质量验收法律规范>(GB50208- )(8)<火电施工质量检验和评定标准>(土建工程篇) (9)<通风与空调工程施工质量验收法律规范>(GB50243- )(10)<建筑装饰装修工程质量验收法律规范>(GB50210- )(11)<砌体工程施工质量验收法律规范>(GB50203- ) 4 <<国电长源荆门发电有限公司 2×600MW 机组工程施工组织总设计>> 5 施工合同( )第二章 工程概况1 干灰库国电长源荆门发电有限公司 2X600MW 除灰系统干灰库工程由原灰库、粗灰库、细灰库三个筒仓结构组成,三个筒仓在同一直线上连续布置,原灰库与粗灰库、粗灰库与细灰库的中心间距均为22024 年 4 月 19 日下载后可任意编辑18m、筒壁最近距离均为 2.3m。灰库半径均为 7.85m。本工程±0.00m 相当于绝对标高 75.50m,灰库顶标高均为33.20m,底标高均为 6.00m。每个灰库自上而下均有三层梁板系结构,即 12.47m 层、17.70m 层、33.20m 层。在标高 17.70m 以下筒壁厚度为 450mm、以上为 350mm。基础底标高均为 1.900m,为现浇带形基础。筒壁、基础、承台、梁、板、柱均为 C40 混凝土。2 灰库气化风机房本工程为三层现浇钢筋混凝土框架结构,填充砖墙,分别为13.700m 层 、 16.700m 层 及 顶 层 ( 即 21.600m 层 ), 占 地 面 积 为27.4mX9.7m。现浇混凝土结构的施工缝拟留设在基础顶面及每层梁板顶面处。3除灰水泵房本工程为单层现浇混凝土框架结构,填充砖墙,±0.00m 相当于绝对标高 7...
