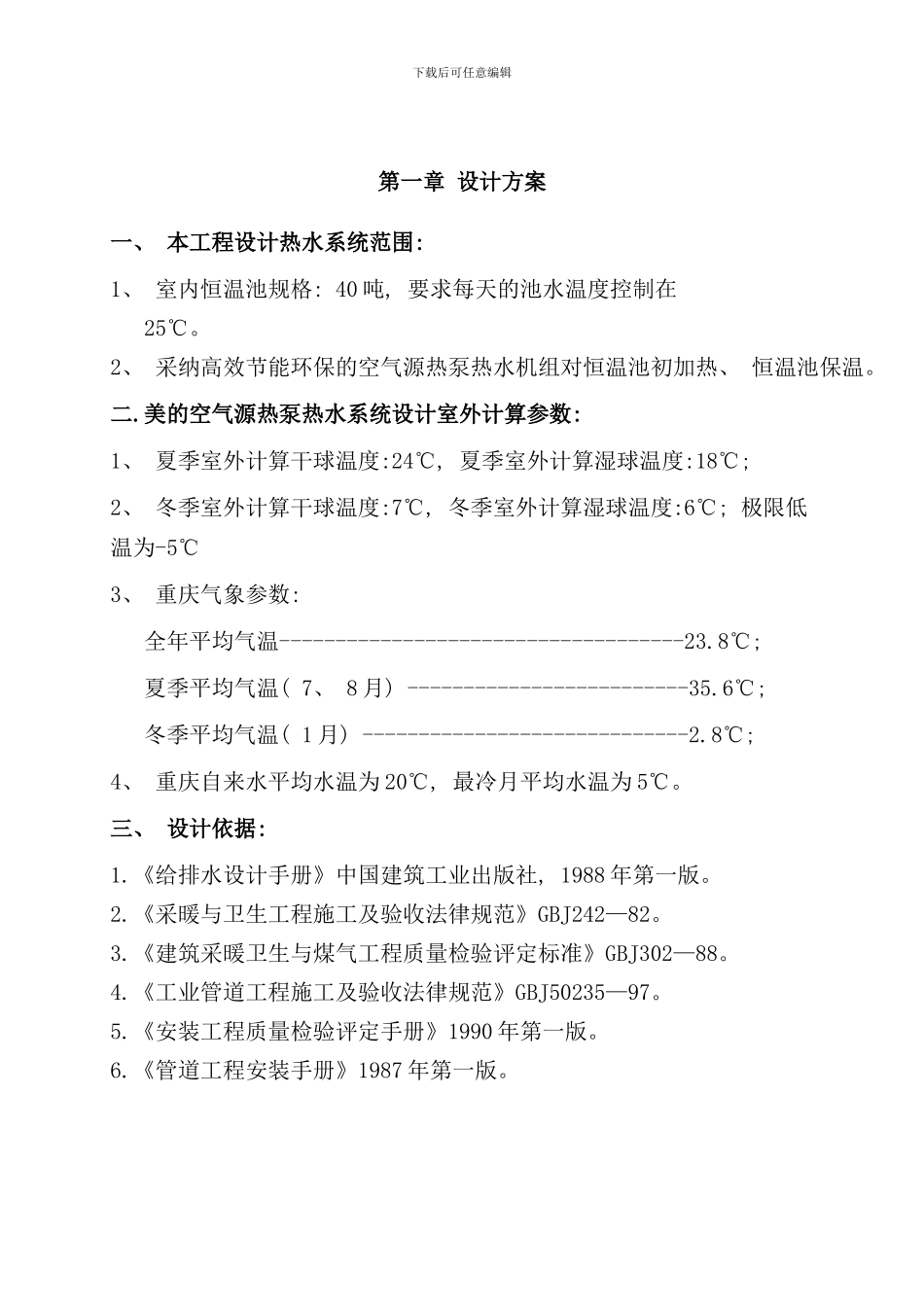

下载后可任意编辑 恒温馆下载后可任意编辑浙江畅达有限公司下载后可任意编辑第一章 设计方案一、 本工程设计热水系统范围:1、 室内恒温池规格: 40 吨, 要求每天的池水温度控制在25℃。2、 采纳高效节能环保的空气源热泵热水机组对恒温池初加热、 恒温池保温。二.美的空气源热泵热水系统设计室外计算参数:1、 夏季室外计算干球温度:24℃, 夏季室外计算湿球温度:18℃; 2、 冬季室外计算干球温度:7℃, 冬季室外计算湿球温度:6℃; 极限低温为-5℃3、 重庆气象参数: 全年平均气温------------------------------------23.8℃; 夏季平均气温( 7、 8 月) -------------------------35.6℃; 冬季平均气温( 1 月) -----------------------------2.8℃; 4、 重庆自来水平均水温为 20℃, 最冷月平均水温为 5℃。三、 设计依据: 1.《给排水设计手册》中国建筑工业出版社, 1988 年第一版。2.《采暖与卫生工程施工及验收法律规范》GBJ242—82。3.《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302—88。4.《工业管道工程施工及验收法律规范》GBJ50235—97。5.《安装工程质量检验评定手册》1990 年第一版。6.《管道工程安装手册》1987 年第一版。下载后可任意编辑四、 设计说明: ( 一) 恒温池热水系统的设计: 1.恒温池保温系统热负荷计算恒温池的池水每天由于蒸发、 管道热量损失、 补水而产生的温降为5℃,为维持恒温池水温恒定所需补充的热量为: Q=CM△T= 1Kcal/kg.℃x40Tx1000Kg/Tx5℃= 00Kcal 假定机组每天运行 14 个小时, 则所需功率: 15.5kw/h 2. 冬季恒温池初次加热热负荷计算冷水取 5℃, Q=CM△T= 1Kcal/kg.℃x40Tx1000Kg/Tx( 28-5) ℃=9 0Kcal初次加热机组运行 24-48 个小时, 则至少所需功率: 22.5 kw/h五、 供热水系统配置1.机组选型: a.恒温池恒温需要的负荷: 12.5kw/h; 初次加热需要的负荷: 22.5 kw/h。采纳美的中温循环式空气能热水机组 RSJ-200/MS-540V 机组 2 套。单台 RSJ-200/MS-540V机组在室外温度为 20℃时制热量为 20 kw/h。即: 选择 2 台 RSJ-200/MS-540V 总的制热量: 40 kw/h≥22.5kw/h, 在冬季在极端气温下时, 能够经过辅助加热设备满足要求, 这样能够进一步优下载后可任意编辑化投资成本及运行成本, 单台 RSJ-200/MS-540V 机组在-5℃时制热能力为10.2KW, 因此在极限温度-5℃时所需热量为 Q=45-10.2×3=14.4KW, 可选择 1 台 RSJ-200/M...
