内科大锅炉课程设计说明书样本

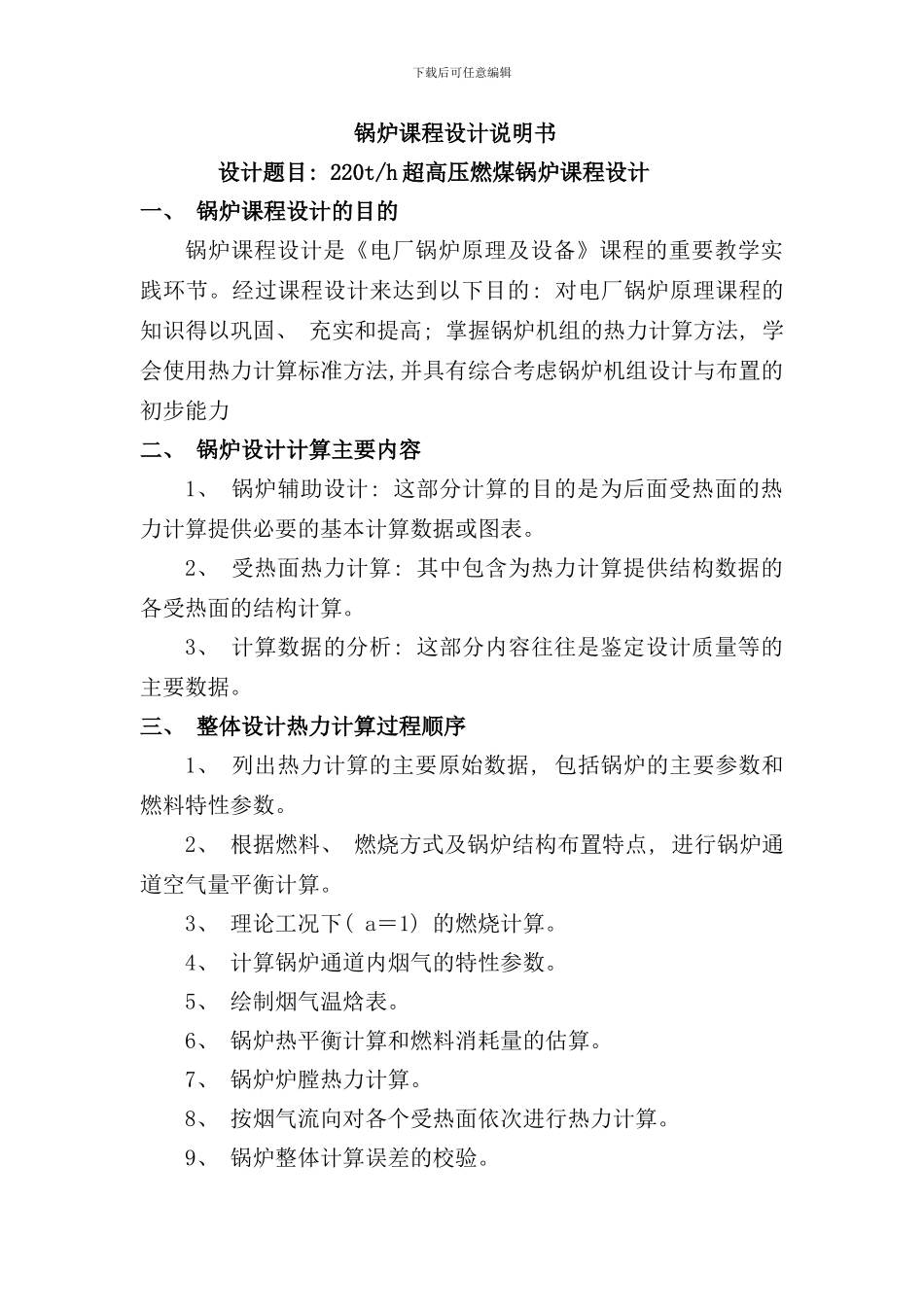

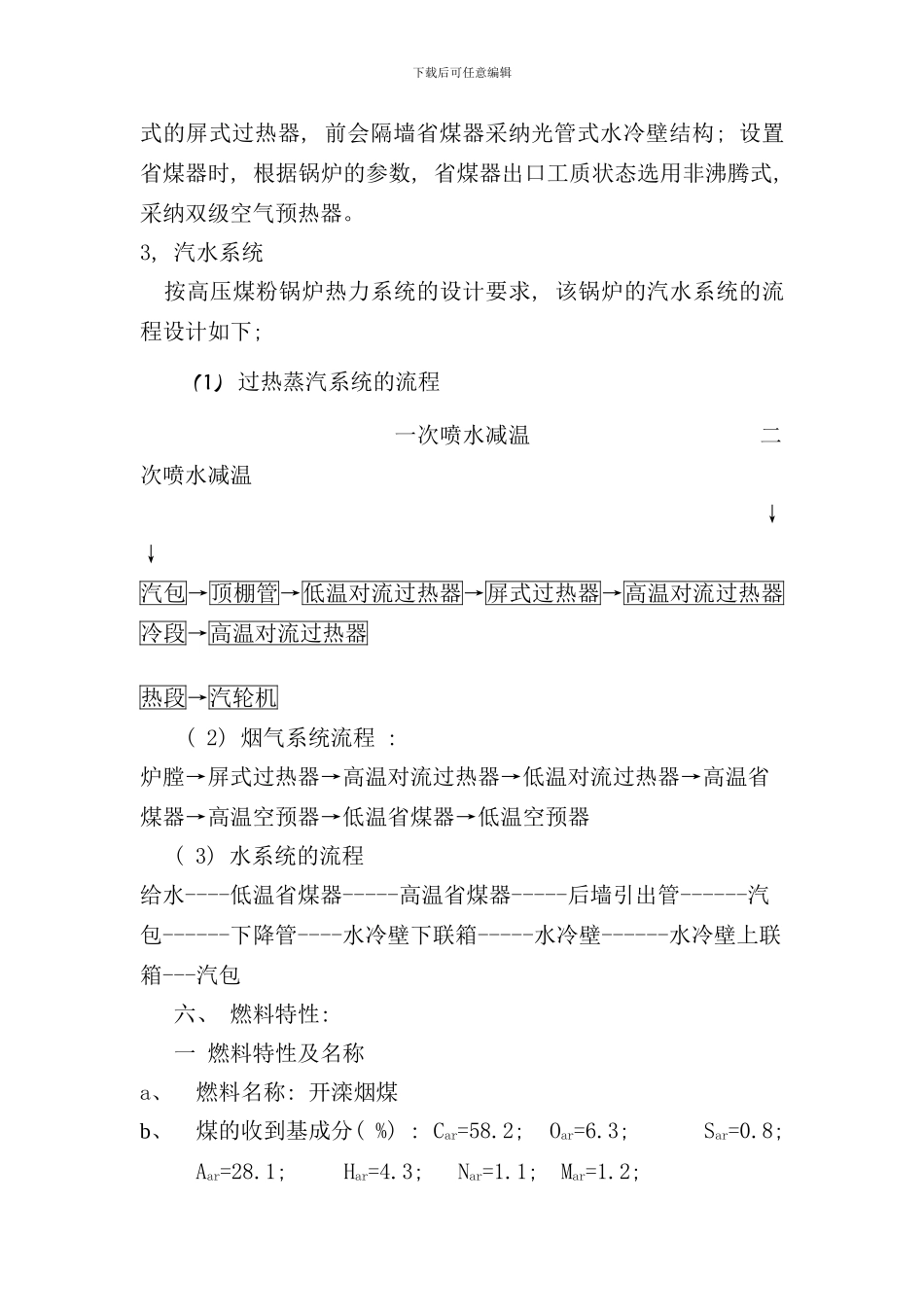

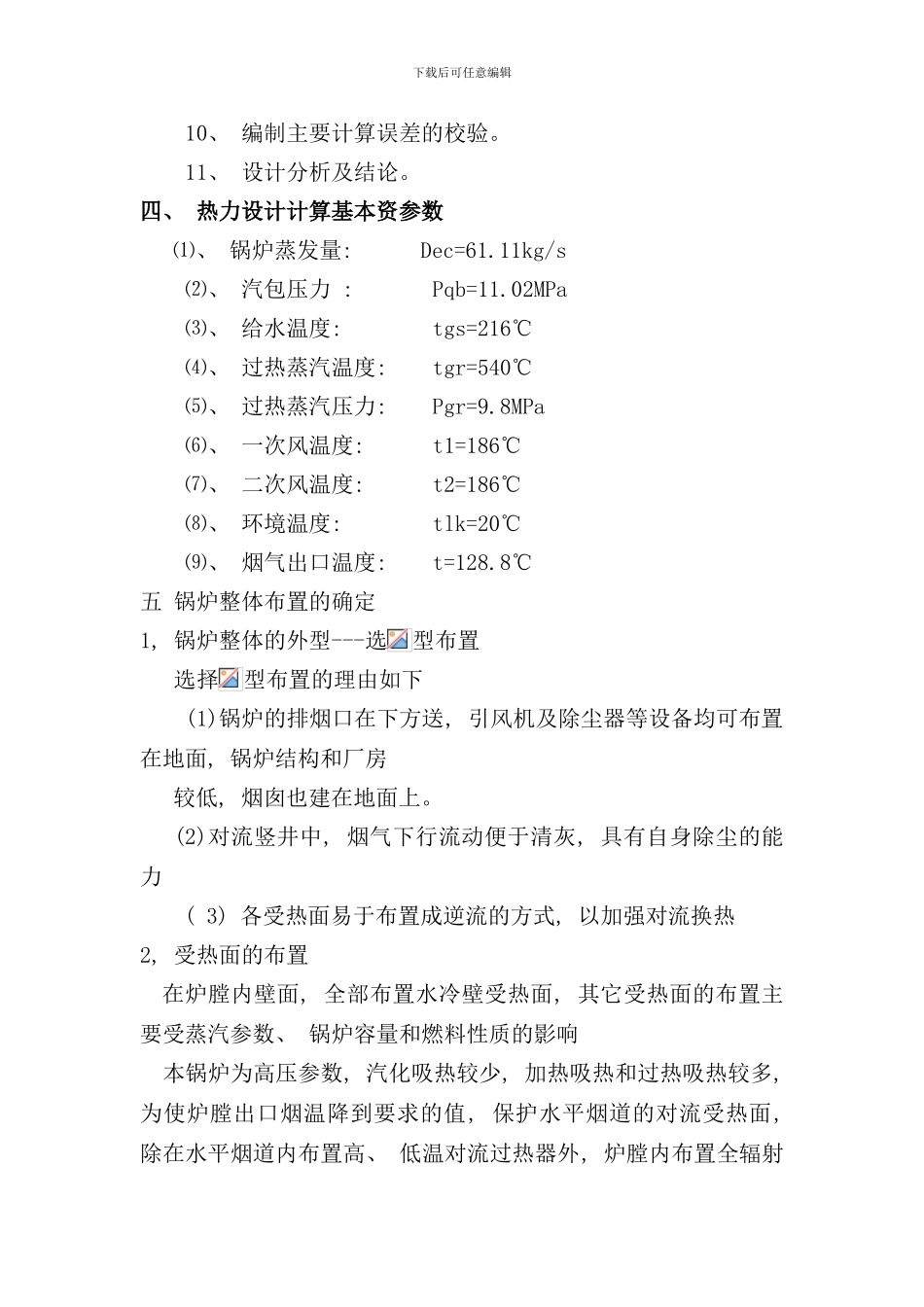

下载后可任意编辑锅炉课程设计说明书设计题目: 220t/h 超高压燃煤锅炉课程设计一、 锅炉课程设计的目的锅炉课程设计是《电厂锅炉原理及设备》课程的重要教学实践环节。经过课程设计来达到以下目的: 对电厂锅炉原理课程的知识得以巩固、 充实和提高; 掌握锅炉机组的热力计算方法, 学会使用热力计算标准方法,并具有综合考虑锅炉机组设计与布置的初步能力二、 锅炉设计计算主要内容1、 锅炉辅助设计: 这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。2、 受热面热力计算: 其中包含为热力计算提供结构数据的各受热面的结构计算。3、 计算数据的分析: 这部分内容往往是鉴定设计质量等的主要数据。三、 整体设计热力计算过程顺序1、 列出热力计算的主要原始数据, 包括锅炉的主要参数和燃料特性参数。2、 根据燃料、 燃烧方式及锅炉结构布置特点, 进行锅炉通道空气量平衡计算。3、 理论工况下( a＝1) 的燃烧计算。4、 计算锅炉通道内烟气的特性参数。5、 绘制烟气温焓表。6、 锅炉热平衡计算和燃料消耗量的估算。7、 锅炉炉膛热力计算。8、 按烟气流向对各个受热面依次进行热力计算。9、 锅炉整体计算误差的校验。下载后可任意编辑10、 编制主要计算误差的校验。11、 设计分析及结论。四、 热力设计计算基本资参数⑴、 锅炉蒸发量: Dec=61.11kg/s⑵、 汽包压力 : Pqb=11.02MPa ⑶、 给水温度: tgs=216℃⑷、 过热蒸汽温度: tgr=540℃⑸、 过热蒸汽压力: Pgr=9.8MPa⑹、 一次风温度: t1=186℃⑺、 二次风温度: t2=186℃⑻、 环境温度: tlk=20℃⑼、 烟气出口温度: t=128.8℃五 锅炉整体布置的确定1, 锅炉整体的外型---选型布置选择型布置的理由如下(1)锅炉的排烟口在下方送, 引风机及除尘器等设备均可布置在地面, 锅炉结构和厂房较低, 烟囱也建在地面上。(2)对流竖井中, 烟气下行流动便于清灰, 具有自身除尘的能力( 3) 各受热面易于布置成逆流的方式, 以加强对流换热2, 受热面的布置在炉膛内壁面, 全部布置水冷壁受热面, 其它受热面的布置主要受蒸汽参数、 锅炉容量和燃料性质的影响 本锅炉为高压参数, 汽化吸热较少, 加热吸热和过热吸热较多, 为使炉膛出口烟温降到要求的值, 保护水平烟道的对流受热面, 除在水平烟道内布置高、 低温对流过热器外, 炉膛内布置全辐射下载后可任意编辑式的屏式过热器, 前会隔墙省煤器采纳光管式水冷壁结构; 设置省煤器...
