内蒙古科技大学机械课程设计螺旋输送机减速器样本

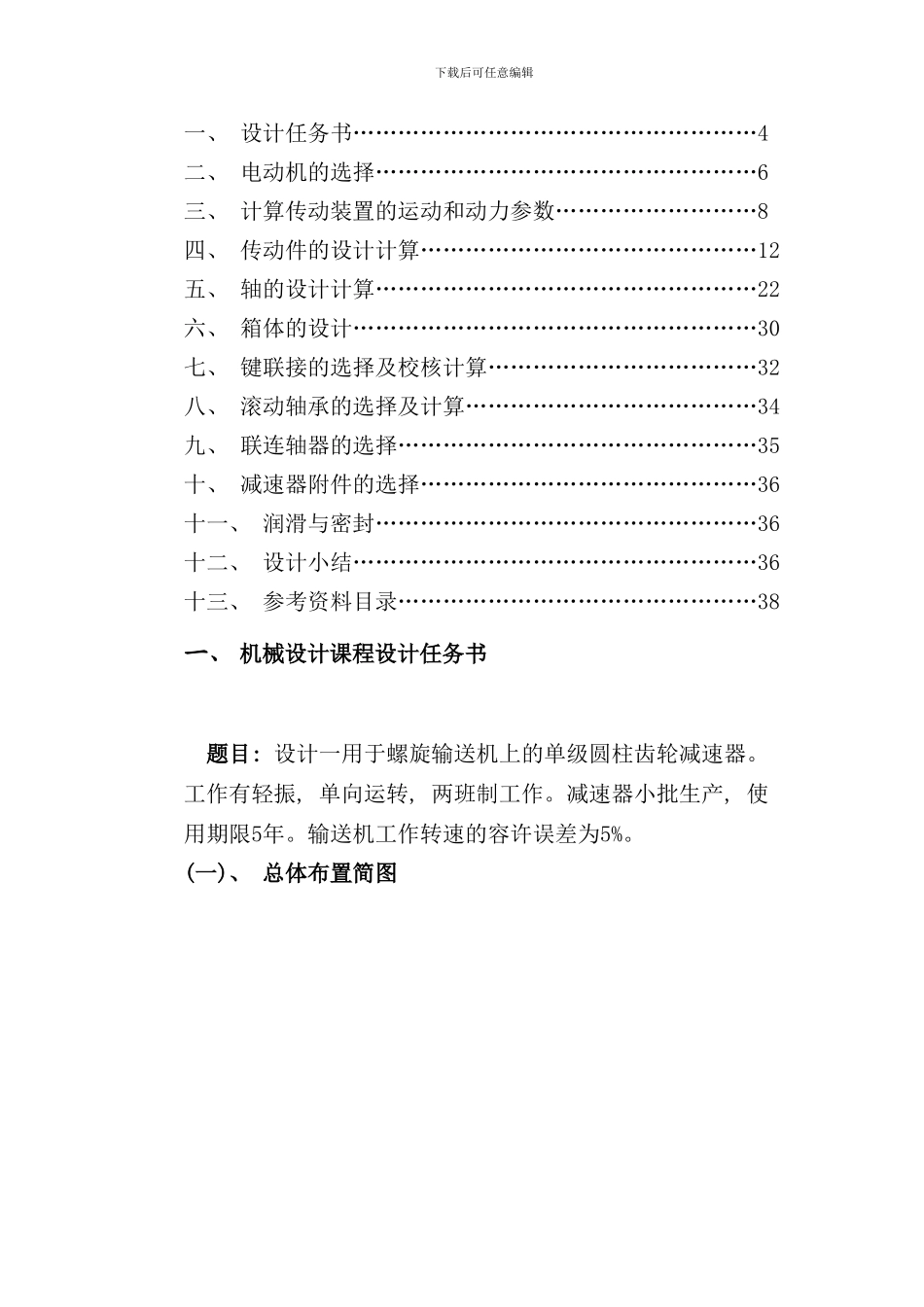

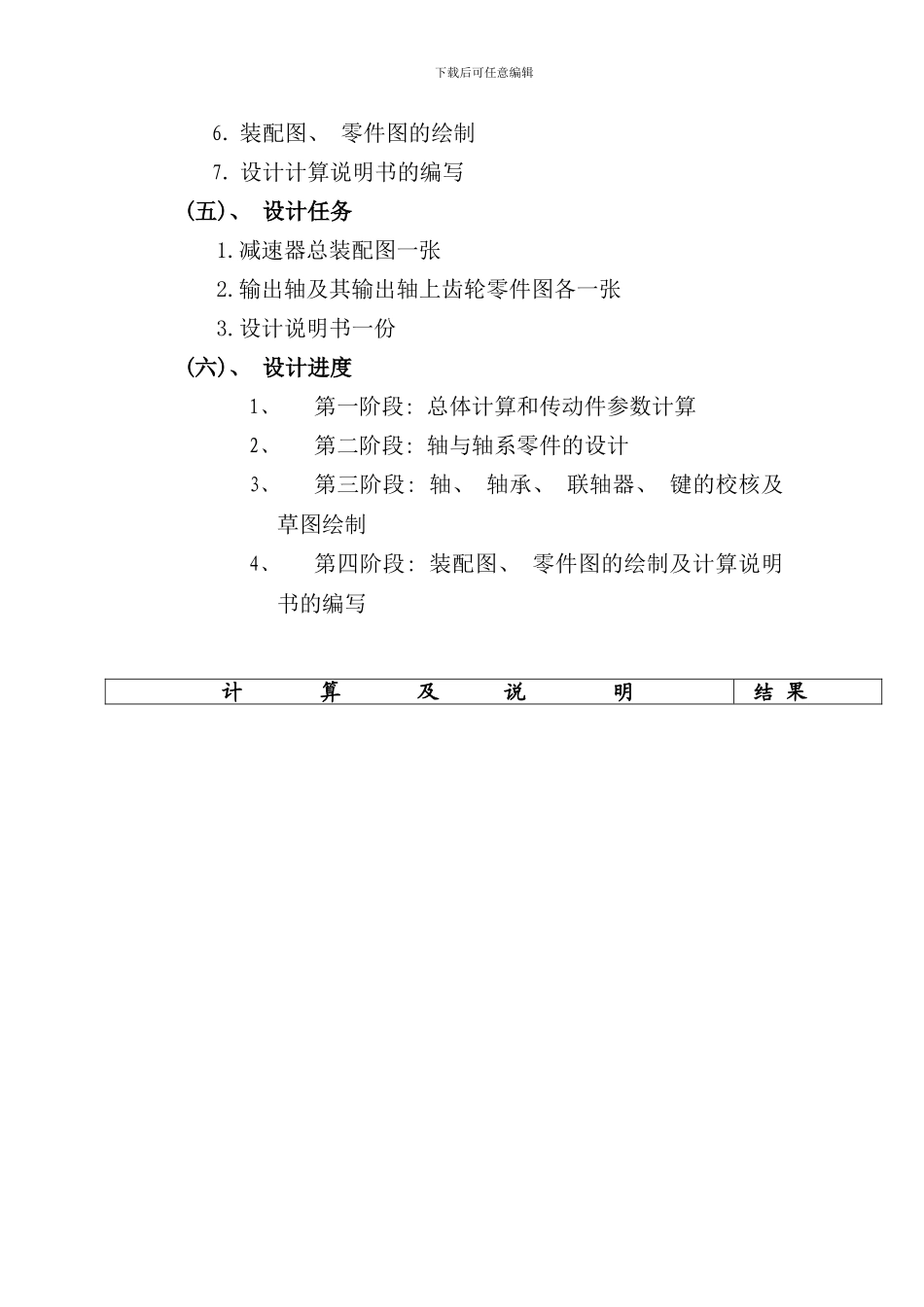

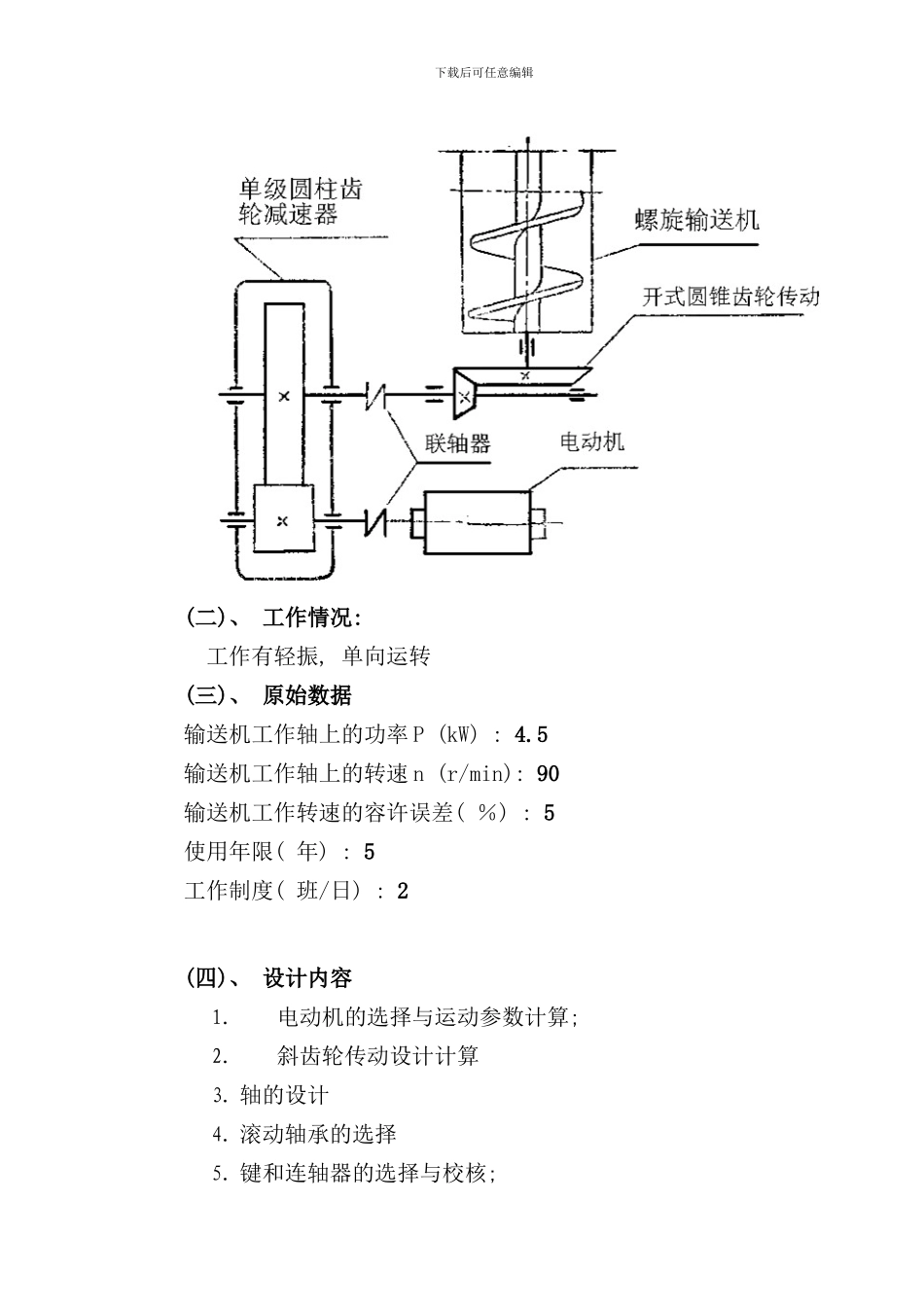

下载后可任意编辑一、 设计任务书………………………………………………4二、 电动机的选择……………………………………………6三、 计算传动装置的运动和动力参数………………………8四、 传动件的设计计算………………………………………12五、 轴的设计计算……………………………………………22六、 箱体的设计………………………………………………30七、 键联接的选择及校核计算………………………………32八、 滚动轴承的选择及计算…………………………………34九、 联连轴器的选择…………………………………………35十、 减速器附件的选择………………………………………36十一、 润滑与密封……………………………………………36十二、 设计小结………………………………………………36十三、 参考资料目录…………………………………………38一、 机械设计课程设计任务书题目: 设计一用于螺旋输送机上的单级圆柱齿轮减速器。工作有轻振, 单向运转, 两班制工作。减速器小批生产, 使用期限5年。输送机工作转速的容许误差为5%。 (一)、 总体布置简图下载后可任意编辑(二)、 工作情况: 工作有轻振, 单向运转(三)、 原始数据输送机工作轴上的功率 P (kW) : 4.5输送机工作轴上的转速 n (r/min): 90输送机工作转速的容许误差( ％) : 5使用年限( 年) : 5工作制度( 班/日) : 2(四)、 设计内容1.电动机的选择与运动参数计算; 2.斜齿轮传动设计计算3. 轴的设计4. 滚动轴承的选择5. 键和连轴器的选择与校核; 下载后可任意编辑6. 装配图、 零件图的绘制7. 设计计算说明书的编写(五)、 设计任务1.减速器总装配图一张2.输出轴及其输出轴上齿轮零件图各一张3.设计说明书一份(六)、 设计进度1、第一阶段: 总体计算和传动件参数计算2、第二阶段: 轴与轴系零件的设计3、第三阶段: 轴、 轴承、 联轴器、 键的校核及草图绘制4、第四阶段: 装配图、 零件图的绘制及计算说明书的编写计 算 及 说 明结 果下载后可任意编辑二、 电动机的选择1、 电动机类型和结构的选择: 选择 Y 系列三相异步电动机, 此系列电动机属于一般用途的全封闭自扇冷电动机, 其结构简单, 工作可靠, 价格低廉, 维护方便, 适用于不易燃, 不易爆, 无腐蚀性气体和无特别要求的机械。 2、 电动机容量选择: 电动机所需工作功率为: 式( 1) : Ｐ d＝ＰＷ／ηa (kw) 由电动机至输送机的传动总效率为: ...
