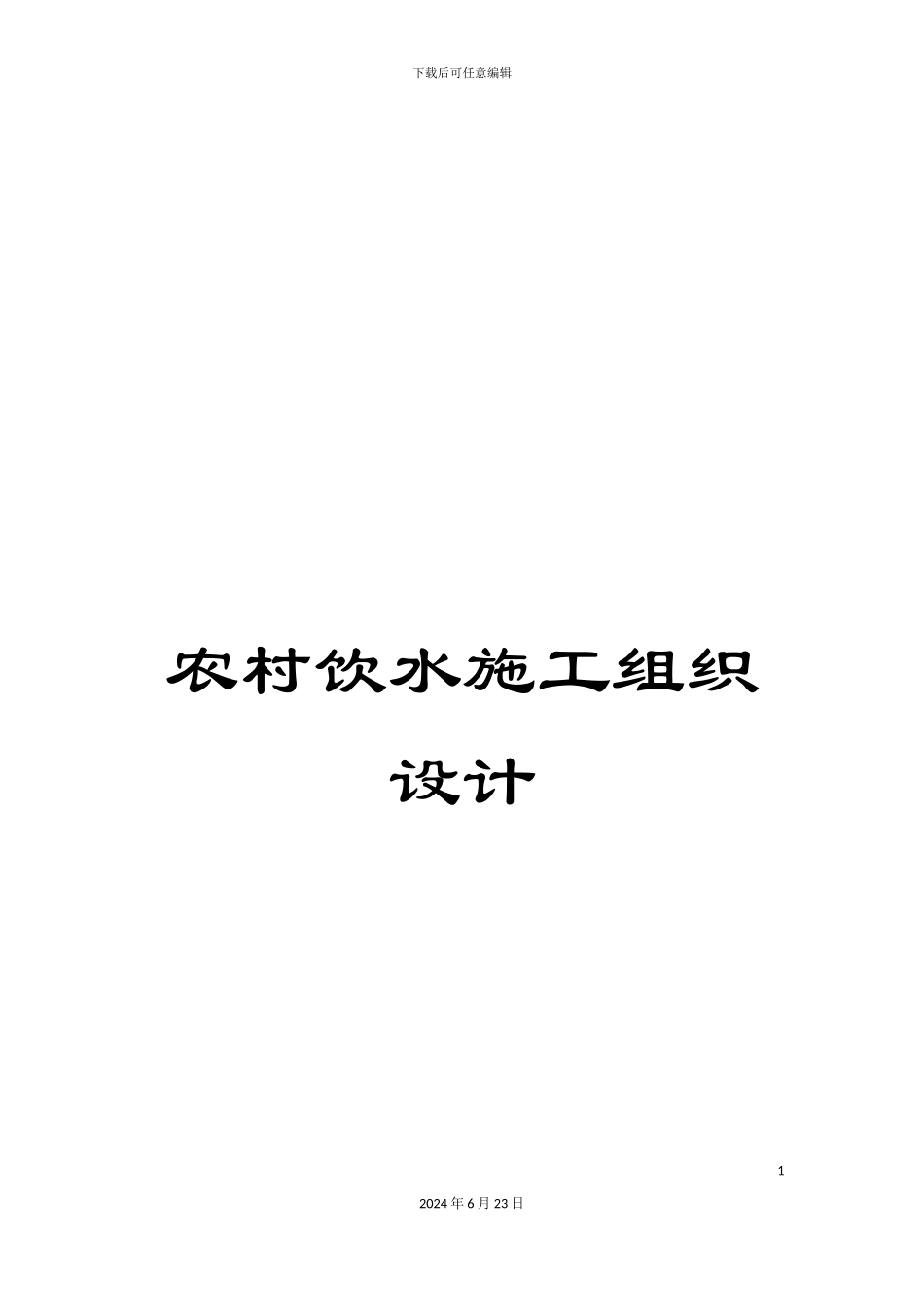

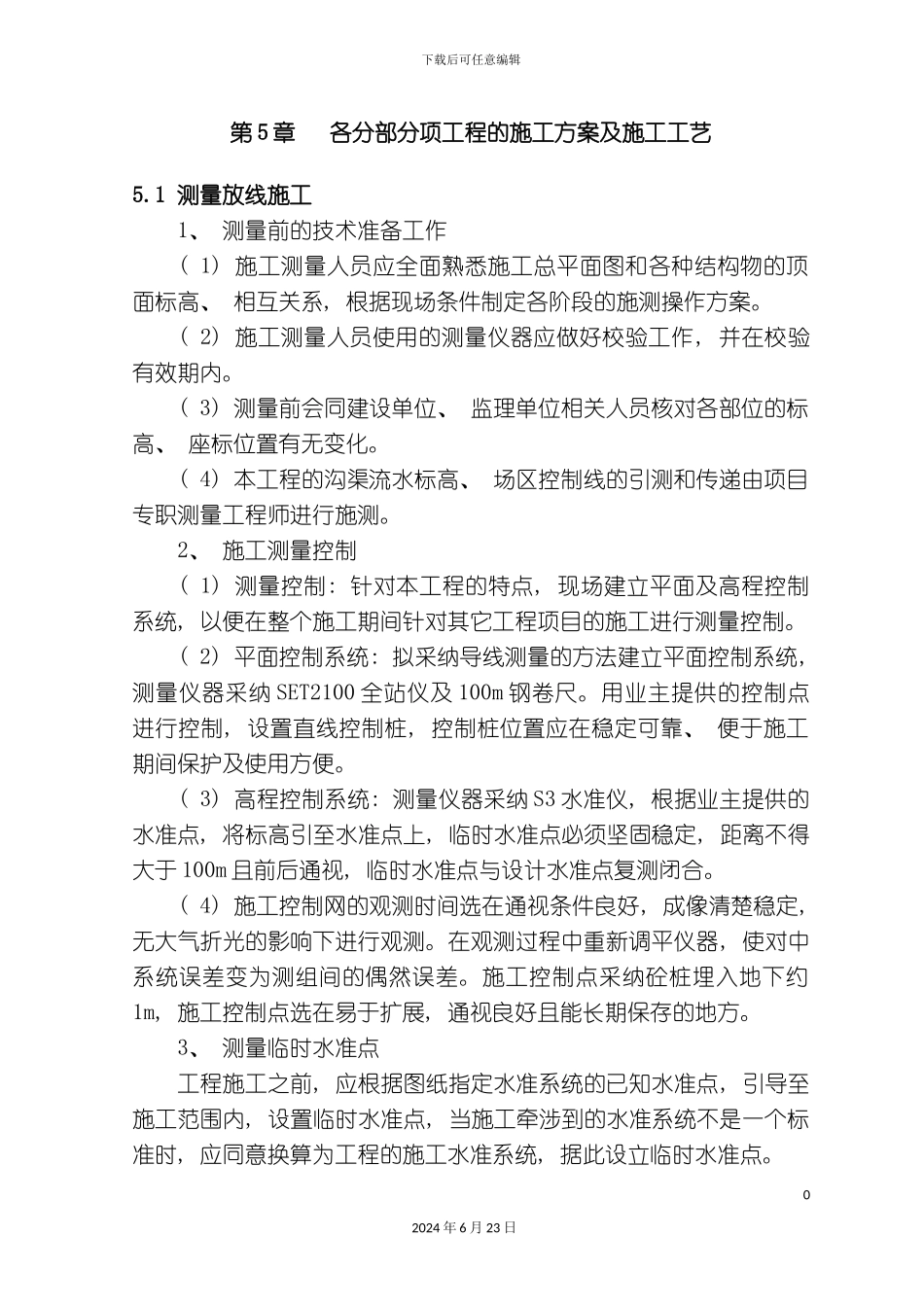

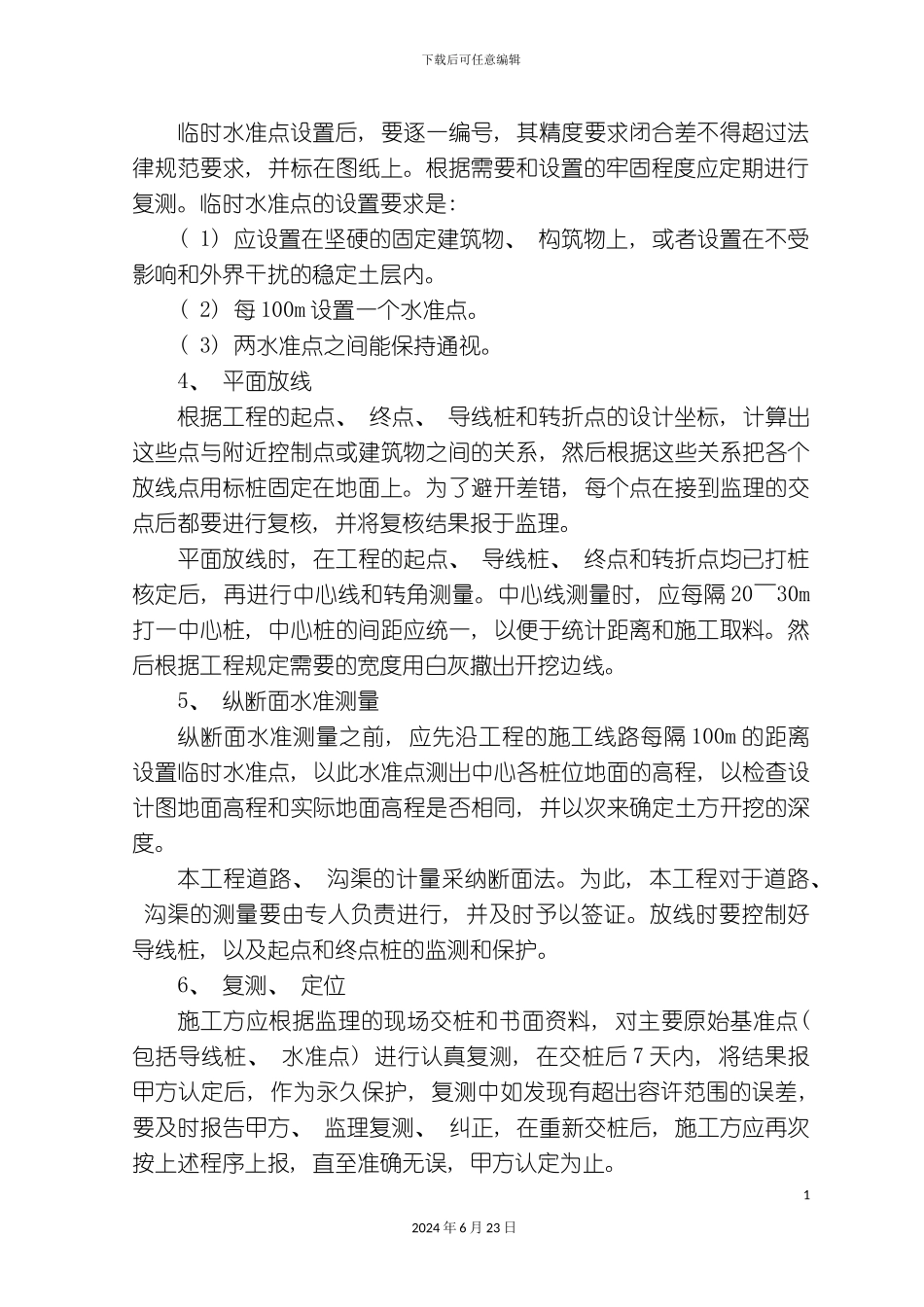

下载后可任意编辑农村饮水施工组织设计12024 年 6 月 23 日下载后可任意编辑第 5 章 各分部分项工程的施工方案及施工工艺5.1 测量放线施工1、 测量前的技术准备工作( 1) 施工测量人员应全面熟悉施工总平面图和各种结构物的顶面标高、 相互关系, 根据现场条件制定各阶段的施测操作方案。( 2) 施工测量人员使用的测量仪器应做好校验工作, 并在校验有效期内。 ( 3) 测量前会同建设单位、 监理单位相关人员核对各部位的标高、 座标位置有无变化。( 4) 本工程的沟渠流水标高、 场区控制线的引测和传递由项目专职测量工程师进行施测。2、 施工测量控制( 1) 测量控制: 针对本工程的特点, 现场建立平面及高程控制系统, 以便在整个施工期间针对其它工程项目的施工进行测量控制。( 2) 平面控制系统: 拟采纳导线测量的方法建立平面控制系统, 测量仪器采纳 SET2100 全站仪及 100m 钢卷尺。用业主提供的控制点进行控制, 设置直线控制桩, 控制桩位置应在稳定可靠、 便于施工期间保护及使用方便。( 3) 高程控制系统: 测量仪器采纳 S3 水准仪, 根据业主提供的水准点, 将标高引至水准点上, 临时水准点必须坚固稳定, 距离不得大于 100m 且前后通视, 临时水准点与设计水准点复测闭合。( 4) 施工控制网的观测时间选在通视条件良好, 成像清楚稳定, 无大气折光的影响下进行观测。在观测过程中重新调平仪器, 使对中系统误差变为测组间的偶然误差。施工控制点采纳砼桩埋入地下约1m, 施工控制点选在易于扩展, 通视良好且能长期保存的地方。3、 测量临时水准点工程施工之前, 应根据图纸指定水准系统的已知水准点, 引导至施工范围内, 设置临时水准点, 当施工牵涉到的水准系统不是一个标准时, 应同意换算为工程的施工水准系统, 据此设立临时水准点。02024 年 6 月 23 日下载后可任意编辑临时水准点设置后, 要逐一编号, 其精度要求闭合差不得超过法律规范要求, 并标在图纸上。根据需要和设置的牢固程度应定期进行复测。临时水准点的设置要求是: ( 1) 应设置在坚硬的固定建筑物、 构筑物上, 或者设置在不受影响和外界干扰的稳定土层内。( 2) 每 100m 设置一个水准点。( 3) 两水准点之间能保持通视。4、 平面放线根据工程的起点、 终点、 导线桩和转折点的设计坐标, 计算出这些点与附近控制点或建筑物之间的关系, 然后根据这些关系把各个放线点用标桩固定在地面上。为了避开差错, ...
