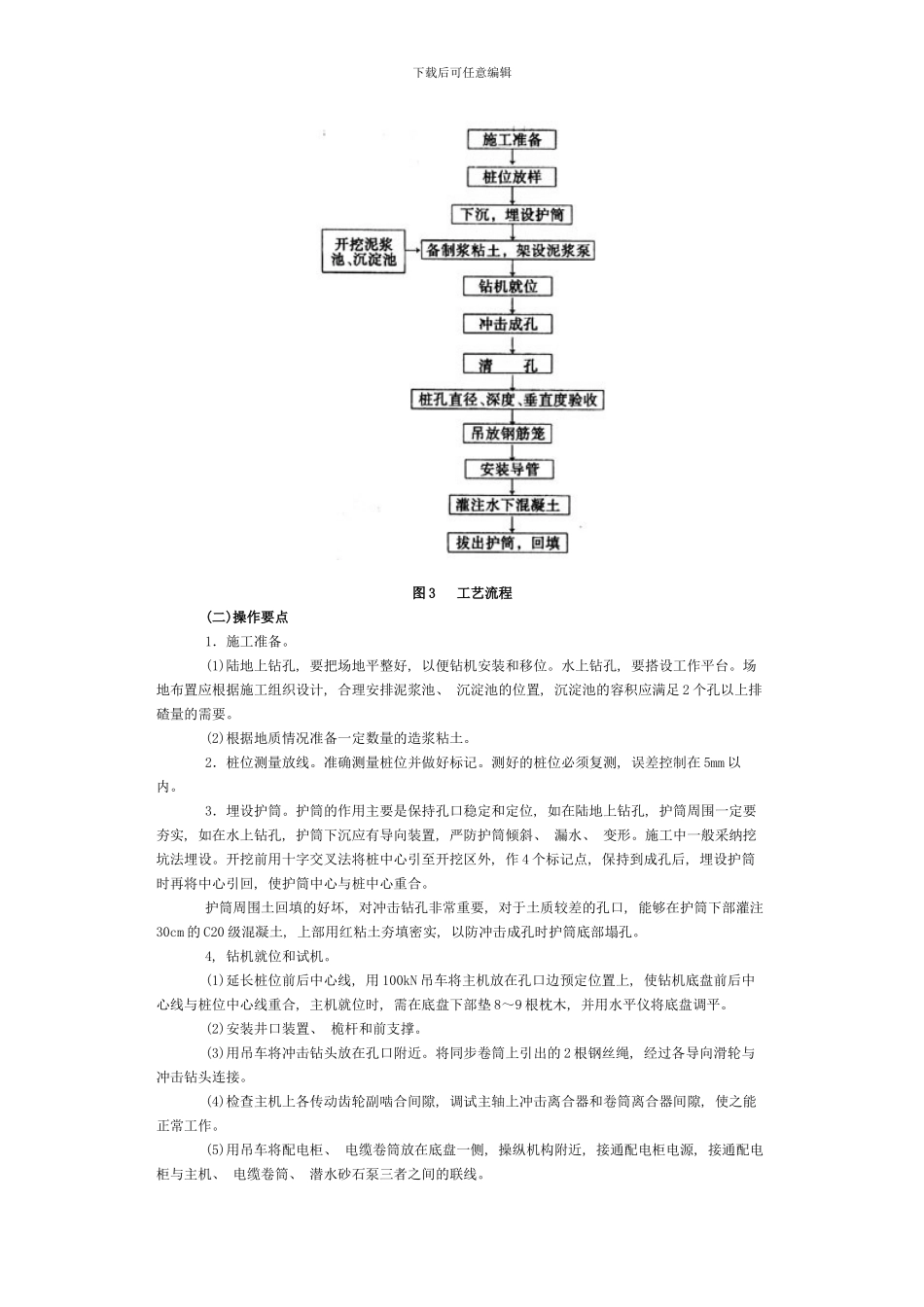

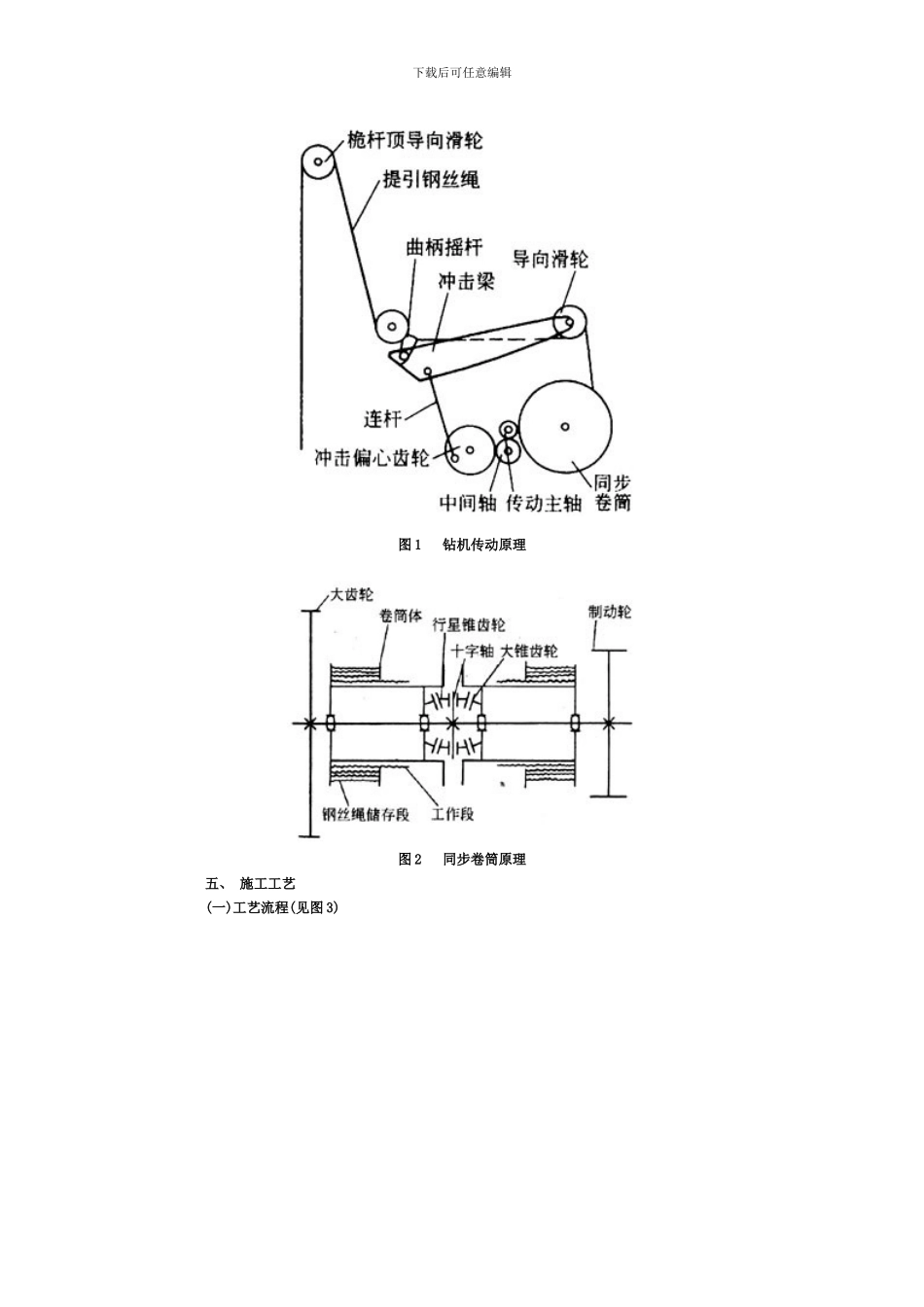

下载后可任意编辑 CFZ—1500 型冲击反循环钻机钻孔桩施工工法 隧道网 www.stec.net( -10-23) 来源: 隧道网 一、 前言 CFZ－1500 型冲击反循环钻机是一种将传统冲击钻进方法和反循环连续排碴技术结合在一起的新型钻孔桩施工设备。1999 年 1 月 27 日经过了铁道部科技成果鉴定, 鉴定认为: CFZ－1500 型冲击反循环钻机的研制是成功的, 其主要性能在国内同类产品中具有先进水平, 在钻具旋转和泵举反循环方面居国内领先水平。在总结施工经验的基础上, 形成本工法。 二、 工法特点 1．使用同步卷筒双绳提引冲击钻头, 有利于坚硬地层的钻进, 减少冲孔的扩孔率。 2．采纳 150SBQ－30 型潜水砂石泵, 实现了泵举反循环连续排碴和超深孔的钻进。 3．操作简便, 适用地层广, 特别适于漂卵石和岩石层的钻进, 成本低, 钻孔效率高。 三、 适用范围 本工法适用于各种复杂地质条件(土层、 砂层、 漂卵石层、 岩石层)下铁路公路桥梁、 港口、 码头、 高层建筑的中长桩及超长桩施工, 也可用于城市大口径污水井及野外深井的开挖钻进。 四、 CFZ－1500 型冲击反循环钻机 1．技术性能 钻孔直径: 0.8～1.6m; 钻孔深度: 50～100m; 适用地层: 土层、 砂层、 漂卵石层、 岩石层; 钻头质量: 2.5～3.2 冲击频率: 35、 40、 45r/min; 冲击行程: 0.7、 0.85、 1.0m; 排渣效率: 180m3/h; 主电机功率: 45kW; 钻孔效率: 土层、 砂层 0.5～2.0 m/h, 漂卵石层: 0.2～0.5 m/h, 岩石层: 0.1～0.3 m/h; 钻机总质量: 11.0t(不含冲头); 主机外形尺寸(长×宽×高): 工作时 7.8m×2.0m×9.0m, 运输时 5.6m×2.0m ×1.6m。 2．工作原理 见图 1, 从钻机同步卷筒出来的两根受力相等的正反转钢丝绳, 经冲击梁和桅杆的导向滑轮, 提引冲击钻头。同步卷筒工作原理如图 2 所示。电动机经过传动机构驱动冲击机构, 拉动钢丝绳带动钻头作上下冲击运动, 形成瞬时冲击力破裂地层。在两根主钢丝绳之间放置由副卷扬机提引的排碴系统, 排碴管的下端在钻头中心管内, 钻头作上下冲击运动时, 排碴管除了随着钻孔进尺间歇下放外一般保持不动, 并在冲击的同时, 连续排出钻碴, 获得较高的钻进效率。下载后可任意编辑图 1 钻机传动原理 图 2 同步卷筒原理 五、 施工工艺 (一)工艺流程(见图 3)下载后可任意编辑图 3 工艺流程 (二)操作要点 1．施工准备。 (1)陆地上钻孔, 要把场地平整好,...
