冲压模具毕业设计零件

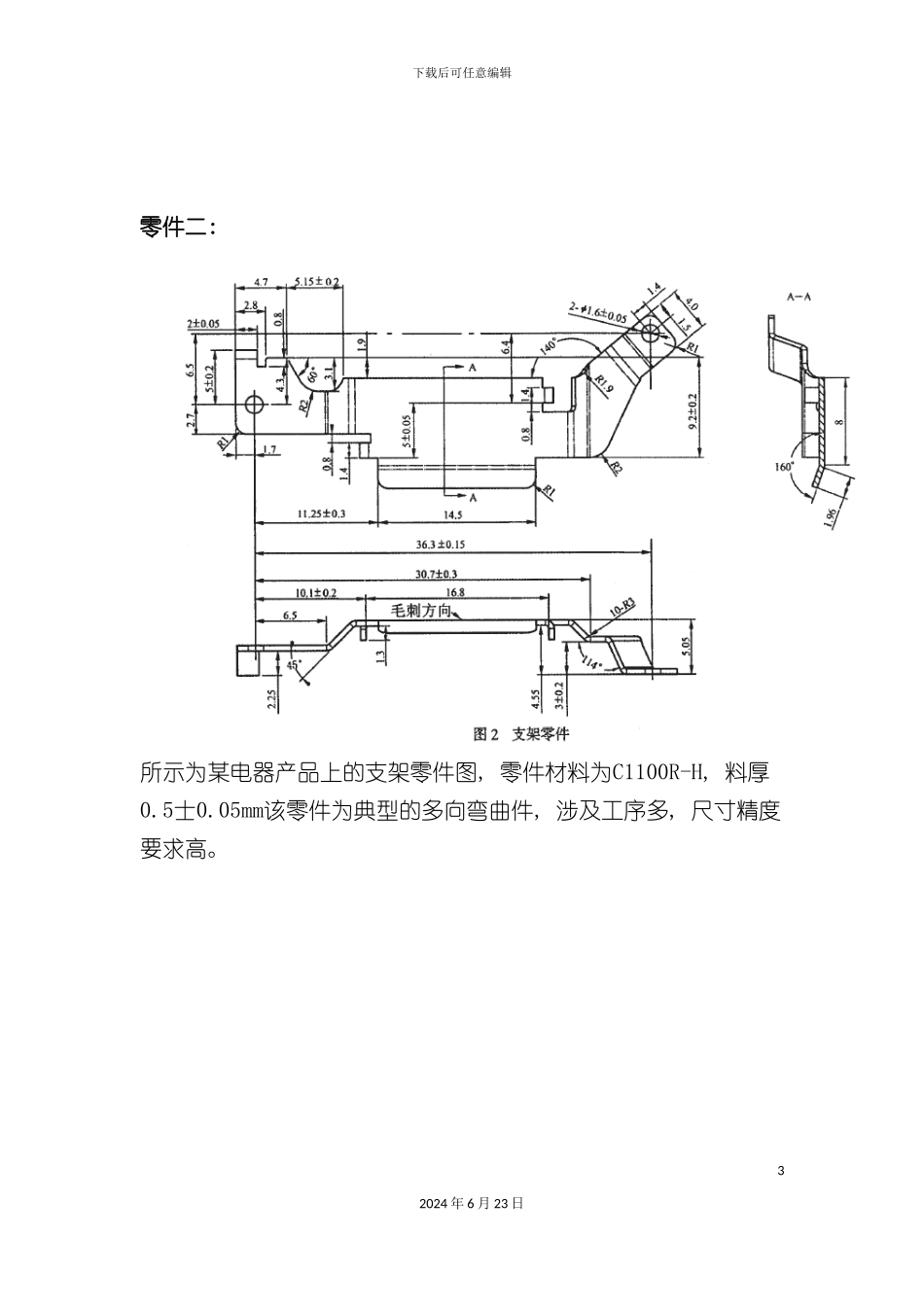

下载后可任意编辑冲压模具毕业设计零件12024 年 6 月 23 日下载后可任意编辑 冲压模具毕业设计零件零件一: 图1 所示右内筒支撑板外形较复杂, 材料为08F, 厚度1.6mm,生产批量30万, 成形工艺包括冲裁、 弯曲、 压筋等工序。设计上需着重解决右内筒支撑板直角、 斜角弯曲以及多次冲裁成形工序合理安排间题, 因在冲裁中异形孔较多, 且外形较复杂, 锐角处易出现冲裁掉角现象。22024 年 6 月 23 日下载后可任意编辑零件二: 所示为某电器产品上的支架零件图, 零件材料为C1100R-H, 料厚0.5士0.05mm该零件为典型的多向弯曲件, 涉及工序多, 尺寸精度要求高。32024 年 6 月 23 日下载后可任意编辑零件三: 电器接插件图所示为某电器接插件的制件图, 制件材料为黄铜(H62), 厚度0.5mm。制造精度为IT10～IT12, 表面光滑无毛刺。要求大批量生产。42024 年 6 月 23 日下载后可任意编辑零件四: 二针夹面板二针夹面板是二针文件夹上的一个冲压件, 材料08F, 料厚0．6 mm, 生产批量很大。其制件如图所示。该制件面板上有2个凸包, 52024 年 6 月 23 日下载后可任意编辑每个包上各有1个通孔, 另外还有多处弯曲, 特别是位于制件中部有一个钩形弯曲, 需要朝内弯曲10。零件五: 负极片图所示负极片用于仪表行业, 材料为H62, 厚度0.5mm珥生产批量为30万件。成形工艺包括冲裁、 弯曲和切边等工序, 其弯曲工序较复杂, 有2个向上弯曲和向下弯曲, 给模具设计增加了很大难度。零件要求冲裁边缘无毛刺。62024 年 6 月 23 日下载后可任意编辑零件六: 合页扣件72024 年 6 月 23 日下载后可任意编辑图所示合页扣件用在某大型柜箱门上, 材料为SPHC-DS, 料厚2mm。大批量生产。成形工艺包括冲裁、 卷圆、 弯曲等工序。零件表面不得有划痕, 截断面不得有毛刺, 未注尺寸公差为ITl2级, 外形尺寸有装配要求, 必须保证。82024 年 6 月 23 日下载后可任意编辑零件七: 滑板图所示滑板零件材料为08F, 厚度0.8mm, 生产批量为100万件。该零件形状复杂, 工件尺寸较大, 尺寸精度要求不高, 材料强度低, 主要起定位和卡扣作用。成形工艺主要有冲裁、 弯曲等工序。92024 年 6 月 23 日下载后可任意编辑零件八: 基架图所示零件材料为半硬态黄铜H62。抗剪强度294MPa, 抗拉强度373 MPa, 伸长率20％, 屈服点196MPa, 冲压工艺性良好。从图可见, 工件形状复杂但对称, 其成形包含冲裁、 弯曲、 翻...
